Komponenttilaskuri 2
Ladottujen komponenttien lukumäärän (komponenttilaskuri) voi tarkastaa aseman ohjelmiston
avulla. Lisätietoja online-ohjeesta.
Pakkolukituksella varustettu hätäpysäytyspainike (kohta 5 kuvassa 2.6 - 5, sivu 84 ja kohta 1
kuvassa
2.6 - 6, sivu 85) 2
Hätäpysäytyspainike on punaisella nupilla varustettu painike, joka lukittuu painamisen jälkeen pai-
nettuun asentoon. Hätäpysäytyspainikkeen painamisen yhteydessä hätäpysäytyspiirin kytkentä-
kosketin avautuu, jolloin turvakontaktoriyhdistelmä (K6) laukeaa. Välipiirijännite (260 V-)
portaaliakseleille ja välipiirijännite (150 V-) tähtiakseleille katkeaa. DP- ja Z-akseleiden servovah-
vistimia syötetään edelleen jännitteellä 42 V-. hätäpysäytyspainikkeen ilmoituskontakti aukeaa ja
kuvaputkella annetaan ilmoitus "HÄTÄ-SEIS painettu". Seuraavat rakenneryhmät deaktivoidaan:
– PL-kuljetin
– PL-kiinnitys
– Leveydensäätö
– PL-pysäytin
– Nauhaleikkuri (Feeder Control Unit -yksikön suorittama ohjaus estyy)
– Tyhjänauhaleikkurin varoventtiili
2
Suojakansien kytkimt 1 - 4 (kohdat 1 - 4 kuvassa 2.6 - 7, sivu 86) 2
Nämä kytkimet valvovat sitä, ovatko suojakannet ja peitekannet kiinni. Jos ne ovat suljettuna, ovat
hätäpysäytyskontakti ja ilmoituskontakti suljettuna. Hätäpysäytyskosketin ja ilmoituskosketin
avautuvat, jos jokin kansista avataan. Yksittäiset komponentit kytkeytyvät pois päältä tai pysyvät
toiminnassa (ks. kuva 2.6 - 10
, sivu 93 ).
Huoltoluukun suojakannen kytkin (valinnaisesti) 2
Tämä kytkin valvoo huoltoluukun sulkeutumista. Jos luukku on kiinni, hätäpysäytyskosketin ja il-
moituskosketin ovat kytkeytyneitä. Hätäpysäytyskosketin ja ilmoituskosketin avautuvat, jos huol-
toluukku avataan. Yksittäiset komponentit kytkeytyvät pois päältä tai pysyvät toiminnassa (ks.
kuva 2.6 - 10
, sivu 93 ).
OHJE
Ladonta keskeytyy. Ladontaa voi jatkaa tai ladonnan keskeyttää sen jälkeen, kun kone
on jälleen toimintakunnossa.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.6 Turvalaitteet
89
2.6.4 Suojaturvayhdistelmän ja huoltopistorasian sijainti
2

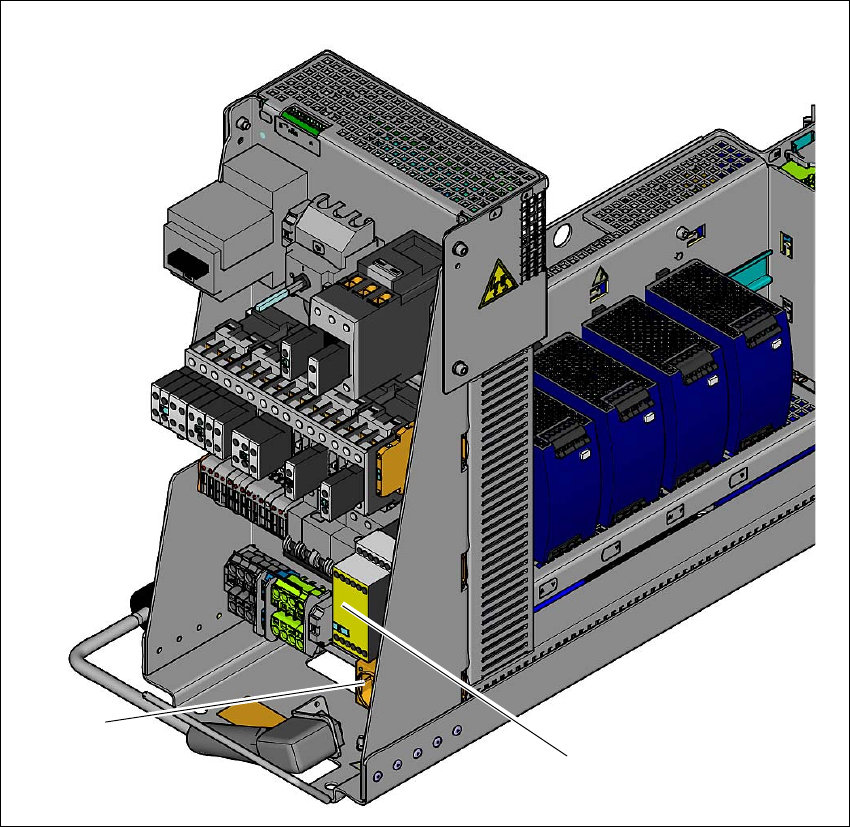

Kuva 2.6 - 8 Suojaturvayhdistelmän ja huoltopistorasian sijainti
2
(1) turvakontaktoriyhdistelmä
(2) Huoltopistorasia
(2)
(1)
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
90
Turvakontaktoriyhdistelmä K6 (kohta 1 kuvassa 2.6 - 8, sivu 89) 2
Turvakontaktoriyhdistelmä on sijoitettu virransyöttömoduuliin. Sitä käytetään hätäpysäytyskytken-
töjen ja suojalaitteiden valvontaan.
Kolme ehtoa täytyy olla täytettynä turvakontaktoriyhdistelmän aktivointia varten:
– Signaalin "Ohjelmistovapautus" "Control ON" täytyy olla saapunut.
– Hätäpysäytysilmukan tulee olla kytkeytynyt.
– Käynnistyspainike täytyy olla käytettynä.
Turvakontaktoriyhdistelmän etupuolella on kolme vihreää LED-valoa, jotka ilmaisevat laitteen toi-
mintatilan (ks. kuva 2.6 - 9
, sivu 91 ):
– LED "Power" ilmaisee jännitteen kytkeytymisen.
– LED-valot "Channel 1" ja "Channel 2" palavat, jos käynnistyspainiketta on painettu, hätäpy-
säytyssilmukka on kytkeytynyt eikä ilmoituspiiri ilmoita häiriöistä.
Huoltopistorasia (kohta 2 kuvassa 2.6 - 8, sivu 89) 2
Huoltopistorasia on sijoitettuna virransyöttömoduulissa ja varmistettu kannella. Sitä voidaan hyö-
dyntää vain, kun automaatissa on 5-johdinliitäntä (L1, L2, L3, N ja PE) syöttöverkkoon. 4-johdin-
liitännällä - esimerkiksi ilman N - pistorasia ei ole hyödyllinen.
2
VAROITUS
Hengenvaarallisiin jännitteisiin liittyviä turvaohjeita!
Huomioi lisäksi myös turvallisuusohjeet hengenvaarallisista jännitteistä, myös kun
automaatti on kytketty pois päältä! (Ks. kappale 2.1.3
sivulta 46 alkaen ja kappale
2.6.3.3
sivulta 87 alkaen.
