Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.6 Turvalaitteet 93 2 Kuva 2.6 - 10 Hätäpysäytyssilmukka Käynnistyspainiketta p ainettu Ei Ei Kyllä Ei Ei Kyllä Kyllä 2…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
92
2.6.5.2 Signaalipiirin rakenne
Ohjausjärjestelmä pyytää signaalin erikseen seuraavilta signaalipiirin moduuleilta:
– Suojakansien suojakytkimet
– Huoltoluukkujen suojakytkimet (valinnaisena varustukseen voi kuulua enimmillään 4 huolto-
luukkua)
– Komponenttivaunujen signaalikoskettimet
– Hätäpysäytyspainikkeet
Kaikki signaalikoskettimet ovat sulkeutuneet siinä tapauksessa, että automaatti on käyttövalmiu-
dessa. Jos esimerkiksi jokin suojakansi avataan, kyseiseen suojakanteen kuuluva signaalikoske-
tin avautuu. Tätät tilanmuutosta koskeva signaali välittyy ohjaustietokoneeseen yksikön I-/O-
Control Unit digitaalitulon kautta ja CAN-väylää pitkin. Käyttöliittymän näytölle tulee vastaava vir-
heilmoitus.
2.6.5.3 HÄTÄ-SEIS-silmukoiden toimintakuvaus
Automaatin käynnistämistä ja käyttöä varten seuraavien ehtojen täytyy olla täytettyinä:
– Kaikkien komponenttivaunujen tulee olla telakoitu paikalleen ja liitetty.
– Kaikkien suojakansien on oltava suljettuina.
– Kaikkien huoltoluukkujen tulee olla kiinni (valinnaisena varustukseen voi kuulua enimmillään
4 huoltoluukkua).
– Molempien hätäpysäytyspainikkeiden lukituksen tulee olla vapautettu.
– Vähimmäiskäyttöpaine täytyy olla saavutettu.
– Ohjelmiston antaman vapautuksen ("Control ON") tulee olla käytössä, jotta käynnistyspainik-
keen käynnistyssignaali pystyy kytkemään turvakontaktoriyhdistelmän päälle.
– AC/DC-muuntimen lähtö syöttää 24 V:n jännitteen käynnistyspainikkeelle ja turvakontaktori-
yhdistelmälle.
Jos jompaakumpaa käynnistyspainiketta painetaan tässä vaiheessa, turvakontaktoriyhdistelmä
K6 kytkeytyy ja kone on käyttövalmis.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.6 Turvalaitteet
93
2

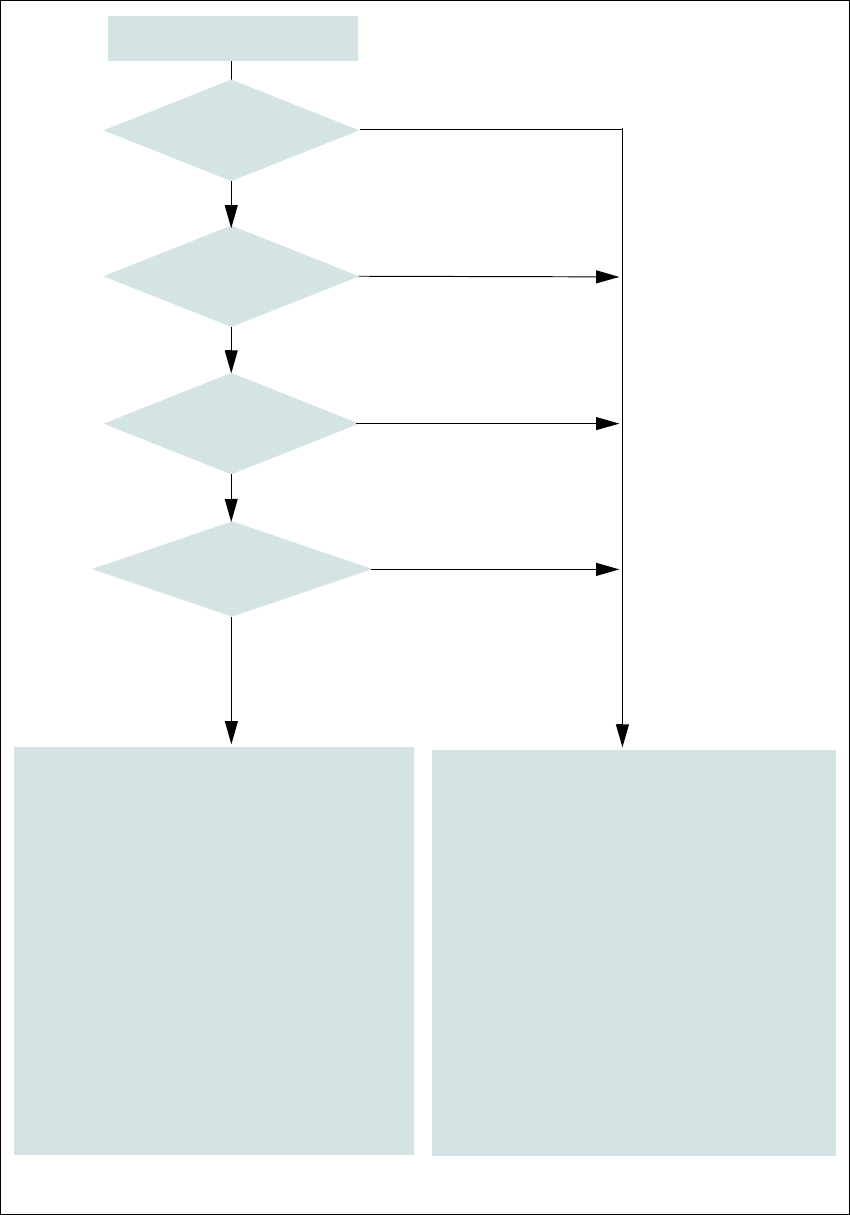

Kuva 2.6 - 10 Hätäpysäytyssilmukka
Käynnistyspainiketta painettu
Ei
Ei
Kyllä
Ei
Ei
Kyllä
Kyllä
2
Toiminnassa
Turvakontaktoriyhd.
a
Ei
Jännite
Y-akseli 0 V
X-akseli 0 V
tähtiakseli 0 V
DP-akseli 42 V-
Z-akseli (C&P, TH) 42 V-
Z-akseli (CPP) 0 V-
Toiminnassa
PL-kuljetin Ei
Nostopöytä Ei
PL-kiinnitin Ei
Leveyssäätö Ei
Tyhjänauhaleikk. Ei
Komponenttivaunun sisäänvetoyksikkö Kyllä
a) Turvakontaktoriyhdistelmä K3
Kyllä
Paineilma
min. 0,5 MPa
(5,0 bar)?
Hätäpysäytyspainiketta
painettu?
- Suojakansi ja/tai huolto-
luukku auki?
Komponenttivaunuun kuu-
luva
hätäpysäytyssilmukka
poikki?
2
Toiminnassa
Turvakontaktoriyhd.
a
Kyllä
Jännite
Y-akseli 260 V-
X-akseli 260 V-
tähtiakseli 150 V-
DP-akseli 42 V-
Z-akseli (C&P, TH) 42 V-
Z-akseli (CPP) 150 V-
Toiminnassa
PL-kuljetin Kyllä
Nostopöytä Kyllä
PL-kiinnitin Kyllä
Leveyssäätö Kyllä
Tyhjänauhaleikk. Kyllä
Komponenttivaunun sisäänvetoyksikkö Kyllä
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
94
2.6.6 Kosketussuoja Dummy-Feeder-yksiköllä varustetuissa paikoituspaikoissa
2

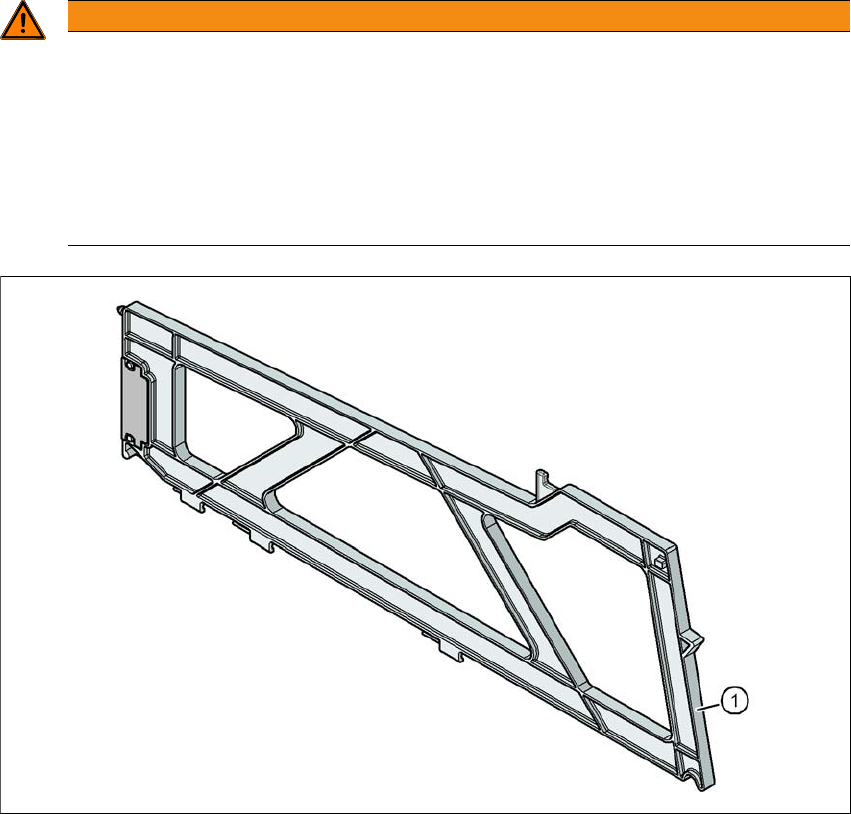

Kuva 2.6 - 11 Kosketussuoja komponettivaunun paikoituspaikoissa
2
(1) Dummy Feeder SIPLACE X, tuotenro 00141226-xx
VAROITUS
Käyttö
Käyttöturvallisuus jokaisen paikoituspaikan varaamisen ansiosta!
SIPLACE X-sajan komponenttivaunua käyttö on turvallista, jos vähintään joka toiseen
vapaaseen paikoituspaikkaan on sijoitettu syöttömoduuli tai kosketussuoja (Dummy-
Feeder).
Sijoita paikoituspaikkoihin 2 ja 4 merkillä varustettu kosketussuoja.
Suojaa joka toinen vapaa paikoituspaikka kosketussuojalla myös siinä tapauksessa,
että tasomakasiineille tarkoitettu pidike on varustettu.
