1 - 4 www.asm-smt.com Pipettenreihen und Farbkennzeichnung Die Pipetten sind in verschiedene Pipettenreihen klassifiziert. Die Pipettenreihe ist erkennbar an der Hunderter- bzw. Tausender-Stelle der Typnummer. Die Pipett…
1 - 3
www.asm-smt.com
In den vier Hauptspalten Bestückkopf C&P20A/M, CPP (Kamera intern und extern), C&P20P/M2 und TwinHead sind
die für die Gehäuseform(en) verwendbaren Pipetten dargestellt, die für die jeweiligen Bestückköpfe eingesetzt werden
können.
C&P20A/M
Collect & Place
20-Segment
CPP
Collect & Place
(Kamera intern oder extern)
C&P20P/M2
Collect & Place
20-Segment
Twin Head
HINWEIS
Beim SIPLACE CPP können Bauelemente kopfintern oder mit einer externen stationären Kamera (P&P‑Modus)
zentriert werden. Für das kopfinterne Zentrieren kommt die Kamera Typ SST30 bei Bauelementen bis zu
27mmx27mm zum Einsatz. Die externe stationäre Kamera Typ SST33 wird bei Bauelementen bis zu
50mmx40mm Größe verwendet.
Beispiel Kamera intern: Beispiel Kamera extern:
1 - 4
www.asm-smt.com
Pipettenreihen und Farbkennzeichnung
Die Pipetten sind in verschiedene Pipettenreihen klassifiziert. Die Pipettenreihe ist erkennbar an der Hunderter- bzw.
Tausender-Stelle der Typnummer.
Die Pipettenreihe 5xx ist mit Farbpunkten gekennzeichnet, alle anderen mit eingravierten Zahlencodes.
Pipettenreihe 5xx:
Diese Pipetten werden am SIPLACE Twin Head verwendet.
Alle Pipetten dieser Reihe sind mit einem Adapter ausge-
stattet.
Die Pipetten 516, 517, 518 und 519 sind mit einem Farbpunkt
an der oberen Außenseite gekennzeichnet.
1 - 5
www.asm-smt.com

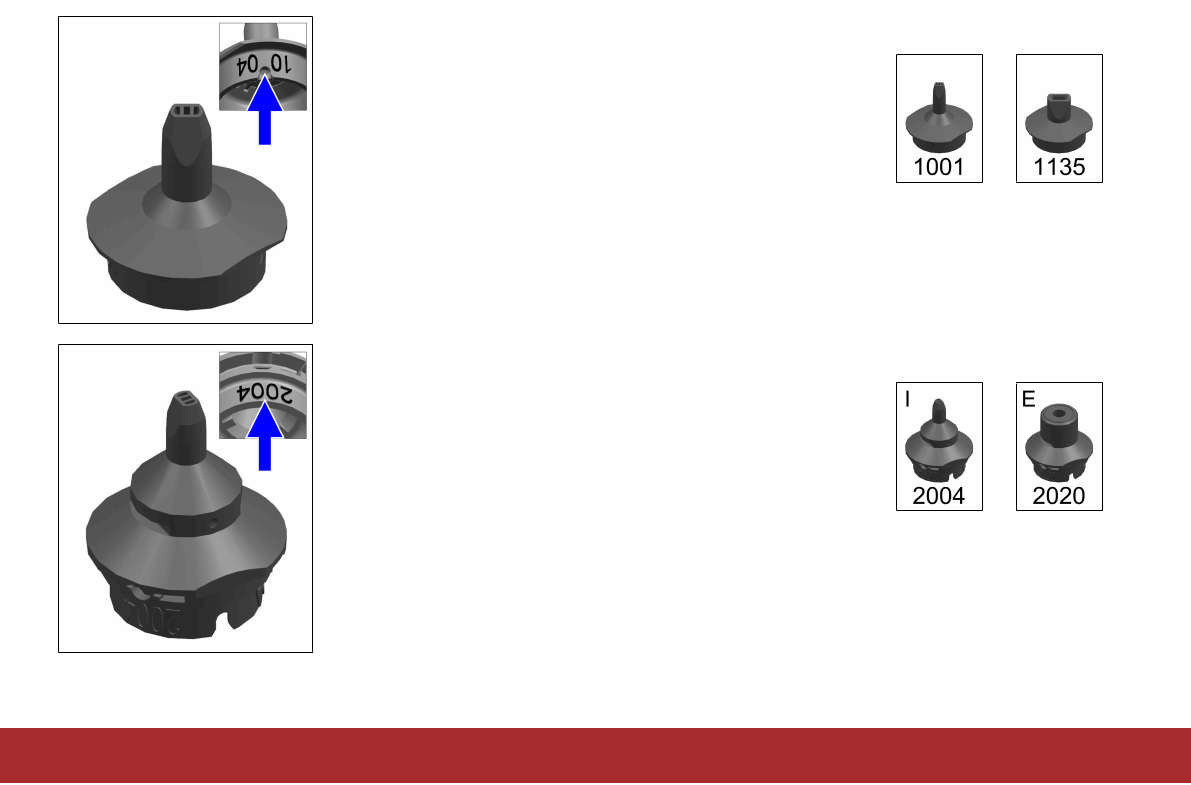

Pipettenreihe 1xxx:
Diese Pipetten werden am SIPLACE C&P20A/M verwendet.
Alle Pipetten dieser Reihe verfügen über einen 4-stelligen
Zahlencode auf der oberen Außenseite.
Beispiele:
Pipettenreihe 20xx:
Diese Pipetten werden am SIPLACE CPP verwendet.
Alle Pipetten dieser Reihe verfügen über einen 4-stelligen
Zahlencode auf der oberen Außenseite.
Ein I oder E kennzeichnet in der GF-Zuordnung die Verwen-
dung mit einer Kopf-Internen oder Externen Kamera.
Beispiele:
