RL131 维修手册 8.4 砧座 DA8MCC-W 4-400-A0 8.4-3 8.4.3 支撑销 高度的调整 Unit No. N610074515AA 8.4.2 砧座折弯部的行程的调整 8.4.3 支撑销高度的调整 支撑销高 度的调整 5. 1. 转动手动转盘， 使循环计时器对准 1 50 ° 。 2. 测定砧座的基板 支撑和支撑销的高度 、 确认是否为 0 ~ -0.1m m 。 高度为 0 ~ -0.1m m 的话，就…
RL131
维修手册
8.4 砧座
DA8MCC-W4-400-A0
8.4-2
8.4.2 砧座折弯部的行程的调整
Unit No. N610074515AA
8.4.1 砧座的固定刀片和可移动刀片
的更换
8.4.2 砧座折弯部的行程的调整
8.4.3 支撑销高度的调整

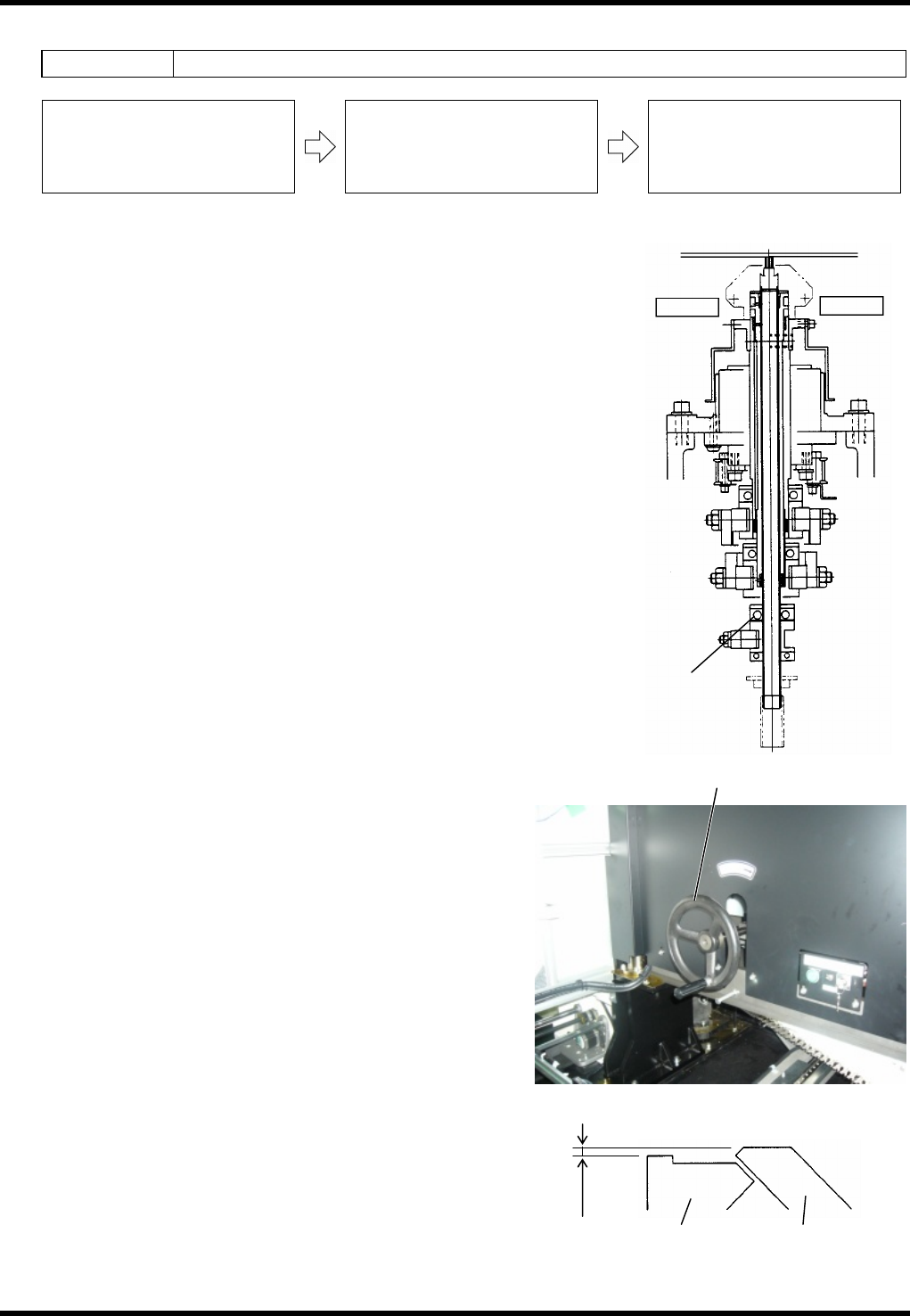

折弯部行程的调整
4.
1. 松开砧座下部的抱紧部的螺栓 (A) 。
2. 转动手动转盘，使循环计时器对准折弯器走到底的 258° ± 1° 。
将千分表的指针设置在固定刀片上。
3. 使千分表横向移动，接触到可移动刀片，使其高度比固定刀片高
出 0.45 ±0.05mm 。
4. 拧紧砧座下部的抱紧部的螺栓 (A) 。
5. 使手动转盘转动一周后，再次确认固定刀片和可移动刀片的间隙。
如间隙为 0.45 ±0.05mm ，则调整结束。
=注意=
如间隙不是 0.45 ±0.05mm ，请再次重复 1.~ 5.
步骤。
折弯行程，应是对于固定刀片基板夹板来说，可移
动刀片的间隙为 0.45 ±0.05mm 。
手动转盘
螺栓 (A)
砧座下部
0.45
±
0.05mm
固定刀片 可移动刀片
可移动刀片和固定刀片的调整
RL131
维修手册
8.4 砧座
DA8MCC-W4-400-A0
8.4-3
8.4.3 支撑销高度的调整
Unit No. N610074515AA
8.4.2 砧座折弯部的行程的调整
8.4.3 支撑销高度的调整

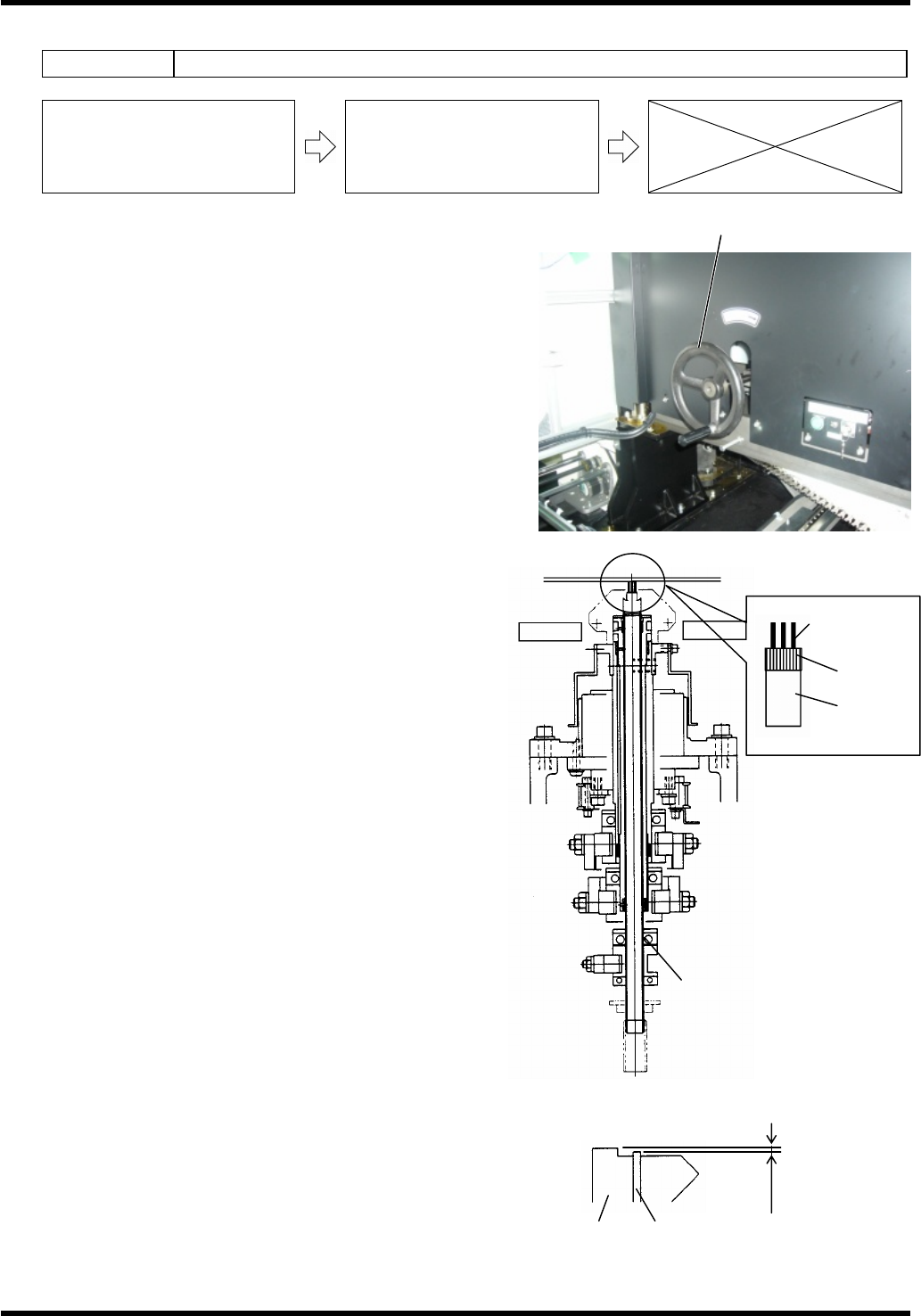

支撑销高度的调整
5.
1. 转动手动转盘，使循环计时器对准 150° 。
2. 测定砧座的基板支撑和支撑销的高度、
确认是否为 0 ~ -0.1mm 。
高度为 0 ~ -0.1mm 的话，就进入到以下步骤。
3. 松开砧座下部的抱紧部的螺栓 (B) ，提起支撑销，
调整到其离砧座的基板支撑的高度为
0 ~ 0.1mm 。
4. 拧紧砧座下部的抱紧部的螺栓 (B) ，固定住。
5. 使手动转盘转动 1 周后，再次对砧座的基板支撑和支撑销
的高度进行测量。
如果高度为 0 ~ 0.1mm，则调整结束。
=注意=
如果高度不是在 0 ~ -0.1mm 时，请再次重复
1. ~ 5.的步骤。
支撑销的更换
6.
1. 卸下固定着支撑销的轴承盖。
2. 将支撑销从轴上拔下。
3. 装上新的支撑销，紧固轴承盖进行固定。
手动转盘
螺栓 (B)
砧座下部
支撑销
轴承盖
轴承
支撑销高度的调整
0 ~ 01mm
固定刀片 支撑销
