RL131
维修手册
9.1 移动检查
DA8MCC-71-010-A0
9.1-4
9.1.2 NC 轴微动
在动作检查中使各轴动作之前，请将所有的轴都返回原点之后，再使各轴动作。
2.
1. 按下主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 画面。
=注意=
要使qH 轴进行 JOG 动作时，必须要有以下的步
骤。
1. IO 控制
2. 请按下移交头的返回键，使移交夹头
装置向右侧移动。
3. 使qU 轴移动到退避位置。用 (16°)
方向键使qU 轴移动到 16°附近，或者，
用 NC MOVE (参照 9.1.3 NC 轴移动)
来使其移动到待机位置。
2. 按下 [NC 微动] 。
显示 “机器调整 - NC JOG” 画面。
3. 按下要移动的轴的名称。
4. 通过按下 <ENABLING(启动)> + 示教键使各轴移
动。
=注意=
请按下要移动的方向的键。
由于所选择的轴已在移动，因而要特别注意。
(当前位置按以0.01°和0.01 mm的增量显示，
小于这些量的数值则被四舍五入)。
=提示=
连续按下方向键的话，轴就连续动作。
事先按 [H] (快速) 键会使轴快速移动。
在高速移动时，各轴均以通常移动时的×10 (脉冲)
的单位动作。
5. 完成移动检查后，按下 <ENABLING(启动)> + [原点复归] 。
=注意=
只有qH 轴如果不先使其返回到原点附近 (0° ±5°) 的话，全部轴的原点复归都不能进行。
3
4
5
1
2
RL131
维修手册
9.1 移动检查
DA8MCC-71-010-A0
9.1-5

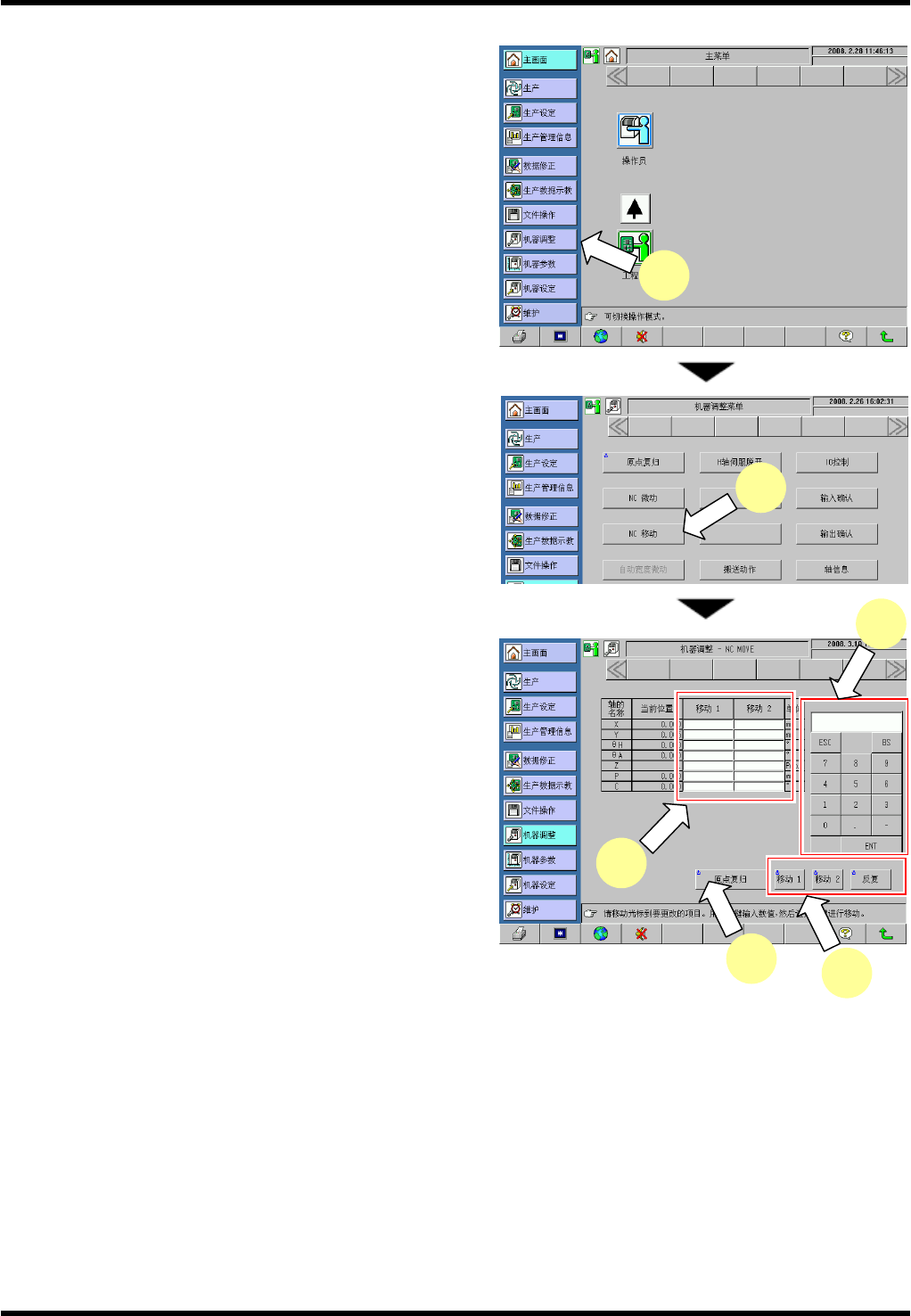

9.1.3 NC 轴移动
3.
1. 按下主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 画面。
2. 按下 [NC 移动] 。
显示 “机器调整 - NC MOVE” 画面。
3. 按下要移动的轴名称的 [移动 1] 、[移动 2] 。
4. 输入移动坐标。
5. 按下 <ENABLING(启动)> + [移动 1]，[移动 2]，[反复]
之后，各轴向所设定的坐标位置移动。
=提示=
请分别向 [移动 1] 、[移动 2] 输入坐标，
按下 [反复] 后，反复向移动 1 和移动 2 进行定位
移动。
6. 完成移动检查后，按下 <ENABLING(启动)> + [原点
复归] 。
1
3
5
6
4
2
RL131
维修手册
9.1 移动检查
DA8MCC-71-010-A0
9.1-6
9.1.4 宽度调整轴微动 (选购件)
在动作检查中使各轴动作之前，请将所有的轴都返回原点之后，再使各轴动作。
4.
1. 按下主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 画面。
=注意=
要使qH轴进行JOG动作时，必须要有以下的步骤。
1. IO 控制
2. 请按下移交头的返回键，使移交夹头
装置向右侧移动。
3. 使qU 轴移动到退避位置。(16°)
2. 按下 [自动宽度微动] 。
显示 “机器调整 - 宽度 JOG” 画面。
3. 按下要移动的轴的名称。
按下 [选择全部 Y 的方向] ，就选择全部与导轨宽
度有关的轴。
按下 [选择全部 X 的方向] ，就选择基准销轴。
4. 通过按下 <ENABLING(启动)> + 示教键使各轴移
动。
=注意=
请按下要移动的方向的键。
由于所选择的轴已在移动，因而要特别注意。
=提示=
事先按 [H] (快速)键会使轴快速移动。
5. 完成移动检查后，按下<ENABLING(启动)> + [原点复归] 。
3
4
5
1
2
