RL131
维修手册
9.2 监测
DA8MCC-71-020-A0
9.2-1
9.2. 监测
DA8MCC-71-020-A0
9.2.1 监测
监测功能是对输入信号（传感器等）、输出信号（电磁阀等）的状态进行监测。

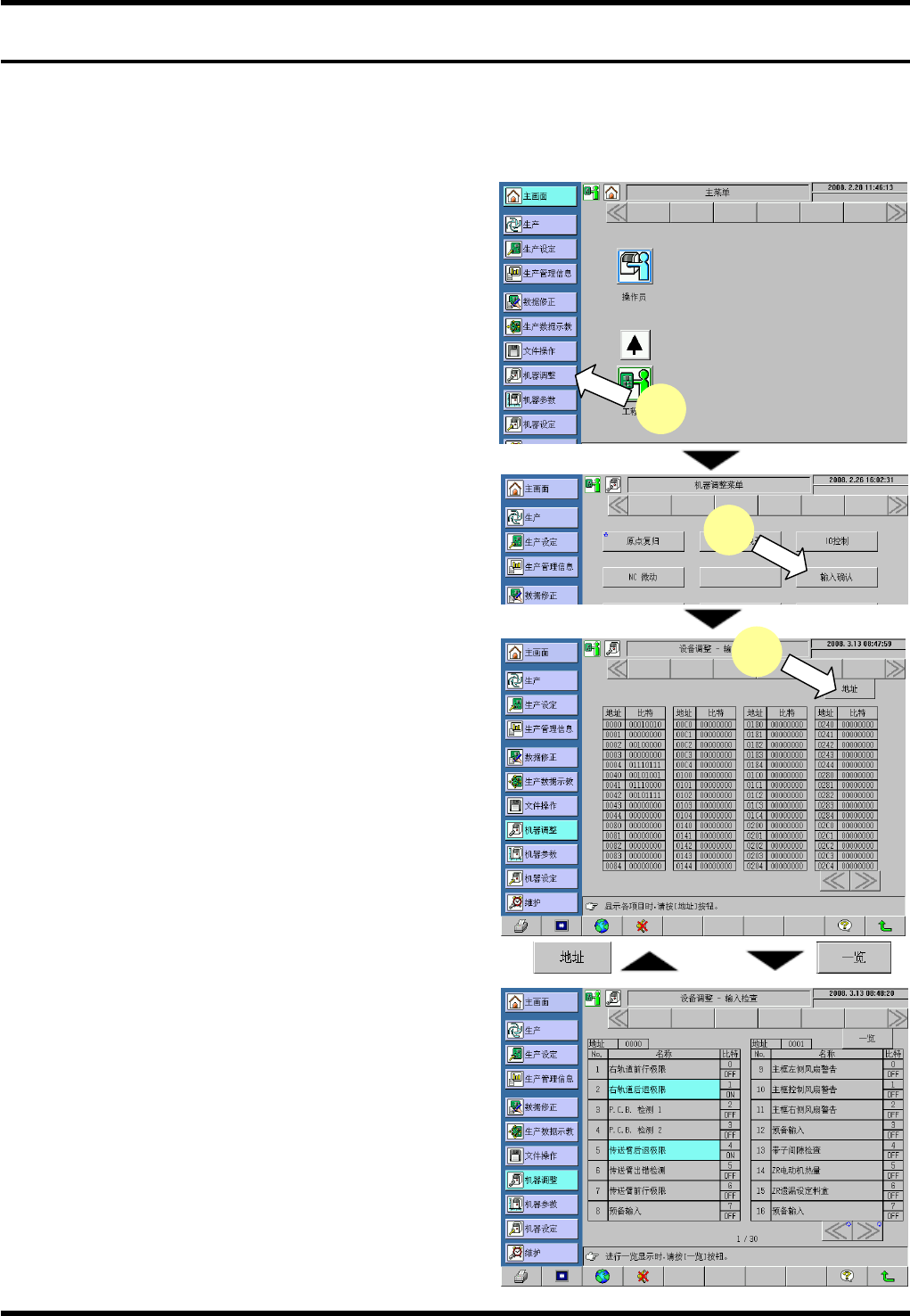

监测的操作步骤
1.
1. 按动主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 。
2. 按下 [输入确认] 。
显示 “设备调整 - 输入检查” 画面。
3. 按下 [地址] 。
显示 “设备调整 - 输入检查” 的地址画面。
=提示=
可对一览显示画面和地址显示画面进行互相切换。
4. 请确认错误信息一览表中所记载的地址的输入状态是
否正常 (ON / OFF)。
如果传感器的输入状态不正常，可考虑是故障或断
线的缘故。此时需要进行更换等的处理，请与我公
司联系。
1
2
3
RL131
维修手册
9.2 监测
DA8MCC-71-020-A0
9.2-2
9.2.2 输出信号的监测
2.
1. 按动主菜单的 [机器调整] 按钮。
显示 “机器调整菜单” 。
2. 按下 [输出确认] 。
显示 “设备调整 - 输出确认” 的地址画面。
3. 按动错误信息一览表中记载的地址名称开关。
可动部动作。
不能正常动作 (动作／停止) 时，可考虑是故障或
断线的缘故。
此时需要进行更换等的处理，请与我公司联系。
3
2
1
RL131
维修手册
10. 回收利用
DA8MCC-A1-000-A0
10-1
10. 回收利用
