Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei Începând cu versiunea 714.0 12/2020 6.9 Smart Pin Support 301 6.9 Smart Pin Support Cod articol 03165096-01 Unitate graifăr portal 1 Cod articol 03164367-01 Unita…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.8 Support Pin Începând cu versiunea 714.0 12/2020
300
6.8 Support Pin
Cod articol 00119680-01 Support Pin
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor.
6

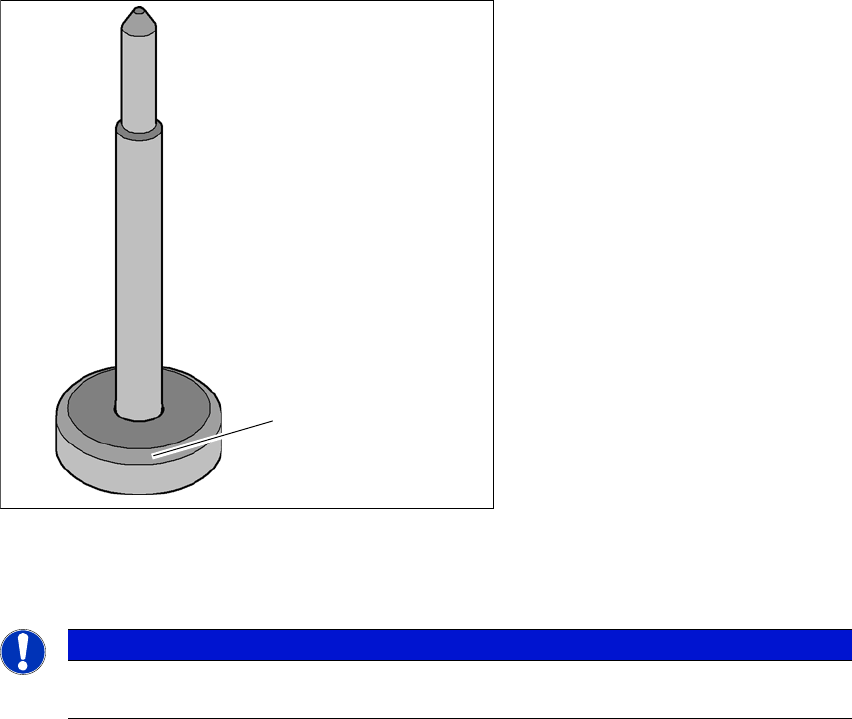

Fig. 6.8 - 1 Support Pin
(1) Talpă magnetică
6
INDICAŢIE
Trebuie avut grijă că talpa magnetică a Support Pin nu are voie să fie plasată sub pere-
tele lateral al transportorului. Acest lucru poate cauza deteriorarea profilului peretelui.
(1)
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.9 Smart Pin Support
301
6.9 Smart Pin Support
Cod articol 03165096-01 Unitate graifăr portal 1
Cod articol 03164367-01 Unitate graifăr portal 2
Cod articol 00588322-01 Magazie Smart Pin
Cod articol 03089582-01 Support Pin
Cu ajutorul echipamentului opţional Smart Pin Support, Support Pins sunt plasate automat pe
masa ridicatoare. Acest lucru este realizat de o unitate graifăr, care preia Support Pins din maga-
zia Smart Pin Magazinşi le aşază în poziţiile specificate. Înainte de plasarea unui Smart Support
Pins suprafaţa de plasare se va curăţa de eventualele impurtăţi cu un şoc uşor de aer comprimat.
În plus, după plasare se verifică cu camera plăcilor de circuite poziţia corectă a Support Pins.
Magazia Smart Pin
Pentru schimbarea automată a maxim 5 Support Pin-uri vă stă la dispoziţie magazia Smart Pin
Magazin T5 cu 5 garaje. Magazia Smart Pin T5 se montează la locaţia 1 pe căruciorul cu compo-
nente. Din cauza unităţii degraifăr montate lângă cap, domeniul de deplasare este îngrădit.
Această zonă neaccesibilă pe componentele mese este utilizat optimal de magazia pin T5. La uti-
lizarea Smart Pin Support sunt disponibile 68 x 8 mm piste.
6

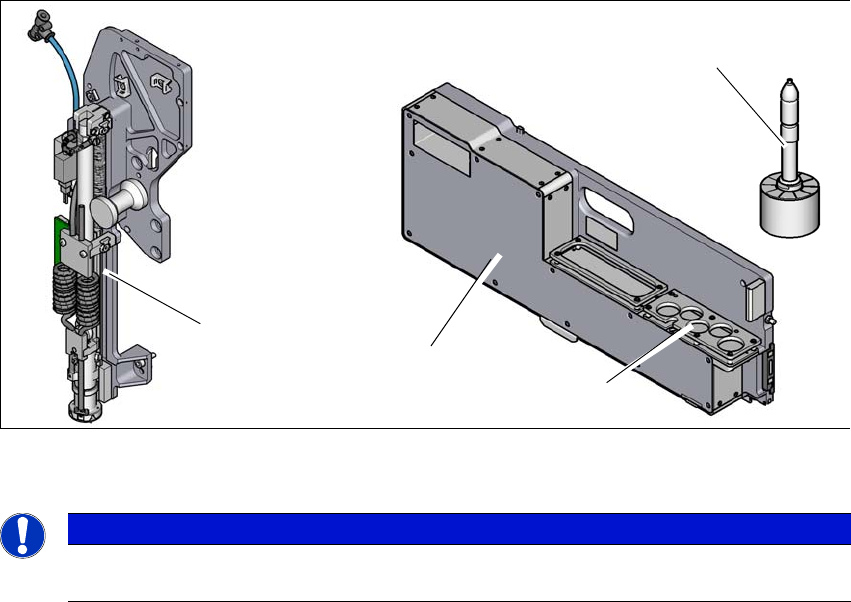

Fig. 6.9 - 1 Smart Pin Support
6
INDICAŢIE
Descrierea amănunţită a dotării opţionale Smart Pin Support o veţi găsi în "Manualul de
utilizare Smart Pin Support", germană + engleză [cod articol 00198632-xx].
Support Pin
Unitate graifăr
Garaje
Magazia Smart Pin
