3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.3 Dimensiuni şi greutate Începând cu versiunea 714.0 12/2020
112
3.3.1.1 Prezentarea generală a dimensiunilor
3

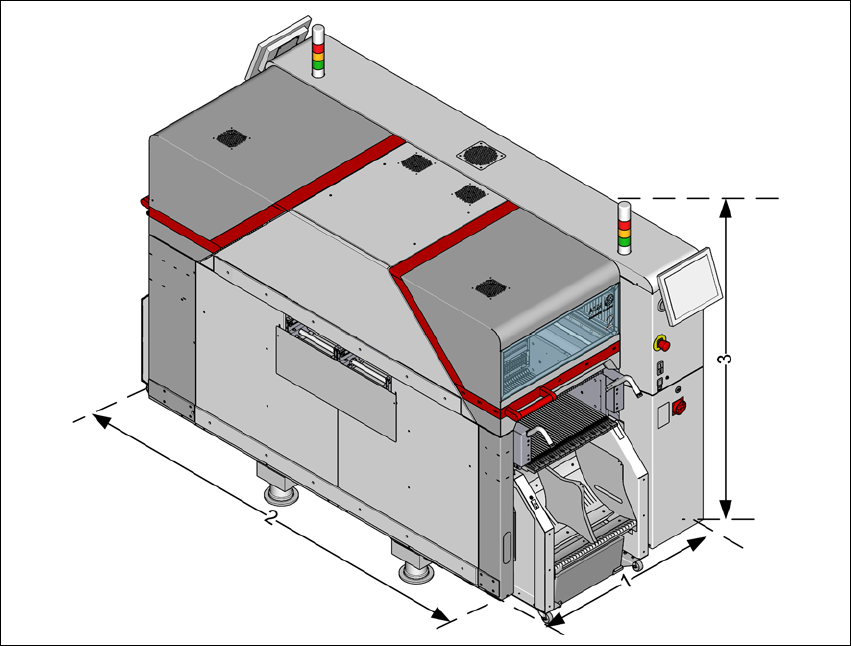

Fig. 3.3 - 1 Prezentarea generală a dimensiunilor - exemplu SIPLACE TX2
Exemplu:
(1) Lungime = 1000 mm
(2) Lăţime = 2232 mm
(3) Înălţime =
1735 mm
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.3 Dimensiuni şi greutate
113
3.3.1.2 Înălţimea capotei de protecţie ridicate
3

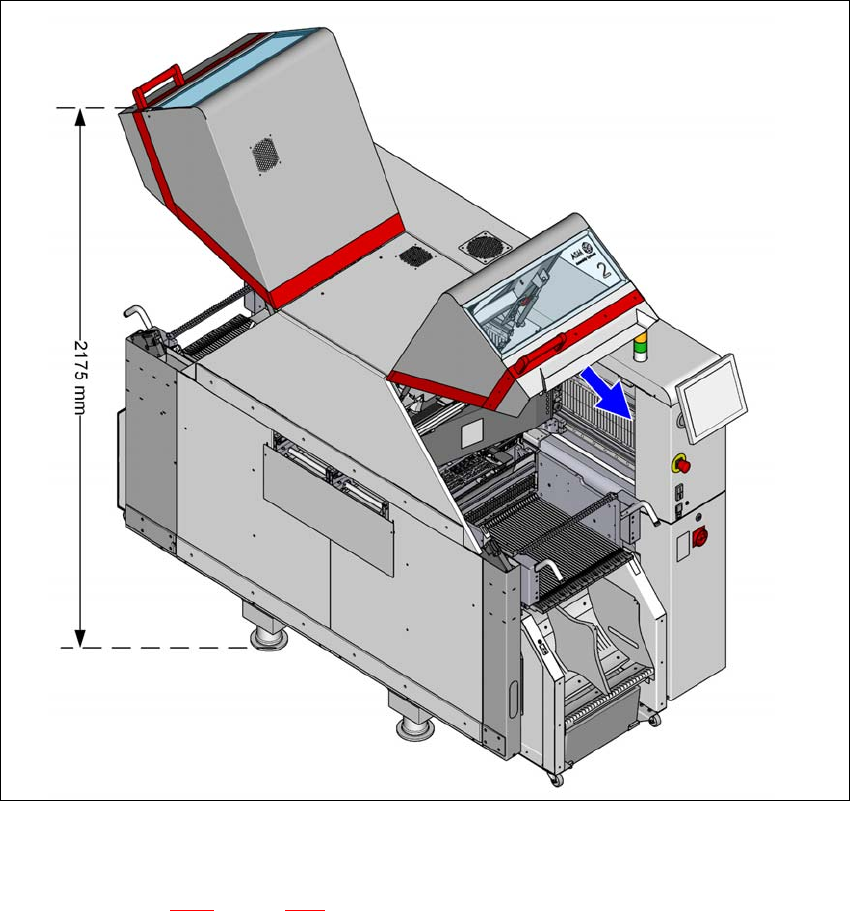

Fig. 3.3 - 2 Înălţimea capotei de protecţie ridicate - dimensiuni în mm (exemplu SIPLACE TX2)
– Capotă de protecţie lungă deschisă în poziţia de 60 de grade (pentru mai multe valori vezi
vezi Secţiunea3.3.1
, pagină111).
Dimensiunile specificate se referă la înălţimea maximă de transport a plăcilor de circuite de 950
mm.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.3 Dimensiuni şi greutate Începând cu versiunea 714.0 12/2020
114
3.3.2 Distanţa de manevrare a cărucioarelor de componente
3

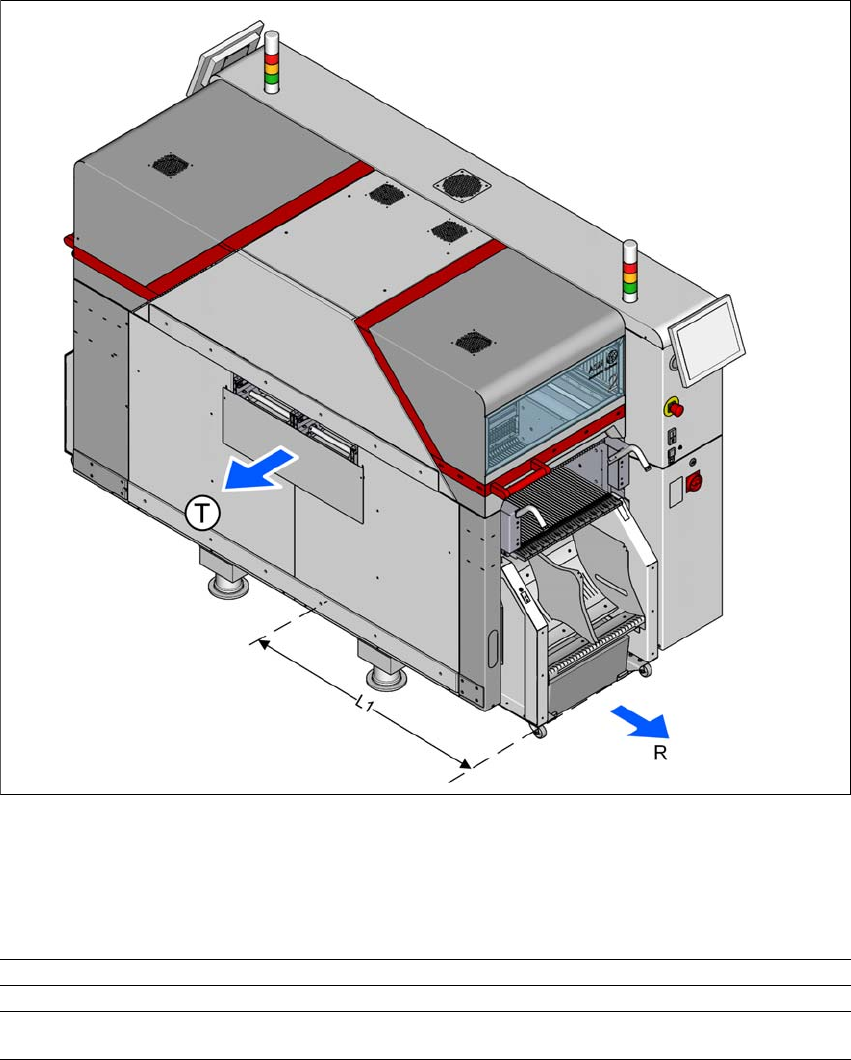

Fig. 3.3 - 3 Distanţa de manevrare a cărucioarelor de componente la plantatoarele de componente SIPLACE TX
Distanţa de manevrare R a cărucioarelor de componente la plantatoarele de componente SI-
PLACE TX este de:
3
Locaţia (exterior) Locaţia (interior)
R Distanţa de manevrare 800 mm 680 mm
L1 Distanţa mijlocului maşinii faţă de muchia exteri-
oară a căruciorului de componente TX
1222 mm 1102 mm
