3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.3 Dimensiuni şi greutate Începând cu versiunea 714.0 12/2020
114
3.3.2 Distanţa de manevrare a cărucioarelor de componente
3
Fig. 3.3 - 3 Distanţa de manevrare a cărucioarelor de componente la plantatoarele de componente SIPLACE TX
Distanţa de manevrare R a cărucioarelor de componente la plantatoarele de componente SI-
PLACE TX este de:
3
Locaţia (exterior) Locaţia (interior)
R Distanţa de manevrare 800 mm 680 mm
L1 Distanţa mijlocului maşinii faţă de muchia exteri-
oară a căruciorului de componente TX
1222 mm 1102 mm
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.3 Dimensiuni şi greutate
115

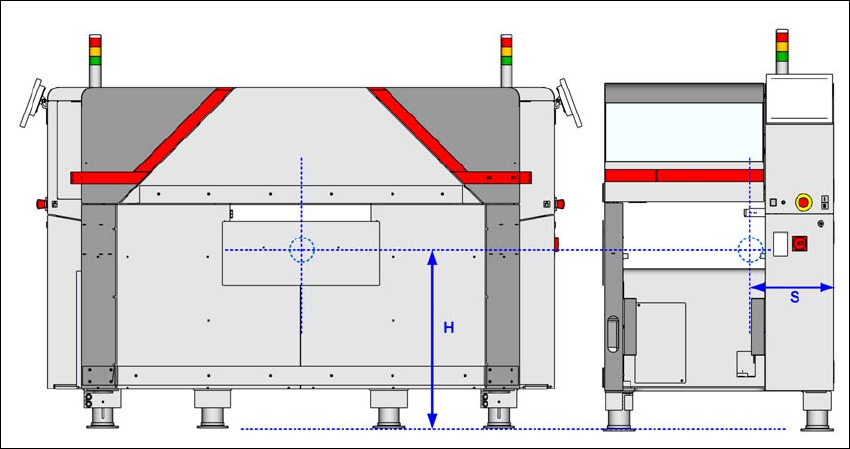

3.3.3 Centrul de greutate
3
Fig. 3.3 - 4 Centrul de greutate în milimetri
Centru de greutate S = 420 mm / H = 750 mm
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.4 Vedere generală a subansamblurilor Începând cu versiunea 714.0 12/2020
116

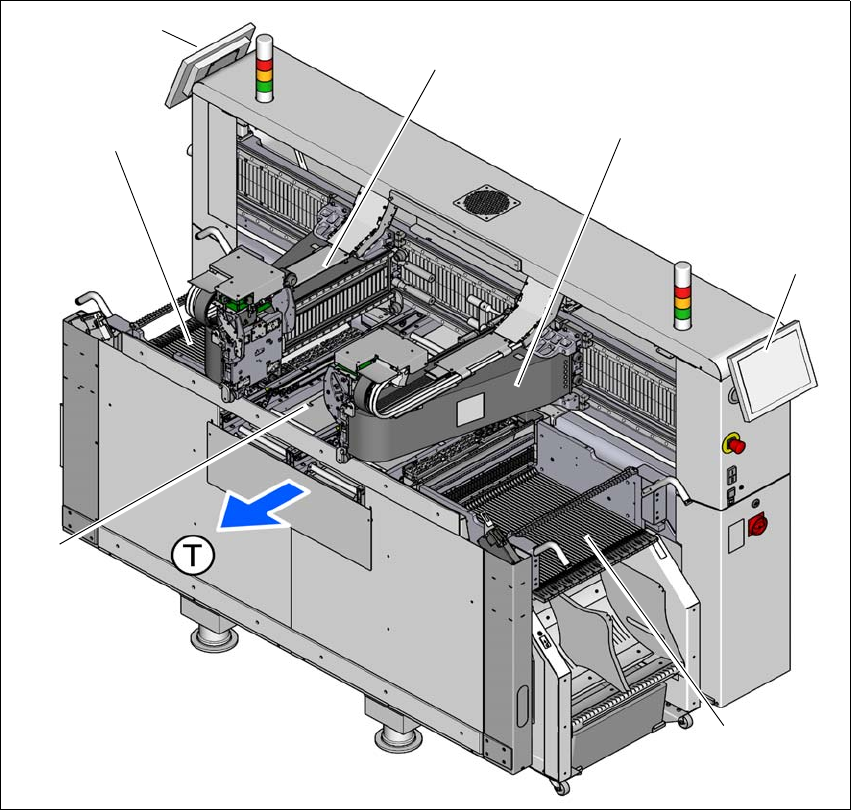

3.4 Vedere generală a subansamblurilor
3
3
Fig. 3.4 - 1 Prezentarea subansamblurilor - exemplu SIPLACE TX2i
(1) Locaţia 1 cu cărucior cu componente, dispozitiv de tăiere benzi, canal de dirijare bandă goală
(2) Monitor la locaţia 1
(3) Portal la locaţia 1 (cap de plantare în funcţie de configuraţie)
(4) Portal la locaţia 2 (cap de plantare în funcţie de configuraţie)
(5) Monitor la locaţia 2
(6) Locaţia 2 cu cărucior cu componente, dispozitiv de tăiere benzi, canal de dirijare bandă goală
(7) Transportul PCB-urilor
(T) Direcţia de transport a plăcilor de circuite
(1)
(3)
(4)
(6)
(2)
(7)
(5)
