3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.5 Cap de plantare Începând cu versiunea 714.0 12/2020
124
3.5.4.2 Prezentare generală - tip VX4.25/0-47 IE3
Cod articol 03224400-xx Pompă de vid VX4.25/0-47 IE3
3
Fig. 3.5 - 4 Prezentare generală - pompă de vid
(1) Locul de montare a pompei de vid
(2) Pompă de vid VX 4.25 IE3
3.5.4.3 Indicaţii de siguranţă pentru pompa de vid
3
3.5.4.4 Descriere
Numai SIPLACE SpeedStar poate fi acţionat cu pompa de vid. În SIPLACE TX V2, SIPLACE
SpeedStar cu pompă de vid este dotare standard.
În combinaţie cu pompa de vid consumul de aer comprimat la SpeedStar (C&P20 P2 / C&P20 M3)
se reduce considerabil. O pompă de vid poate alimenta până la două capete SpeedStar (C&P20
P2 / C&P20 M3). Costurile de exploatare curentă se reduc în funcţie de costurile energiei.
Pompa de vid se porneşte şi se opreşte împreună cu plantatorul de componente. Pentru a împie-
dica supraîncălzirea motorului softul staţiei ţine cont în mod automat de un timp de rulare ulteri-
oară de 6 minute.
(2)
(1)
AVERTIZARE
Respectaţi instrucţiunile de siguranţă din manualul de utilizare livrat al pompei de vid
respective.
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.5 Cap de plantare
125
3
3.5.4.5 Indicaţii de întreţinere
Respectaţi instrucţiunile suplimentare de întreţinere ale pompei de vid.
Pentru aceasta citiţi secţiunea corespunzătoare în instrucţiunile de întreţinere a plantatorului
de componente.
INDICAŢIE
Valorile pentru consumul de aer comprimat veţi găsi în paragraful 3.2.3
, pagina 109.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.5 Cap de plantare Începând cu versiunea 714.0 12/2020
126
3.5.5 SIPLACE MultiStar CPP / CPP M
3

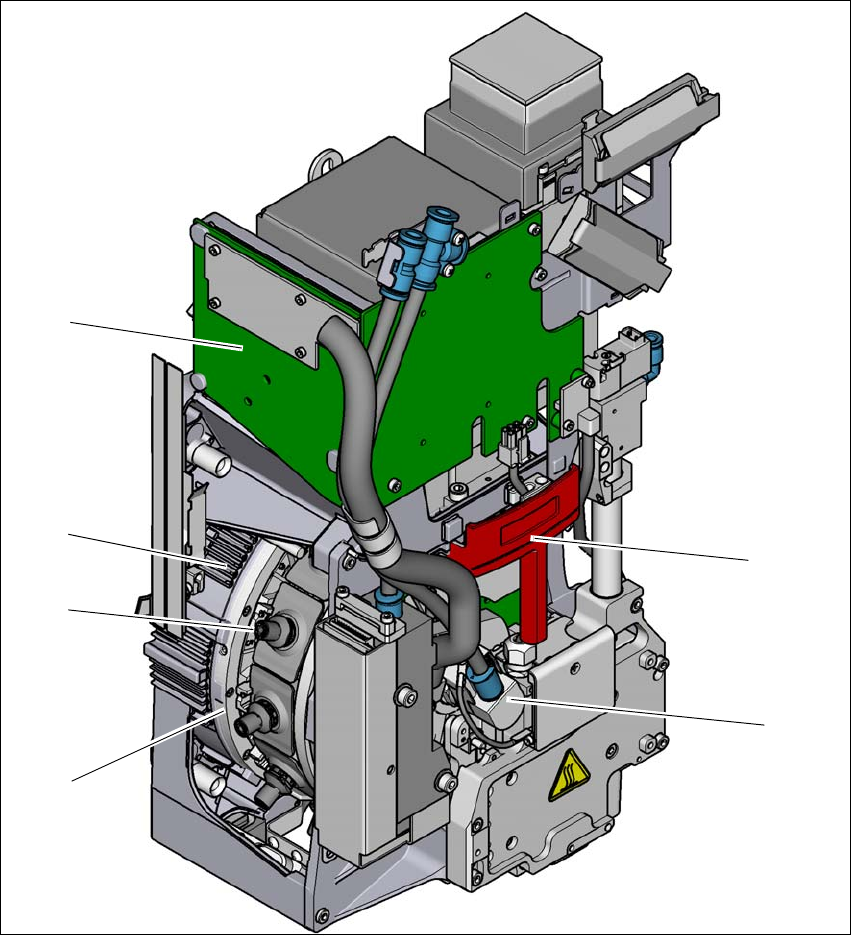

Fig. 3.5 - 5 SIPLACE MultiStar - vedere din faţă, grupe funcţionale partea 1
(1) Stea cu 12 segmente
(2) Segment cu acţionare DP integrată
(3) Motor cu cuplu constant pentru acţionarea stelei
(4) Placa distribuitorului intermediar
(5) Mâner (roşu la CPP M)
(6) Racord de aer comprimat pentru tuburile Venturi ale cercului de preluare/plantare şi fixare
(1)
(2)
(3)
(4)
(6)
(5)
