3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLAC E TX 3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 71 4.0 12/2020 150 3.7.6 Cameră plăci cu circuite Pe post de cameră pe ntru compon ente …
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.7 Sistemul de transport al PCB-urilor
149
3.7.5.2 Bolta PCB-ului la plantare
3
3
Modificările poziţiei suprafeţei vor fi preluate automat de funcţiile pentru învăţarea înălţimii.
3
3
Boltă PCB în sus de max. 2,5 mm
Boltă PCB în jos de max. 2,5 mm
Sprijin PCB
Pentru a nu afecta calitatea şi viteza plantării se recomandă folosirea unui sprijin pentru PCB, de
ex. Smart Pin Support, astfel ca bolta PCB-ului să nu depăşească 0,5 mm în jos.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.7 Sistemul de transport al PCB-urilor Începând cu versiunea 714.0 12/2020
150
3.7.6 Cameră plăci cu circuite
Pe post de cameră pentru componente se pot folosi două tipuri diferite:
– Camera pentru componente, tip 34 GigE
– Camera pentru componente, tip 54 GigE
3.7.6.1 Structură
3

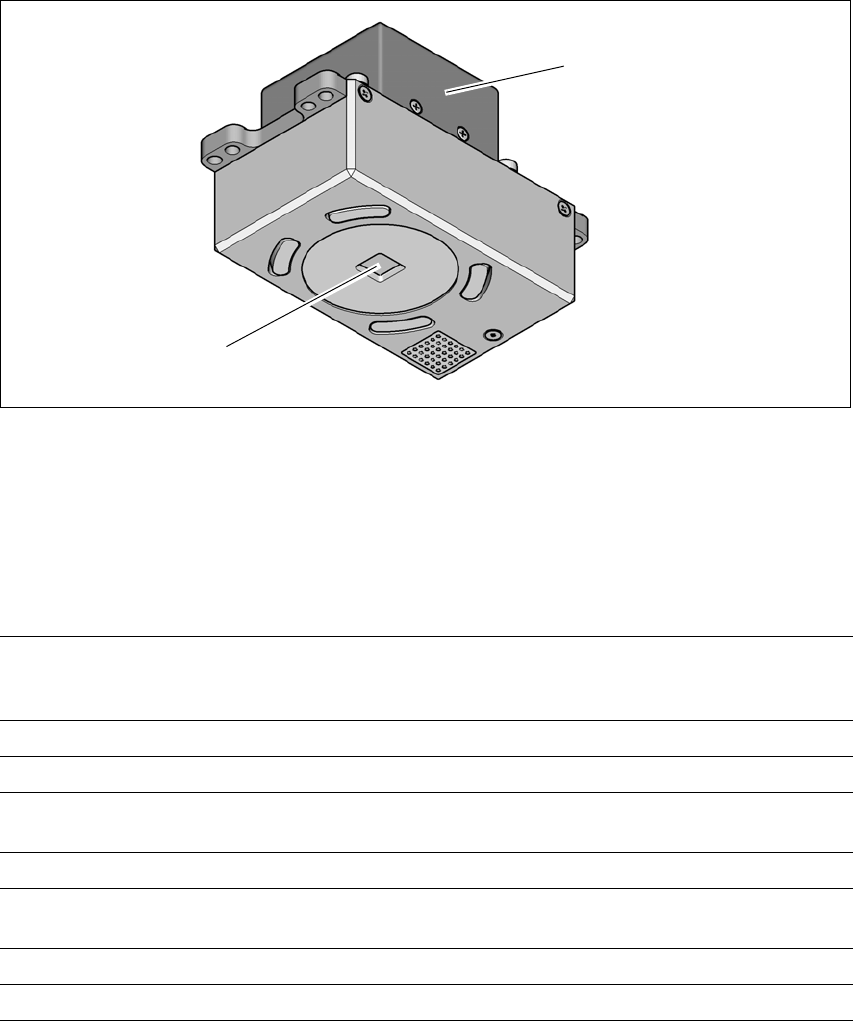

Fig. 3.7 - 4 Camera pentru componente
(1) Amplificatorul de semnal al camerei
(2) Sistemul optic şi iluminarea camerei PCB-urilor
3.7.6.2 Date tehnice
3
(1)
(2)
Repere de ajustare a PCB-uri-
lor
Până la 3 (circuite individuale şi panouri PCB multiple),
până la 6 în cazul opţiunii "PCB lungă" (reperele opţionale sunt
generate de programul de optimizare).
Repere de ajustare locale Până la 2 per PCB (pot fi de diferite tipuri)
Bibliotecă de memorie Până la 255 tipuri de repere de ajustare per circuit individual
Procesare imagine Metoda de detectare a frontierelor (Singular Feature) pe baza
valorilor de gri
Tip de iluminare Lumină directă (3 nivele liber programabile)
Timp de identificare per
reper/marcaj de rebutare
20 ms - 200 ms
Câmp vizual 5,78 mm x 5,78 mm
Distanţa faţă de planul focal 28 mm
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.7 Sistemul de transport al PCB-urilor
151
3.7.6.3 Criterii pentru reperele de ajustare
3
Stabilire 2 repere
Stabilire 3 repere
Poziţie X / Y, unghi de rotire întârziere medie PCB
Suplimentar: forfecare, întârziere separat în direcţiile X şi Y
Formele reperelor Repere sintetice: cerc, cruce, pătrat, dreptunghi, diez, contur
circular, pătratic şi dreptunghiular, cruce dublă
Mostră: după plac
Suprafaţa reperului
Cupru
Staniu
Fără oxidare şi strat de protecţie a lipiturii
Boltă ≤ 1/10 din lăţimea structurală, cu contrast bun faţă de
mediu
Dimensiunile reperelor sintetice
Dimensiunea minimă X/Y pentru cerc
*a
şi dreptunghi:
Dimensiunea minimă X/Y pentru inel circular şi cadru dreptun-
ghiular:
Dimensiunea minimă X/Y pentru cruce:
Dimensiunea minimă X/Y pentru cruce dublă:
Dimensiunea minimă X/Y pentru romb:
Lăţimea minimă a cadrului pentru inel circular şi cadru drept-
unghiular:
Lăţimea/distanţa minimă a barelor pentru cruce, cruce dublă:
Dimensiunea maximă X/Y pentru toate formele reperelor:
Lăţimea maximă a barelor pentru cruce, cruce dublă:
Toleranţe minime generale:
Toleranţe maxime generale:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% din dimensiunea nominală
20% din dimensiunea nomina-
lă
Dimensiunile modelelor
Dimensiune minimă
Dimensiune maximă
0,5 mm
3 mm
Împrejurimile reperului Nu este necesar un spaţiu liber în jurul reperului, dacă în
interiorul câmpului de căutare nu există nicio altă structură de
reper asemănătoare.
*)a La SIPLACE TX2 V2 m, TX2i V2 m şi TX2i V2 m 4 mm ţineţi cont de următoarele: Pentru asigurarea unei
calităţi ridicate a producţiei este admisibilă în condiţiile de mai jos o mărime minimă x/y de 0,075 mm pentru
reperelor circulare:
Nu sunt vizibile alte obiecte în zona de căutare dreptunghiulară pentru repere de dimensiunea de + 0,2 mm.
Exemplu: Reperul circular cu dimensiunea x/y de 0,075 mm necesită o arie de căutare fără obiecte vizibile
de: 0,075 mm + 0,2 mm = 0,275 mm.
