3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLAC E TX 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX Începân d cu versiunea 714.0 12/2020 154 3 3.8.1.3 Design al SIPLACE SmartFeeder X Figura urm…

Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri

Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX

153

3.8 Modul alimentator de bandă SIPLACE pentru

SIPLACE TX

La SIPLACE TX se folosesc modulele de alimentare SIPLACE SmartFeeder X, cât şi SIPLACE

SmartFeeder Xi. Modulele alimentatoare de bandă SIPLACE specificate sunt compatibile cu me-

sele pentru componente ale SIPLACE TX Caracteristicile principale ale modulelor alimentatoare

de bandă SIPLACE sunt precizia ridicată a poziţiei de preluare, programabilitate online şi mani-

pulare simplă la schimbarea modulelor alimentatoare în timpul procesului de plantare. Alimenta-

rea cu curent a modulelor alimentatoare se face fără contact printr-o interfaţă inductivă. Fiecare

modul alimentator comunică prin două canale optoelectronice (conductor optic) cu unitatea de co-

mandă pentru module alimentatoare (FCU). Cele două interfeţe formează subansamblul EDIF (in-

terfaţă energetică şi de date).

3.8.1 SIPLACE modul alimentator de bandă

3.8.1.1 Materialul benzii

La SIPLACE TX gama lăţimii benzii este de la 4 mm la 56 mm. Materialul benzii este blister sau

hârtie. În plus, benzile pot fi prelucrate în mod standard cu o folie de acoperire permanent ade-

rentă (folie PSA). Pentru designul modulelor alimentatoare de bandă au fost fundamentate urmă-

toarele norme pentru benzi:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Scoaterea manuală a condensatorilor de tantal nepreluate

Pentru a evita aprinderea materialului benzii, la tăierea acesteia, în cazul unor erori de preluare a

condensatorilor din tantal, la interfaţa de operare a fost adăugată opţiunea "Oprire imediată la

eroare de preluare". Pentru aceasta trebuie să fie activată opţiunea în SIPLACE Pro. La planta-

torul de componente electronice, componenta nepreluată va fi avansată cu un pas şi va fi astfel

pregătită pentru îndepărtarea de pe bandă. Pista este dezactivată şi operatorul este anunţat

printr-un mesaj de eroare asupra faptului că este necesară îndepărtarea de pe bandă a compo-

nentei din tantal. Dacă este disponibilă o pistă de rezervă, plantatorul de componente va continua

operaţia de plantare. Operatorul are însă posibilitatea de oprire a plantatorului de componente şi

de îndepărtare a componentei din tantal. Dacă nu este disponibilă o pistă de rezervă şi nu este

posibilă continuarea plantării cu alte componente, plantatorul de componente se opreşte. Şi în

această poziţie operatorul poate îndepărta acum componenta din tantal şi poate confirma eroa-

rea. După o repornire a plantatorului de componente de către operator, operaţia de plantare este

reluată şi componentele sunt preluate din nou de pe pista deblocată.

3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX

3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX Începând cu versiunea 714.0 12/2020

154

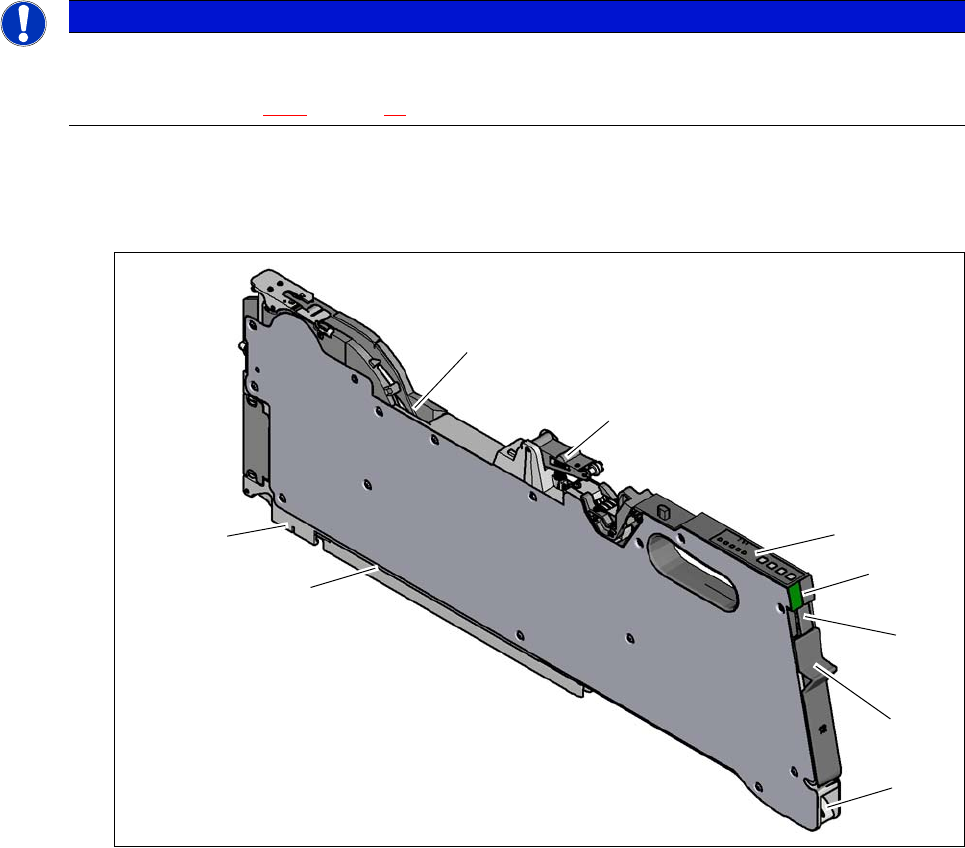

3.8.1.3 Design al SIPLACE SmartFeeder X

Figura următoare arată designul modulelor alimentatoare SIPLACE SmartFeeder X.

Fig. 3.8 - 1

SIPLACE SmartFeeder X

(1) Orificiu de intrare spre canalul de ghidare a benzii cu arcul benzii

(2) Clapă pentru recipientul cu folie de acoperire

(3) Mâner de extragere, înclichetat

(4) Indicator de stare

(5) Panou de comandă - Afişaj LED

(6) Balansierul foliei

(7) Orificiu de ieşire al canalului de ghidare a benzii

(8) Glisieră anterioară

(9) Glisieră posterioară

INDICAŢIE

Această funcţie software este foarte utilă şi în cazul componentelor scumpe.

 Respectaţi şi prevederile de siguranţă pentru condensatoarele pe bază de pulbere metalică

(vezi paragraful 2.4.3

, pagina 74).

(1)

(2)

(3)

(4)

(5)

(6)

(8)

(9)

(7)

Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri

Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX

155

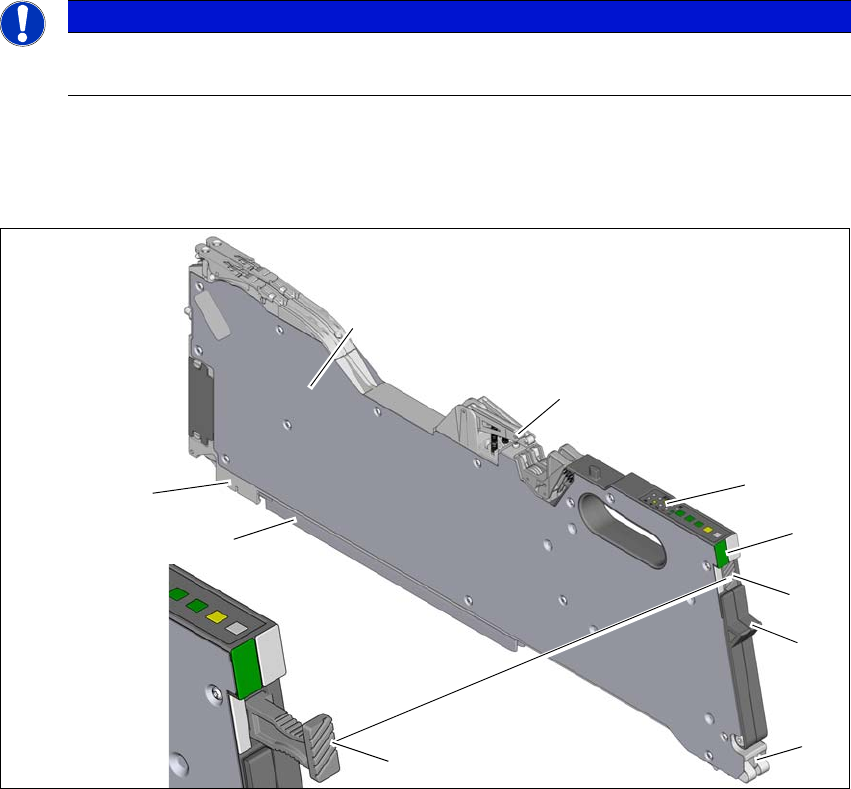

3.8.1.4 Design al SIPLACE SmartFeeder Xi

Figura următoare arată designul modulelor alimentatoare SIPLACE SmartFeeder Xi pe exemplul

SIPLACE SmartFeeder 2 x 8 mm Xi. SIPLACE SmartFeeder Xi poate fi recunoscut după supra-

faţa riflată oblic de la mânerul de extragere.

Fig. 3.8 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi
