Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX
157
3.8.2 SIPLACE Glue Feeder
Cod articol 00141400-xx SIPLACE Glue Feeder
3

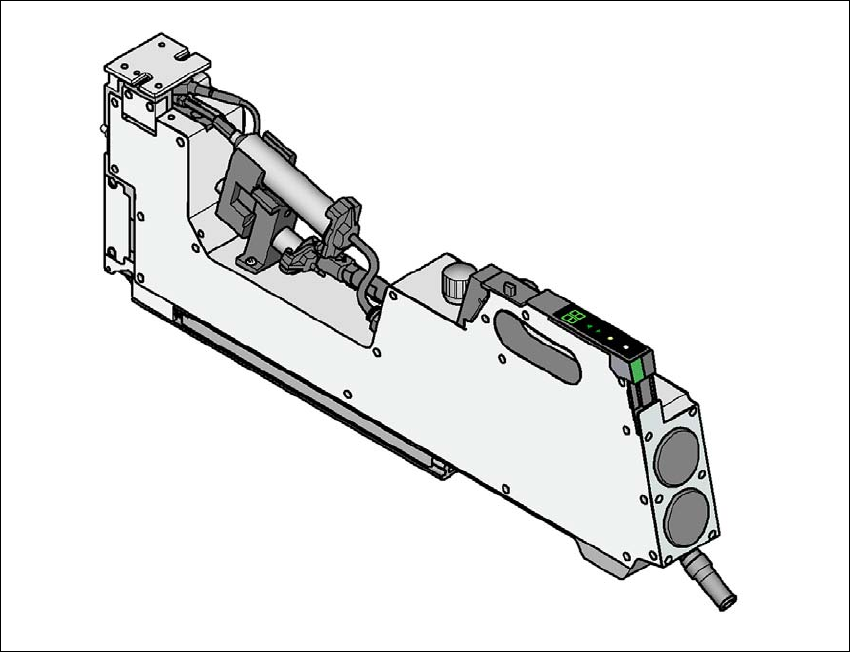

Fig. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Descriere
Cu SIPLACE Glue Feeder se pot aplica, înainte de plantare, puncte de lipire pe un componen.
Aceste puncte de lipire pot fi verificate cu sistemul de vizionare SIPLACE. În editorul formei car-
casei din SIPLACE Pro se definesc punctele de lipire necesare şi puteţi stabili, dacă anumite
puncte de lipire trebuie excluse din inspecţie. Editorul de componente al SIPLACE Pro poate ac-
tiva sau dezactiva lipirea. SIPLACE Glue Feeder este un modul de alimentare special, care tre-
buie montat de utilizator pe o anumită pistă a mesei. Descrierea amănunţită o veţi găsi în
"Manualul de utilizare SIPLACE Glue Feeder, germană [cod articol 00197218-01-xx.],
engleză [cod articol 00197219-xx]
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX Începând cu versiunea 714.0 12/2020
158
3.8.2.2 Date tehnice
3
Lungime 584,9 mm
Înălţime 199,5 mm
Lăţime 57,6 mm
Locaţii ocupate de modulul alimentator 5 piste de 8 mm
Greutate 4,6 kg
Diametrul celei mai mici picături separate
*a
*)a la un diametru al duzei de 100 µm şi utilizând adezivul Heraeus PD 205A-Jet (la 53°C) sau Loctite 3621 (la
53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diametrul picăturii realizate din 5 dozări
a
1,0 mm (+/- 0,2 mm)
Înălţimea unui singure picături
a
0,15 mm (+/- 0,02 mm)
Înălţimea picăturii realizate din 5 dozări
a
0,2 - 0,3 mm
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX
159
3.8.3 Linear Dipping Unit 2 X (LDU 2X)
Cod articol 00117012-xx Linear Dip Module pentru Flux / LDU 2 X
LDU 2 X este un modul de alimentare special, care poate pregăti fluxul cu o grosime definită a
stratului. Cu acest flux pot fi umezite componentele pentru îmbunătăţirea comportamentului la li-
pire. LDU 2 X se aşază ca un modul de alimentare pe o masă pentru componente şi dirijat prin
softul staţiei şi liniei de producţie.
Descrierea amănunţită o veţi găsi în manualul de utilizare "SIPLACE LDU 2 X"
3

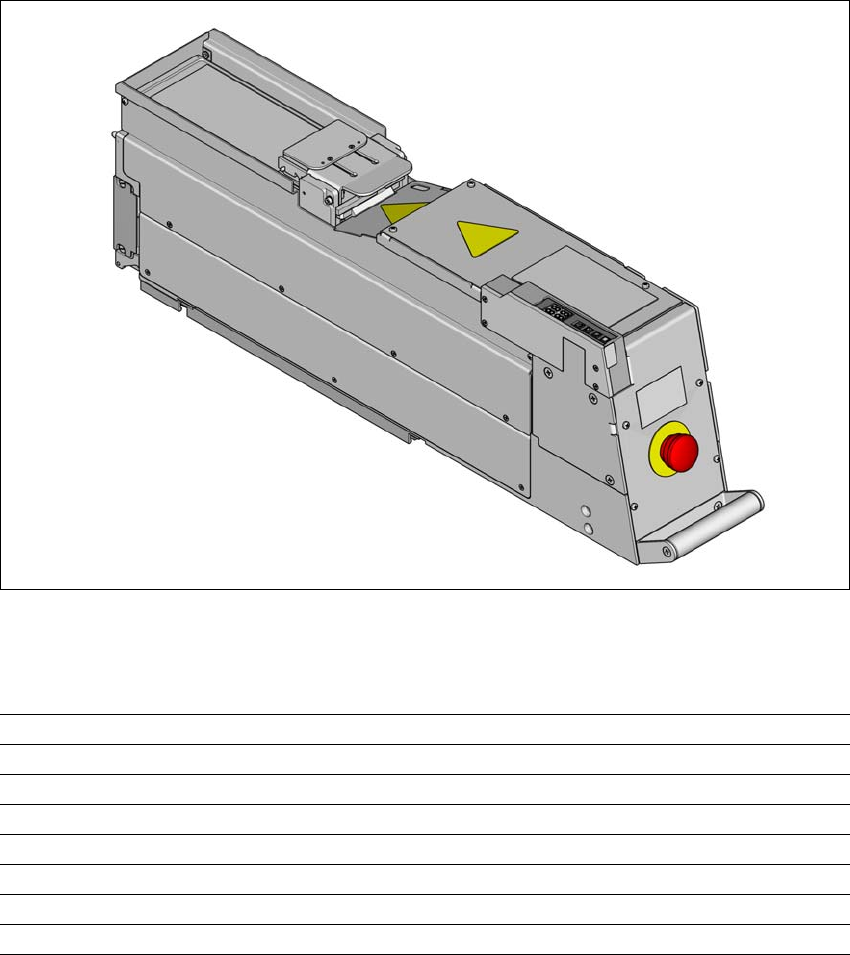

Fig. 3.8 - 4 Linear Dipping Unit (LDU 2 X)
3.8.3.1 Date tehnice
Dimensiuni (L x A x H) 629 mm x 105 mm x 202 mm
Greutate 11 kg
Curentul absorbit de la 24 V dc până la 30 V dc, 2 A (60 W)
Emisia max. de zgomote 61 dB (A)
Domeniu de temperatură (depozitare) - 25°C până la +55°C
Domeniu de temperatură (exploatare) +18°C până la +25°C
Umiditatea aerului (depozitare) ≤ 95%
Umiditatea aerului (exploatare) 30% - 75% (în mediu nu este > 45%)
