Instrucţiuni de utilizare SIPL ACE TX 3 Date tehnice şi subansamb luri Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de band ă SIPLACE pentru SIPLACE TX 161 3.8.4.1 Descriere Cu ajutorul interfeţei de energie…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX Începând cu versiunea 714.0 12/2020
160
3.8.4 Interfaţa de energie şi date (EDIF) pentru modulele alimentatoare X
Cod articol 00141247-xx interfaţa de energie şi date pentru modulul alimentator X
3

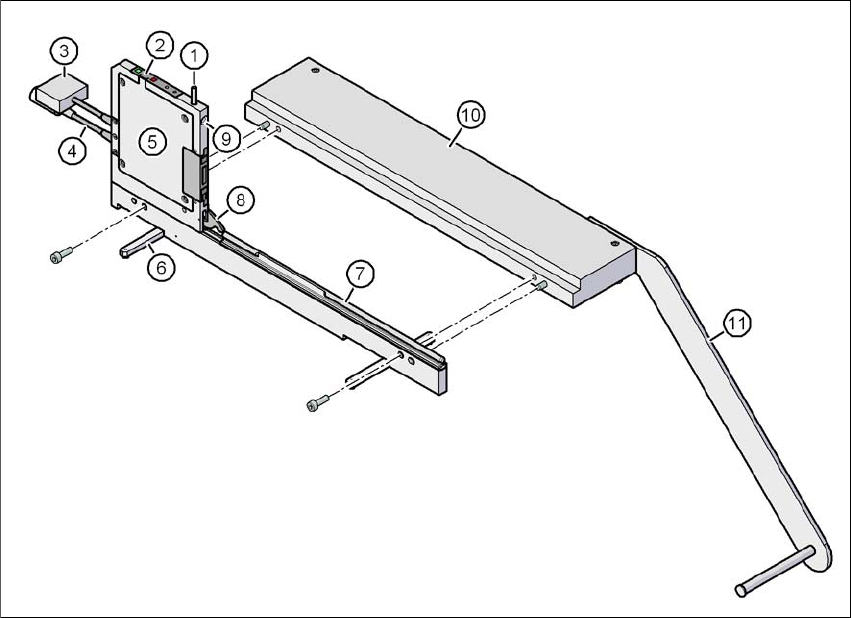

Fig. 3.8 - 5 Interfaţa de energie şi date pentru modulele alimentatoare X
(1) Buton de deblocare pentru eliberarea clichetului de blocare
(2) Panou de operare
(3) Cablu de date
(4) Cablu de alimentare electrică
(5) Carcasa sistemului electronic
(6) Picioare rabatabile
(7) Profil omega pentru ghidarea modulelor alimentatoare
(8) Clichet de blocare
(9) Orificiu de angrenare pentru ştiftul de centrare anterior al modulului alimentator
(10) Placă de bază
(11) Suportul rolei benzii
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX
161
3.8.4.1 Descriere
Cu ajutorul interfeţei de energie şi date este posibilă punerea în funcţiune a modulelor alimenta-
toare X şi în exteriorul plantatorului de componente şi al poziţiei de preinstalare. Interfaţa constă
dintr-o ramă de aluminiu cu profil omega pentru montarea şi ghidarea modulelor alimentatoare.
Modulul alimentator se montează, în mod similar ca la căruciorul cu componente cu ghidaje de
glisare pe profilul omega şi se împinge în faţă, până când ştiftul de centrare din faţă al modulului
alimentator se scufundă complet în alezaj. Clichetul de blocare blochează modulul alimentator în
această poziţie. Pentru îndepărtarea modulului alimentator apăsaţi tasta de deblocare. Clichetul
de blocare se împinge în jos şi eliberează modulul alimentator. Picioarele rabatabile stabilizează
poziţia interfeţei de energie şi date, în special la modulele alimentatoare late.
Carcasa sistemului electronic include circuitul electronic de comandă pentru interfaţa de energie
şi de date. Panoul de comandă constă din butoane de pornire şi de oprire şi două LED-uri pentru
indicarea stării. Comunicare cu un PC se desfăşoară printr-un cablu de date. Cablul de alimentare
cu curent se racordează la unitatea de alimentare cu curent livrată.
3.8.4.2 Utilizare
Interfaţa de energie şi date serveşte pentru verificarea, întreţinerea şi repararea modulelor ali-
mentatoare X. În plus, aceasta poate fi utilizată la producţia PCB-urilor în vederea preinstalării.
Pentru aceasta interfaţa de energie şi de date se fixează pe placa de bază. De asemenea şi su-
portul rolei benzii este montat pe placa de bază. Cu o bandă de componente instalată, puteţi ve-
rifica sau redefini pasul, poziţia de preluare şi viteza de transport. Există instrucţiuni de utilizare
detaliate care descriu modul de utilizare a interfeţei şi lucrările de service.
3.8.4.3 Furnitura
– Single Slot EDIF
– Alimentator de reţea, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Placa de bază cu braţul rolei de bandă
– Instrucţiuni de utilizare
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE TX Începând cu versiunea 714.0 12/2020
162
3.8.5 SIPLACE PowerConnector X
Cod articol 00141420-xx SIPLACE PowerConnector X
3

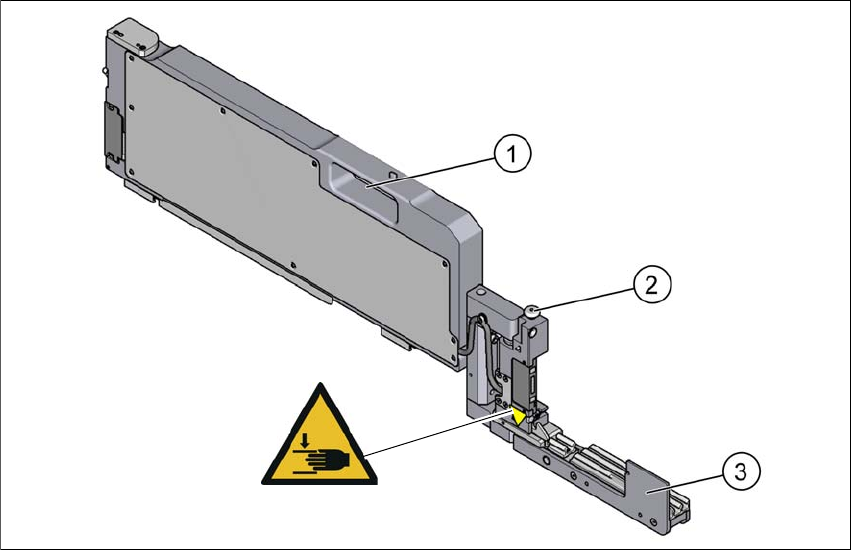

Fig. 3.8 - 6 SIPLACE PowerConnector X
(1) Mâner
(2) Buton de deblocare pentru consolă şi transportor
(3) Consolă (în poziţia de lucru)
Poz. W 024, cod articol 03155346-01
3.8.5.1 Descriere
Cu ajutorul SIPLACE PowerConnector X remedierea defecţiunilor poate fi efectuată la modulele
alimentatoare SIPLACE X, în maşină, fără oprirea producţiei.
Descrierea amănunţită o veţi găsi în "Manualul de utilizare SIPLACE PowerConnector X [cod ar-
ticol 00198772-01-xx.]
W 024
