Instrucţiuni de utilizare SIPL ACE TX 3 Date tehnice şi subansamb luri Începând cu versiunea 714.0 12/2020 3.9 Cărucior cu componente 165 3.9.1 Structură Căruciorul cu componente este al cătuit în pri ncip al din şasiu, …
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.9 Cărucior cu componente Începând cu versiunea 714.0 12/2020
164
3.9 Cărucior cu componente
La plantatoarele de componente SIPLACE TX se pot parca două cărucioare cu componente SI-
PLACE TX.
3

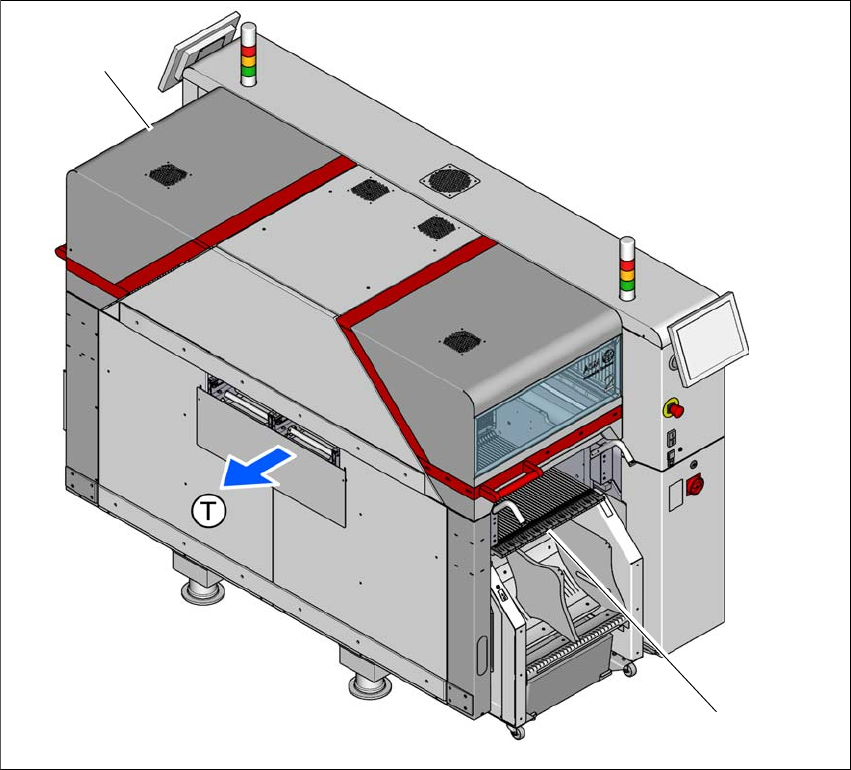

Fig. 3.9 - 1 Locaţiile cărucioarelor cu componente
(1) Locaţia 1
(2) Locaţia 2 cu suportul pentru rola benzii de 7" opţional
(T) Direcţia de transport a plăcilor de circuite
Cărucioarele cu componente sunt module de sine stătătoare, care pot fi echipate cu module ali-
mentatoare într-o poziţie de echipare externă. Schimbarea căruciorului cu componente necesită
aşadar numai o întrerupere de scurtă durată a procesului de producţie. Căruciorul cu componente
are în total 5 dispozitive de prindere. Fiecare suport rolă pentru bandă poate susţine 2 role pentru
bandă, astfel se pot poziţiona până la zece 13" (opţional 7") - role bandă deasupra containerului
pentru benzi.
(2)
(1)
Instrucţiuni de utilizare SIPLACE TX 3 Date tehnice şi subansambluri
Începând cu versiunea 714.0 12/2020 3.9 Cărucior cu componente
165
3.9.1 Structură
Căruciorul cu componente este alcătuit în principal din şasiu, masa componentelor pentru insta-
larea modulelor alimentatoare, containerul pentru role de bandă şi recipientul pentru deşeuri de
bandă. Pe partea inferioară a şasiului se găseşte un recipient extractabil pentru deşeuri de bandă.
Deşeurile de bandă tăiată ajung în recipientul pentru deşeuri de bandă, care trebuie golit în funcţie
de cantitatea de deşeuri.
3

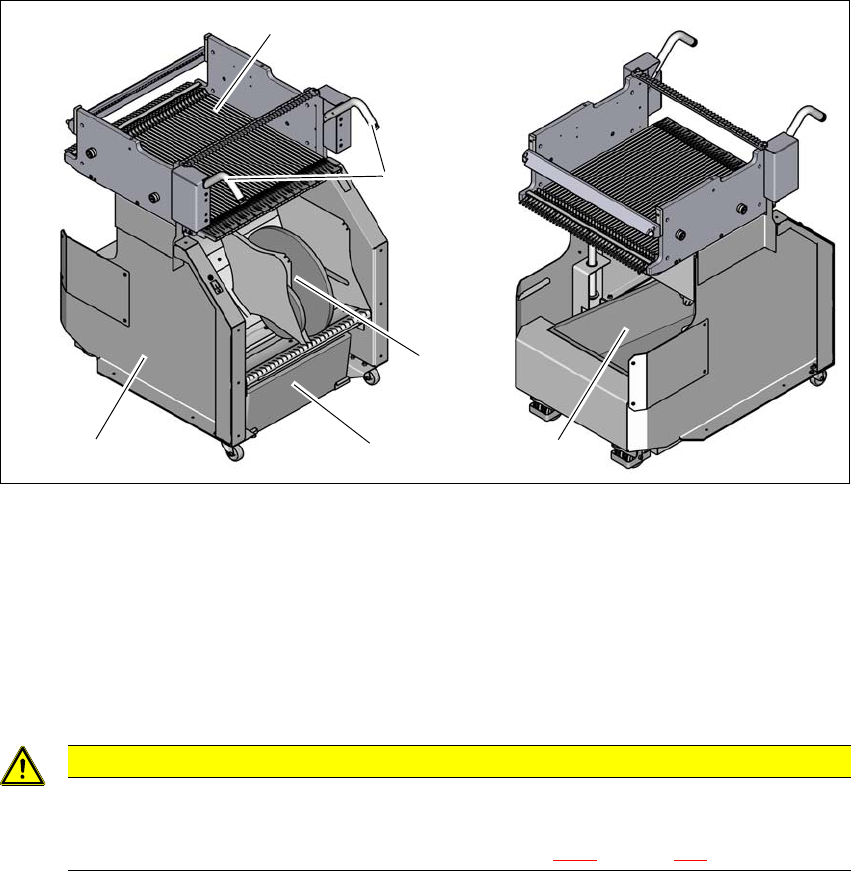

Fig. 3.9 - 2 Cărucior de componente, SIPLACE Seria TX, vedere din faţă şi spate
(1) Masă cu componente cu 40 de piste
(2) Mânere
(3) Recipient pentru deşeuri de bandă
(4) Container pentru benzi cu role bandă de 13"
(5) Şasiu
3
ATENŢIE
Respectaţi prevederile de siguranţă!
La extragerea recipientului pentru deşeuri de bandă din căruciorul de componente
respectaţi prevederile de siguranţă din paragraful 5.8.2
, pagina 246
(1)
(2)
(3)
(4)
(3)
(5)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE TX
3.9 Cărucior cu componente Începând cu versiunea 714.0 12/2020
166
3
3
3
ATENŢIE
Pericol de rupere a mânerului!
La transportul căruciorului de componente mânerul este expus la pericolul de rupere.
În timpul transportului nu ridicaţi căruciorul cu componente de mâner.
Utilizaţi mânerele numai pentru împingerea căruciorului cu componente.
Pentru transportarea sau ridicarea de pe paletă a căruciorului de componente folo-
siţi un stivuitor.
ATENŢIE
Pericol de răsturnare a căruciorului cu componente
La deplasarea căruciorului de componente peste obstacole sau suprafeţe înclinate exis-
tă pericol de răsturnare.
Nu treceţi cu căruciorul de componente peste obstacole şi nu vă izbiţi cu acesta de
nimic.
La deplasarea pe suprafeţe înclinate aveţi grijă ca căruciorul cu componente să nu
plece necontrolat şi să nu se răstoarne.
INDICAŢIE
Pentru funcţionarea plantatoarelor de componente trebuie ca toate cărucioarele pentru
componente să fie parcate la plantatorul de componente.
Ocupaţi locaţiile libere cu module de alimentare dummy în modul descris în paragra-
ful 2.5.4
, pagina 92.
