Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiu ne Începând cu versiunea 714.0 12/2020 4. 4 Infrastructura locului de amplasare 187 4.4.3 Aliment area de la reţea 4 Fig. 4.4 - 3 Pozi ţ ia racordul…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.4 Infrastructura locului de amplasare Începând cu versiunea 714.0 12/2020
186
4.4.2.2 Racordul de aer comprimat de la plantatorul de componente
4
Fig. 4.4 - 2 Unitatea de aer comprimat de la plantatorul de componente
Legendă pentru figură 4.4 - 2
(1) Manometrul pentru presiunea de alimentare a componentelor automatului
Presiune nominală 0,51 ± 0,01 MPa, 5,1 ± 0,1 bar (domeniu de afişare 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometrul pentru presiunea de alimentare a portalului 1 până la 2
Presiune nominală 0,485 ± 0,01 MPa, 4,85 ± 0,1 bar (domeniu de afişare 0 - 1,0 MPa, 0 - 10
bar)
(3) Manometrul pentru presiunea de intrare
Presiune nominală 0,5 - 1,0 MPa, 5 - 10 bar (domeniu de afişare: 0 - 1,0 MPa, 0 - 10 bar)
(4) Alimentare cu aer comprimat portaluri
(5) Filtru de aer comprimat
(6) Racord de aer comprimat
(7) Robinet de închidere în poziţia "DESCHIS"
(6)
(1)
(2)
(3)
(5)
(7)
(4)
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.4 Infrastructura locului de amplasare
187
4.4.3 Alimentarea de la reţea
4

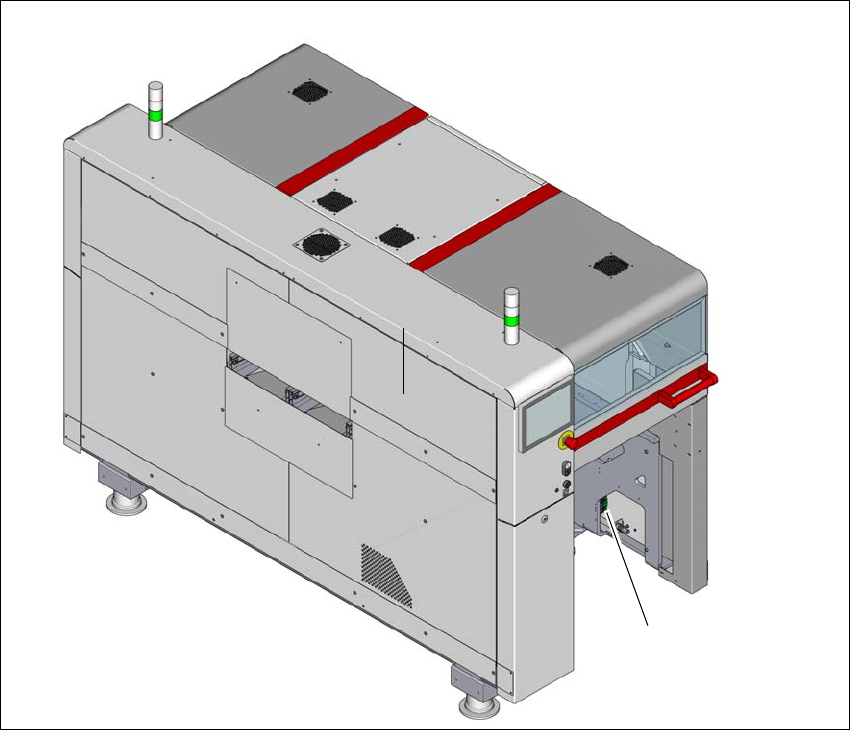

Fig. 4.4 - 3 Poziţia racordului de reţea pentru plantatorul de componente
(1) Conectare la reţea (1) din sectorul 1 de pe partea de evacuare a plantatorului de componente
(1)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.4 Infrastructura locului de amplasare Începând cu versiunea 714.0 12/2020
188
4.4.3.1 Indicaţii privind pericolele
4
4
4.4.3.2 Verificarea alimentării de la reţea
Verificaţi dacă alimentarea de reţea îndeplineşte specificaţiile automatului (vezi tabelul din para-
graful 3.2.4
, pagina 110).
4
PERICOL
Pericol din cauza tensiunii!
Plantator de componente se va alimenta cu 3 x 380 V~ până la 3 x 415 V ± 10 %, 50/60 Hz
sau opţional cu
3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz. Componentele acestei instalaţii conduc
tensiuni care prezintă pericol de moarte - chiar şi cu întrerupătorul general decuplat şi cu
priza scoasă.
Manipularea necorespunzătoare a acestui plantator de componente poate provoca dece-
sul sau vătămări corporale grave, precum şi pagube materiale însemnate.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs.
Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele
ale unităţii de alimentare electrică.
PERICOL
Tensiuni letale sub capacul opririi de siguranţă (CSB)!
Sub capac se găsesc componente, care chiar şi cu plantatorul de componente decuplată
şi scoasă din priză pot fi pentru un anumit timp sub tensiuni letale. După scoaterea din
priză aşteptaţi 5 minute, până când condensatoarele se descarcă.
Nu deschideţi niciodată capacele.
Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv
tehnicieni de service ai exploatatorului instruiţi la ASM au voie să efectueze lucrări
pe oprirea de siguranţă (CSB).
INDICAŢIE
Sarcini de vârf în alimentarea cu curent
La alimentarea electrică apar vârfuri de sarcină condiţionate tehnic.
Dacă este cazul, vă rugăm să stabiliţi impedanţa reţelei luând legătura cu societatea
de distribuţie a energiei electrice.
