Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiu ne Începând cu versiunea 714.0 12/2020 4. 4 Infrastructura locului de amplasare 189 4.4.3.3 Cablul de aliment are de la reţea - specificaţie Pentru …
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.4 Infrastructura locului de amplasare Începând cu versiunea 714.0 12/2020
188
4.4.3.1 Indicaţii privind pericolele
4
4
4.4.3.2 Verificarea alimentării de la reţea
Verificaţi dacă alimentarea de reţea îndeplineşte specificaţiile automatului (vezi tabelul din para-
graful 3.2.4
, pagina 110).
4
PERICOL
Pericol din cauza tensiunii!
Plantator de componente se va alimenta cu 3 x 380 V~ până la 3 x 415 V ± 10 %, 50/60 Hz
sau opţional cu
3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz. Componentele acestei instalaţii conduc
tensiuni care prezintă pericol de moarte - chiar şi cu întrerupătorul general decuplat şi cu
priza scoasă.
Manipularea necorespunzătoare a acestui plantator de componente poate provoca dece-
sul sau vătămări corporale grave, precum şi pagube materiale însemnate.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs.
Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele
ale unităţii de alimentare electrică.
PERICOL
Tensiuni letale sub capacul opririi de siguranţă (CSB)!
Sub capac se găsesc componente, care chiar şi cu plantatorul de componente decuplată
şi scoasă din priză pot fi pentru un anumit timp sub tensiuni letale. După scoaterea din
priză aşteptaţi 5 minute, până când condensatoarele se descarcă.
Nu deschideţi niciodată capacele.
Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv
tehnicieni de service ai exploatatorului instruiţi la ASM au voie să efectueze lucrări
pe oprirea de siguranţă (CSB).
INDICAŢIE
Sarcini de vârf în alimentarea cu curent
La alimentarea electrică apar vârfuri de sarcină condiţionate tehnic.
Dacă este cazul, vă rugăm să stabiliţi impedanţa reţelei luând legătura cu societatea
de distribuţie a energiei electrice.
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.4 Infrastructura locului de amplasare
189
4.4.3.3 Cablul de alimentare de la reţea - specificaţie
Pentru cablul de alimentare de la reţea sunt posibile următoarele configuraţii:
(1) Fără cablu de conectare la reţea
(2) 5 x 2,5 mm² CU fişă CEE roşu 16 A (conform IEC 60309)
pentru tensiuni între 3 x 380 V~ şi 3 x 415 V~ ± 10 %, 50/60 Hz
(3) 5 x 4 mm² FĂRĂ fişă pentru 3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz sau tensiuni de
reţea între 3 x 380 V~ şi 3 x 415 V ± 10 %, 50/60 Hz
Codificarea prin culori a conductorilor depinde de ţara de destinaţie a utilizatorului instalaţiei.
4
4
AVERTIZARE
Secţiunea şi lungimea cablului de conectare la reţea
Secţiunea şi lungimea cablului de conectare la reţea influenţează Short-Circuit-Current-
Rating (SCCR) pentru plantatorul de componente.
La înlocuirea cablului de conectare la reţea nu aveţi voie să măriţi secţiunea conductoa-
relor şi nici să reduceţi lungimea cablului.
AVERTIZARE
Marcajul clar al conductoarelor electrice!
Conductele electrice pentru fiecare plantator de componente şi pentru fiecare dotare op-
ţională trebuie marcate în mod clar şi trebuie să fie posibilă identificarea corectă.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.4 Infrastructura locului de amplasare Începând cu versiunea 714.0 12/2020
190
4.4.3.4 Conectare la reţea - FĂRĂ cablu de conectare la reţea (Configuraţie 1)
Plantatorul de componente nu are cablu de alimentare de la reţea. Cablul de conectare la reţea
se racordează la clemele de conexiune (1) din sectorul 1 de pe partea de evacuare a plantatorului
de componente
4
4
4

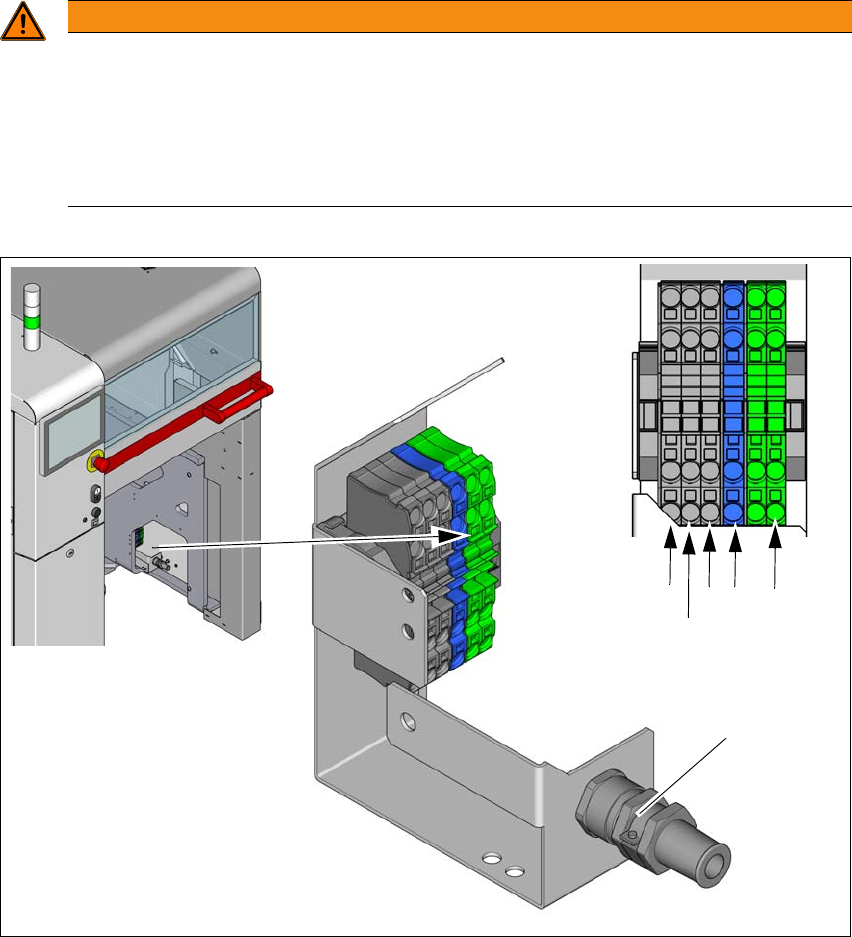

Fig. 4.4 - 4 Tabloul de borne pentru racordarea cablului de conectare la reţea
(1) Borne de racordare la reţea (X2) pentru cablul de conectare la reţea L1, L2, L3, N şi PE. Bor-
nele de racordare sunt dimensionate pentru o secţiune a firelor de 4 mm².
(2) Deschidere cu şurub pentru cablu la cadrul de montaj.
AVERTIZARE
Cablu de alimentare de la reţea se va lega numai de către un electrician .
Legarea unui cablu de alimentare de la reţea se va efectua numai de către un electrician.
Electricianul este o persoană cu pregătire profesională, cunoştinţe şi experienţe adecva-
te, astfel ca să fie în stare să recunoască şi să evite pericolele ce pot proveni din electri-
citate.
Sunt valabile reglementările ţării în care este utilizat plantatorul de componente.
(2)
(1)
L1
L2
L3
N
PE
