4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare S IPLACE TX 4.4 Infrastructura locului de amplasare Începând cu versiunea 71 4.0 12/2020 194 F1 1 CSB Signal 6,3 A T 24 F12 CSB supply 6,3 A T 24 F13 Diagnos…
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.4 Infrastructura locului de amplasare
193
4.4.4 Prezentarea generală a siguranţelor fine
4

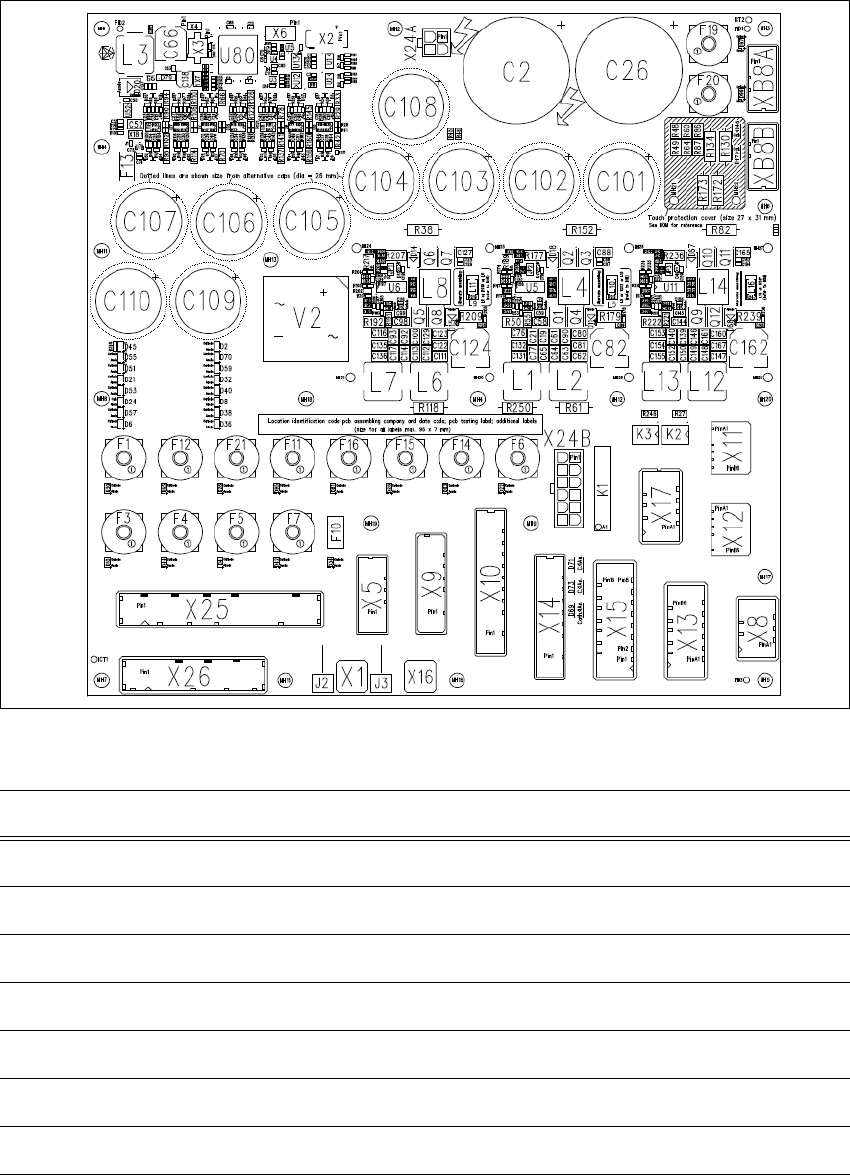

Fig. 4.4 - 6 Prezentarea generală a siguranţelor fine
4
Siguranţă Componente Curent Tensiune [V]
F1 Shuttle 6,3 AT 42
F3 Shuttle & Opţiune 6,3 AT 24
F4 Distributor 4,0 AT 24
F5 Monitor 1&2 /CIN 6,3 AT 24
F6 MGCU Supply 6,3 AT 42
F7 Conveyor control 6,3 AT 24
F10 Internal Polyfuse 24
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.4 Infrastructura locului de amplasare Începând cu versiunea 714.0 12/2020
194
F11 CSB Signal 6,3 AT 24
F12 CSB supply 6,3 AT 24
F13 Diagnostic Supply 3,0 (SMD) 24
F14 Gantry/Head 1 6,3 AT 42/24
F15 Gantry/Head 2 6,3 AT 42/24
F16 Conveyor Drives 10,0 AT 42
F19 Gantry 1 6,3 AT 160
F20 Gantry 2 6,3 AT 160
F21 Vision (not used) 6,3 AT 42
F31 FCU 1 16 AC
(extern)
27,5
F32 FCU 2 16 AC
(extern)
27,5
F33 Station PC 10 AC
(extern)
27,5
Siguranţă Componente Curent Tensiune [V]
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
195
4.5 Amplasarea plantatorului de componente
4.5.1 Montarea componentelor de montat
La livrarea plantatorului de componente monitorul şi lămpile de semnalizare sunt demontate. Pen-
tru montare lămpilor de semnalizare şi a monitoarelor procedaţi în modul descris în cele ce ur-
mează.
4.5.1.1 Montarea lămpii de semnalizare
Introduceţi lămpile de semnalizare în locaş până când tubul lămpilor de semnalizare intră su-
ficient în suport.
Scoateţi un pic fişa din soclul lampei.
Băgaţi fişa jos în partea superioară a lampei.
Rotiţi lămpile de semnalizare, până când acestea se blochează.
4.5.1.2 Montarea monitoarelor
Fixaţi monitorul cu cele două şuruburi de fixare pe suportul monitorului şi conectaţi cablurile
monitorului (tensiune, semnal, USB şi pământare).
Controlaţi racordurile cablurilor.
Asiguraţi cablurile monitorului cu protecţia la tracţiune la monitor.
