Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiu ne Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componen te 197 4.5.2.2 Îndepărt area siguranţelor de transport de la axa Y 4…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020
196
4.5.2 Îndepărtarea siguranţelor de transport de la portale
Portalurile sunt asigurate în direcţia X şi Y cu câte o siguranţă de transport. După transportul au-
tomatului de plantare îndepărtaţi aceste siguranţe de transport.
4.5.2.1 Îndepărtarea siguranţelor de transport de la axa X
4

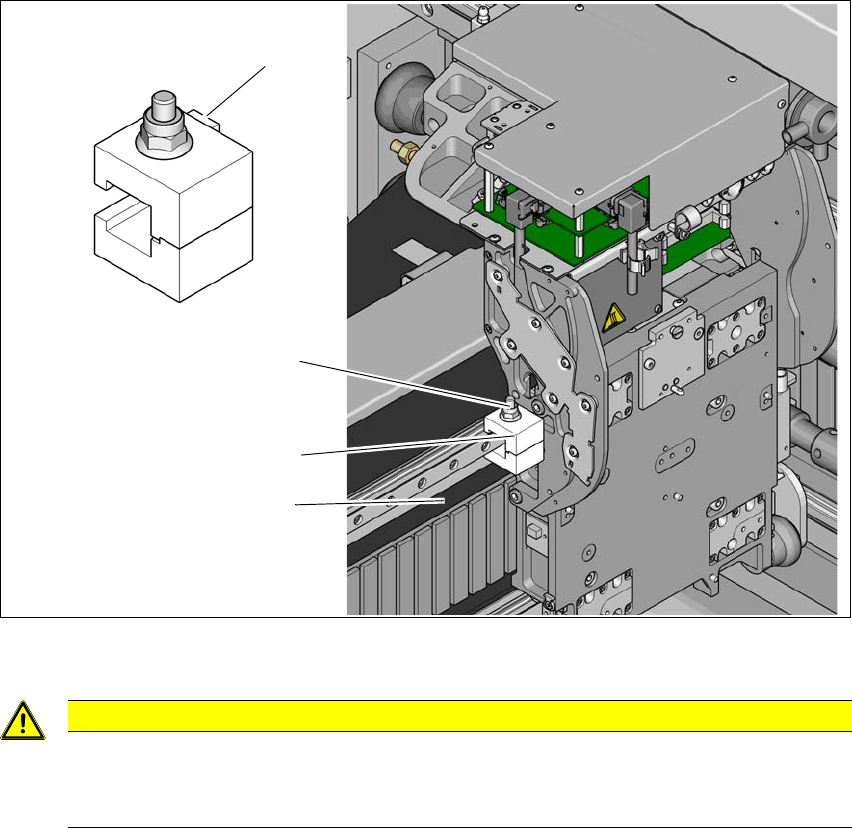

Fig. 4.5 - 1 Siguranţă de transport de la axa X
4
Desfaceţi şuruburile (1) siguranţei de transport (2) până când siguranţa de transport se poate
da jos uşor de pe ghidajul liniar.
4
ATENŢIE
Nu deterioraţi rigla gradată!
Rigla gradată se găseşte sub siguranţa de transport (2).
Fiţi atent ca rigla gradată (3) aflată sub siguranţa de transport să nu se deterioreze.
(1)
(3)
(2)
(4)
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
197
4.5.2.2 Îndepărtarea siguranţelor de transport de la axa Y
4

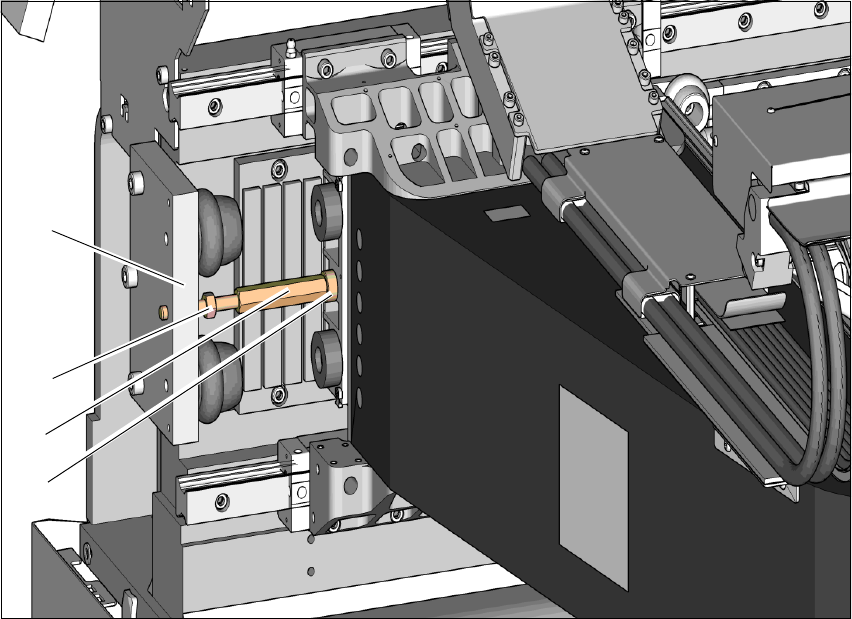

Fig. 4.5 - 2 Siguranţă de transport de la axa Y
Desfaceţi contrapiuliţa (2) siguranţei de transport (3) de la placa tampon (1) a limitatorului.
Desfaceţi contrapiuliţa (2) cu 20 până 30 mm din placa tampon (1).
Desfaceţi siguranţa de transport (3) cu o cheie de 13 de pe partea portalului (4) şi deşurubaţi
siguranţa de transport (3). Fiţi atent la sensul de rotire corect, în caz contrar se poate deteri-
ora filetul.
Împingeţi portalul la o parte.
Deşurubaţi complet siguranţa de transport din placa tampon.
Păstraţi siguranţele de transport pentru o utilizare ulterioară. În timpul transportului plantato-
rului de componente SIPLACE siguranţele de transport trebuie remontate.
(1)
(3)
(2)
(4)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020
198
4.5.3 Montaţi siguranţelor de transport la axele portalului
Pentru transportul plantatorului de componente axele X şi Y ale portalului trebuie fixate cu o sigu-
ranţă de transport. Demontaţi aceste siguranţe de transport.
4.5.3.1 Remontarea siguranţei de transport de la axa X
Siguranţa de transport a axei X fixează placa capului cu capul de plantare pe portal.
4
Referitor la aceasta consultaţi şi Fig. 4.5 - 1, pagina 196).
Slăbiţi şuruburile siguranţei de transport până când siguranţa de transport se poate aşeza
uşor de pe ghidajul liniar.
Împingeţi capul de plantare şi siguranţa de transport până la baza portalului/partea de alimen-
tare.
Siguranţa de transport se montează în aşa fel ca capul de plantare să fie fixat pe baza por-
talului. Ciocurile (Poz. 4 în Fig. 4.5 - 1
, pagina 196) de pe siguranţa de transport arată spre
cap.
Strângeţi uşor şuruburile siguranţei de transport.
Împingeţi din nou ferm capul de plantare baza portalului/partea de alimentare în aşa fel ca să
nu mai fie posibil jocul capului de plantare.
Strângeţi ferm şuruburile siguranţei de transport.
ATENŢIE
Nu deterioraţi rigla gradată!
Rigla gradată se găseşte sub siguranţa de transport
Fiţi atent ca rigla gradată (3) aflată sub siguranţa de transport să nu se deterioreze.
