4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare S IPLACE TX 4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020 204 4.5.7 Reglarea înălţimii de transport Plantatorul de component…
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
203
4.5.5.3 Specificaţiile transpaletului privind ridicarea de la locaţii
Transpaletul trebuie să compenseze sarcina neuniformă a greutăţii pe furci şi în stare încărcată
trebuie să asigure poziţia orizontală.
La ridicarea plantatorului de componente de la locaţie trebuie să folosiţi un transpalet cu următoa-
rele specificaţii:
4
4
4.5.6 Reglarea înălţimii de transport şi reglarea plantatorului de componente
4.5.6.1 Înălţimile transportoarelor de PCB-uri la plantatorul de componente
Plantator de componente poate fi reglat pentru următoarele înălţimi ale transportoarelor de PCB-
uri:
900 mm ± 15 mm 4
930 mm ± 15 mm (înălţime standard) 4
950 mm ± 15 mm (înălţimea SMEMA) 4
4
4.5.6.2 Instrumente şi mijloace ajutătoare
Pentru ajustare şi reglarea înălţimii plantatorului de componente aveţi nevoie de următoarele in-
strumente şi mijloace ajutătoare:
– Cheie dinamometrică de la 100 Nm până la 400 Nm, cod articol 03122973-01
– Suport scule pentru chei cu clichet 800mm, cod articol 03122976-01
– Cheie cu clichet conectabilă 34 ţoli 14x18, cod articol 03122977-01
– Prelungitor 1/2 ţol, cod articol 03080499-01
– 03122975-01 bit imbus de 19x85mm 34 ţoli, cod articol 03122975-01
– 03122979-01 UVEX şapcă de protecţie SHORT. Cod articol 03122979-01
– Bit şurubelniţă imbus de 14 cod articol
– Cheie fixă de 18 mm
– Nivelă maşină (precizie 0,02 mm/m), cod articol 00353825-01
– Transpalet (specificaţiile se găsesc în 4.5.5.3 la pagina 203).
– Sistem de transport cu pernă de aer: SIPLACE HSxx, cod articol 00119002-S01 (opţional)
Lungimea furcii min. 1800 mm
Capacitatea portantă min. 3000 kg
INDICAŢIE
Prin înălţimea transportorului de PCB-uri se înţelege distanţa dintre muchia superioară a
curelei de transport a plăcilor de circuite şi muchia inferioară a picioarelor automatului.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020
204
4.5.7 Reglarea înălţimii de transport
Plantatorul de componente stă pe patru picioare.
4

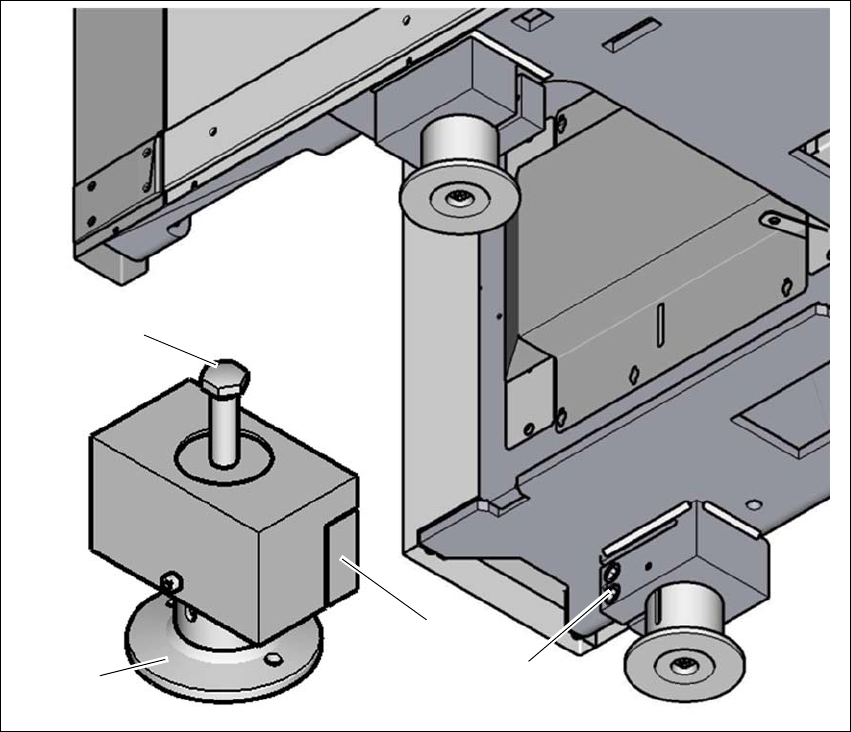

Fig. 4.5 - 5 Reglarea înălţimii de transport a plăcii de circuite
(1) Şurub de reglaj pentru reglarea pe înălţime
(2) Picior automat
(3) Sistem de fixare
(4) Două şuruburi de prindere
Desfaceţi cele două şuruburi de prindere (4) cu cheia conectabilă cu clichet şi cu şurubelniţa
imbus de 14.
4
(1)
(4)
(3)
(2)
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
205
4
4
Desfaceţi în mod similar celelalte trei picioare ale plantatorului de componente (2).
Folosiţi cheia fixă de 18 mm pentru reglarea înălţimii picioarelor plantatorului de componente
(2) la şurubul de reglare (1), astfel ca fă fie atinsă înălţimea de transport necesară.
4
Ajustaţi plantatorul de componente (vezi secţiunea 4.5.7.1, pagina 206).
AVERTIZARE
Şuruburile de prindere numai cu cheia conectabilă cu clichet
Desfacerea şuruburilor de prindere cu cheia dinamometrică este inadmisibilă. Există pe-
ricol de rănire.
Pentru desfacerea şuruburilor de prindere folosiţi în exclusivitate cheia conectabilă
cu clichet cu prelungitor.
AVERTIZARE
Lucrările se vor executa întotdeauna cu şapcă de protecţie şi mănuşi de protecţie.
Pericol de accidentare pentru cap şi mâini.
Executaţi lucrările întotdeauna cu şapcă de protecţie şi mănuşi de proecţie.
INDICAŢIE
Poziţia şuruburilor de reglare pentru reglarea pe înălţime
Şurubul de reglare se găseşte pe partea de evacuare, lângă dispozitivul de tragere com-
ponente.
Pe partea de alimentare şurubul de reglare se găseşte ascuns sub sertarul de curent.
Celălalt şurub de reglare este, dacă sunt montate pompe de vid opţionale, acoperit de
pompa de vid şi se găseşte sub aceasta.
