4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare S IPLACE TX 4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020 206 4.5.7.1 Ajust area plantatorului de com ponente 4 Fig. 4.5 - 6…
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
205
4
4
Desfaceţi în mod similar celelalte trei picioare ale plantatorului de componente (2).
Folosiţi cheia fixă de 18 mm pentru reglarea înălţimii picioarelor plantatorului de componente
(2) la şurubul de reglare (1), astfel ca fă fie atinsă înălţimea de transport necesară.
4
Ajustaţi plantatorul de componente (vezi secţiunea 4.5.7.1, pagina 206).
AVERTIZARE
Şuruburile de prindere numai cu cheia conectabilă cu clichet
Desfacerea şuruburilor de prindere cu cheia dinamometrică este inadmisibilă. Există pe-
ricol de rănire.
Pentru desfacerea şuruburilor de prindere folosiţi în exclusivitate cheia conectabilă
cu clichet cu prelungitor.
AVERTIZARE
Lucrările se vor executa întotdeauna cu şapcă de protecţie şi mănuşi de protecţie.
Pericol de accidentare pentru cap şi mâini.
Executaţi lucrările întotdeauna cu şapcă de protecţie şi mănuşi de proecţie.
INDICAŢIE
Poziţia şuruburilor de reglare pentru reglarea pe înălţime
Şurubul de reglare se găseşte pe partea de evacuare, lângă dispozitivul de tragere com-
ponente.
Pe partea de alimentare şurubul de reglare se găseşte ascuns sub sertarul de curent.
Celălalt şurub de reglare este, dacă sunt montate pompe de vid opţionale, acoperit de
pompa de vid şi se găseşte sub aceasta.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020
206
4.5.7.1 Ajustarea plantatorului de componente
4

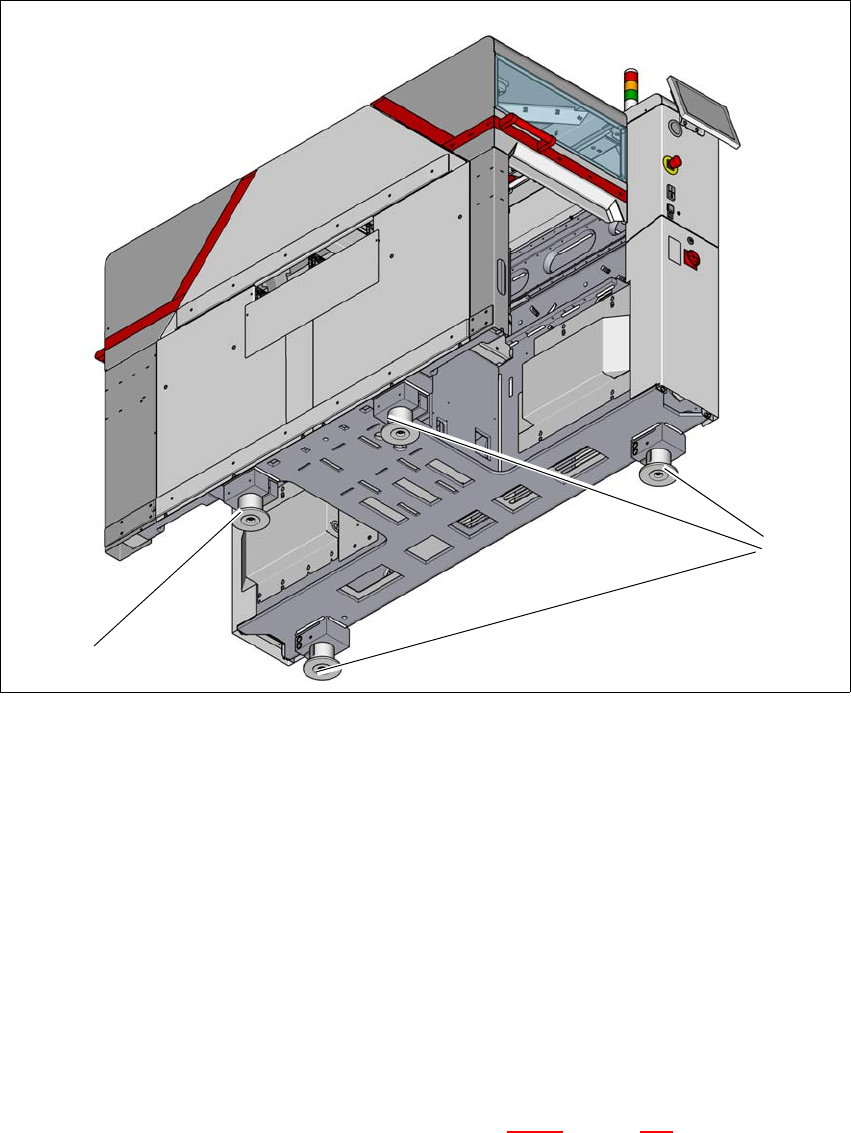

Fig. 4.5 - 6 Ajustarea plantatorului de componente
Aşezaţi nivela plantatorului de componente (precizia de măsurare de 0,02 mm/m) pe masa
de ridicare nefixată şi măsuraţi-o în direcţia X şi Y.
Reglaţi plantatorul de componente la orizontală pe direcţia X şi Y cu nivela maşinii la cele trei
picioare ale automatului (1). Abaterea maximă admisibilă este de 0,10 mm/m.
Apoi fixaţi cel de-al patrulea picior al automatului (2) în aşa fel ca acesta să stea fix pe par-
doseală.
Verificaţi capacitatea portantă a celor 4 picioare ale automatului. Cele 4 picioare ale automa-
tului trebuie să se aşeze pe teren şi să fie încărcate în mod egal.
Şuruburile de reglare pentru reglarea pe înălţime a picioarelor automatului trebuie să se
aşeze portant când plantatorul de componente este reglată pe orizontală.
Strângeţi şuruburile de fixare ale celor patru picioare ale automatului cu cheia dinamometrică
(cuplul de strângere este de 130 Nm). (Vezi şi figura 4.5 - 5
, pagina 204)
Pentru verificarea capacităţii portante a picioarelor automatului loviţi cu un ciocan acestea.
(2)
(1)
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
207
Verificaţi încă o dată orientarea exactă a plantatorului de componente cu nivela cu bulă ma-
şină de mare precizie.
4.5.7.2 Reglarea şi ajustarea plantatorului de componente în linie
Duceţi plantatorul de componente cu transpaletul aproximativ în poziţie şi depuneţi plantato-
rul de componente. Pentru aceasta respectaţi prevederile de siguranţă şi modul de procedare
din paragraful 4.5.5.1
, pagina 201.
Nivelaţi plantatorul de componente în înălţime şi pe orizontală cu ajutorul nivelei pentru ma-
şină.
Poziţionaţi plantatorul de componente în aşa fel ca să fie asigurată trecerea fără frecări între
transportoarele de plăci de circuite ale plantatoarelor de componente învecinate.
Verificaţi înălţimea şi poziţia orizontală şi în caz de nevoie corectaţi acestea.
Verificaţi trecerea dintre transportoarele de plăci de circuite şi în caz de nevoie corectaţi aces-
tea.
Dacă ambele sunt în regulă, strângeţi şuruburile de fixare ale celor patru picioare ale auto-
matului cu cheia dinamometrică (cuplul de strângere este de 130 Nm). (Vezi şi figura 4.5 - 5
,
pagina 204
)
4.5.7.3 Orientarea plantatorului de componente cu sistemul de transport cu pernă de aer
Aşezaţi cele trei perne de aer ale sistemului de transport cu perne de aer sub punctele de
aşezare (vezi figura 4.5 - 7
, pagina 208).
4
Ridicaţi plantatorul de componente şi orientaţi-l faţă de linie.
Verificaţi distanţa până la sistemul de transport al plăcilor de circuite al plantatorului de com-
ponente învecinat. Aceasta trebuie să fie cuprinsă între 1 mm şi 3 mm.
Coborâţi plantatorul de componente.
AVERTIZARE
Evitaţi agitarea plantatorului de componente - Respectaţi instrucţiunile de utilizare ale
sistemului de transport cu perne de aer!
Respectaţi instrucţiunile de manevrare şi de siguranţă din instrucţiunile de utilizare
ale sistemului de transport cu perne de aer.
Reglaţi alimentarea cu aer comprimat cu mare grijă pentru a evita agitarea plantato-
rului de componente.
