Verificaţi încă o dată orientarea exactă a plantatorului de componente cu nivela cu bulă ma-
şină de mare precizie.
4.5.7.2 Reglarea şi ajustarea plantatorului de componente în linie
Duceţi plantatorul de componente cu transpaletul aproximativ în poziţie şi depuneţi plantato-
rul de componente. Pentru aceasta respectaţi prevederile de siguranţă şi modul de procedare
din paragraful 4.5.5.1
, pagina 201.
Nivelaţi plantatorul de componente în înălţime şi pe orizontală cu ajutorul nivelei pentru ma-
şină.
Poziţionaţi plantatorul de componente în aşa fel ca să fie asigurată trecerea fără frecări între
transportoarele de plăci de circuite ale plantatoarelor de componente învecinate.
Verificaţi înălţimea şi poziţia orizontală şi în caz de nevoie corectaţi acestea.
Verificaţi trecerea dintre transportoarele de plăci de circuite şi în caz de nevoie corectaţi aces-
tea.
Dacă ambele sunt în regulă, strângeţi şuruburile de fixare ale celor patru picioare ale auto-
matului cu cheia dinamometrică (cuplul de strângere este de 130 Nm). (Vezi şi figura 4.5 - 5
,
pagina 204
)
4.5.7.3 Orientarea plantatorului de componente cu sistemul de transport cu pernă de aer
Aşezaţi cele trei perne de aer ale sistemului de transport cu perne de aer sub punctele de
aşezare (vezi figura 4.5 - 7
, pagina 208).
4
Ridicaţi plantatorul de componente şi orientaţi-l faţă de linie.
Verificaţi distanţa până la sistemul de transport al plăcilor de circuite al plantatorului de com-
ponente învecinat. Aceasta trebuie să fie cuprinsă între 1 mm şi 3 mm.
Coborâţi plantatorul de componente.
AVERTIZARE
Evitaţi agitarea plantatorului de componente - Respectaţi instrucţiunile de utilizare ale
sistemului de transport cu perne de aer!
Respectaţi instrucţiunile de manevrare şi de siguranţă din instrucţiunile de utilizare
ale sistemului de transport cu perne de aer.
Reglaţi alimentarea cu aer comprimat cu mare grijă pentru a evita agitarea plantato-
rului de componente.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX
4.5 Amplasarea plantatorului de componente Începând cu versiunea 714.0 12/2020
208
4

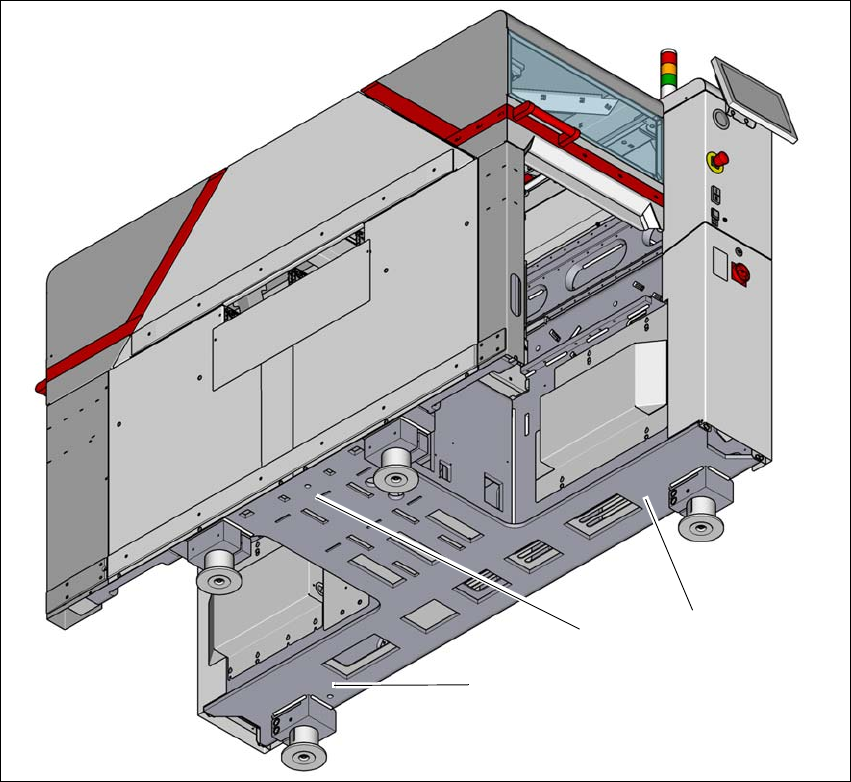

Fig. 4.5 - 7 Poziţii de aşezare pentru sistemul de transport cu pernă de aer
(1) Trei puncte de aşezare pentru sistemul de transport cu pernă de aer
(1)
(1)
(1)
Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 714.0 12/2020 4.5 Amplasarea plantatorului de componente
209
4.5.7.4 Montarea ancorei de sol (optional)
Cod articol 00588122-xx Set ancore de sol pentru TX
În caz de nevoie plantatorul de componente poate fi asigurat cu o ancoră de sol împotriva alune-
cării în urma șocurilor (de ex. cutremur).
Montați câte o ancoră de sol la fiecare picior al automatului.
4

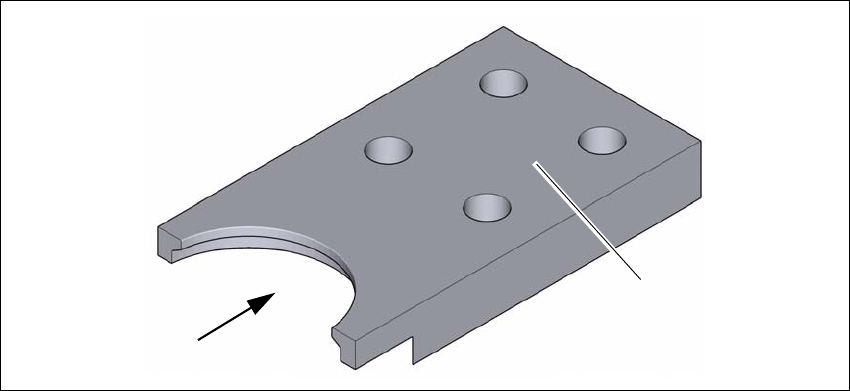

Fig. 4.5 - 8 Ancoră de sol
Culcaţi ancora de sol (1) pe piciorul automatului.
Înşurubaţi ancora de sol de cele patru alezaje (2) cu un material de fixare adecvat de sol.
(1)
(2)
