Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune

Începând cu versiunea 714.0 12/2020 4.6 Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri

211

4.6 Adaptarea căruciorului cu componente la înălţimea

transportorului de PCB-uri

Căruciorul cu componente poate fi reglat din câteva operaţii la următoarele înălţimi ale transpor-

toarelor de PCB-uri:

900 mm 4

930 mm (înălţimea standard) 4

950 mm 4

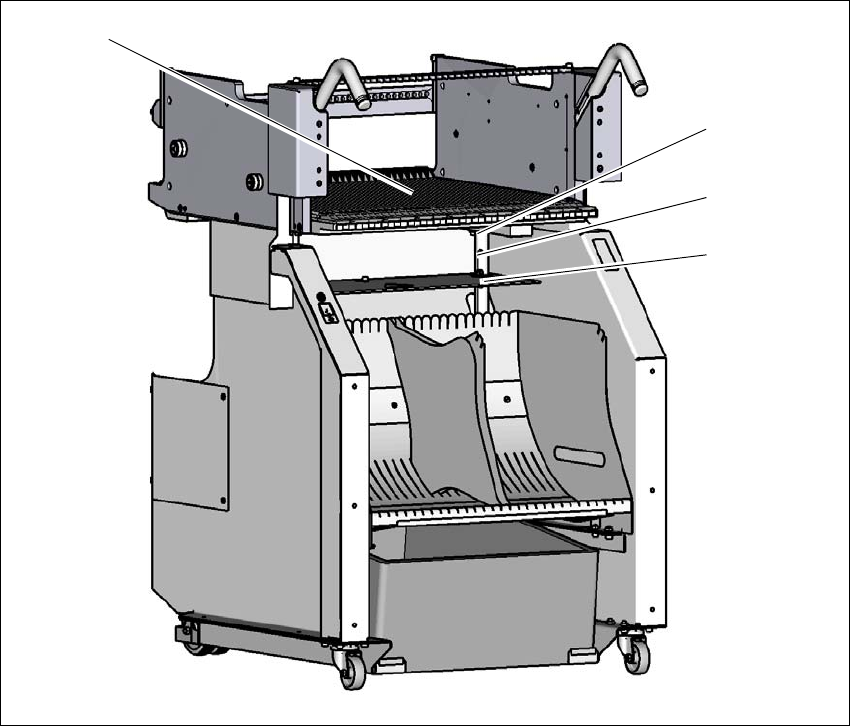

Fig. 4.6 - 1 Cărucior cu componente

(1) Alezaje pentru înălţimea transportorului de plăci de circuite de 900, 930 şi 950 mm

(2) Masa componentelor

900 mm

930 mm

950 mm

(1)

(2)

4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE TX

4.6 Adaptarea căruciorului cu componente la înălţimea transportorului de PCB-uri Începând cu versiunea 714.0 12/2020

212

4.6.1 Indicaţii de avertizare

4.6.2 Instrumente şi mijloace ajutătoare

Pentru reglarea înălţimii căruciorului cu componente aveţi nevoie de următoarele instrumente şi

mijloace ajutătoare:

– Mijloc auxiliar de montaj (cod articol 03015976-xx)

– Dispozitiv de ridicare pentru ridicarea mesei căruciorului cu componente, capacitate portantă

minim 80 kg

4.6.3 Modificarea înălţimii căruciorului cu componente

 Fixaţi mijlocul auxiliar de montaj cu ambele şuruburi imbus M8 x 50 pe masa de componente.

 Agăţaţi cârligul dispozitivului de ridicare în ureche.

 Desfaceţi şplintul de fixare şi ridicaţi masa de componente în poziţia dorită.

 Introduceţi şplintul în alezajul corepunzător pentru înălţimea dorită.

 Demontaţi mijloacele auxiliare de montaj.

AVERTIZARE

Reglarea înălţimii cărucioarelor pentru componente de către persoane certificate!

Reglarea înălţimii cărucioarelor de componente este premisă numai tehnicienilor firmei

ASM Assembly Systems GmbH&Co.KG sau persoanelor autorizate.

 Respectaţi în acest sens normele de prevenire a accidentelor în vigoare.

 Îndepărtaţi toate modulele alimentatoare de pe masa componentelor, atunci când

doriţi să reglaţi înălţimea mesei componentelor.

AVERTIZARE

Pericol de deteriorare!

Ridicarea şi coborârea mesei pentru componente poate duce la deteriorări.

 Îndepărtaţi toate modulele alimentatoare de pe masa componentelor.

 Montaţi dispozitivul de asistenţă la montaj pe masa componentelor în vederea re-

glării înălţimii.

Instrucţiuni de utilizare SIPLACE TX 4 Instalarea şi punerea în funcţiune

Începând cu versiunea 714.0 12/2020 4.7 Punerea în funcţiune a plantatorului de componente

213

4.7 Punerea în funcţiune a plantatorului de componente

4.7.1 Punerea în funcţiune a plantatorului de componente la client

 Verificaţi poziţia corectă a tuturor subansamblurilor.

 Îndepărtaţi siguranţele de transport (vezi secţiunea 4.5.2, pagina 196).

 Ştergeţi şinele ghidajelor liniare ale axei X/Y, cu o lavetă fără scame. Pentru aceasta nu folo-

siţi diluanţi (vezi paragraful 4.5.4

, pagina 199).

 Legați racordurile de curent și de aer comprimat. Aveţi grijă ca conductele de alimentare să

constituie un pericol de împiedicare. Pe cât posibil nu aşezaţi conductele de alimentare sub

utilaj.

 Porniţi plantatorul de componente şi verificaţi funcţionarea dispozitivelor de siguranţă cum ar

fi tasta de oprire de urgenţă, comutatorul de poziţie al capotelor şi a cărucioarelor de compo-

nente.

 Efectuaţi un ciclu de referinţă.

 Efectuaţi prima calibrare a plantatorului de componente (vezi secţiunea 4.7.2.1, pagina 214).

 Încărcaţi un lot în calculator şi testaţi-l.

 Verificaţi punctul zero al plantatorului de componente după o perioadă de încălzire de 3 - 4 h.

 Echipaţi modulele alimentatoare cu ajutorul personalului de deservire al clientului, pe baza

programului de plantare al clientului.

 Iniţiaţi personalul de deservire în manipularea modulelor alimentatoare pe baza îndrumarului

JobGuide.

4.7.2 Verificarea şi reglarea întrerupătoarelor capotei de protecţie

 Verificaţi funcţionarea întrerupătorului capotei de protecţie (vezi 2.4.1 la pagina 73).

 Ajustaţi întrerupătoarele capotei de protecţie dacă este cazul (vezi instrucţiunile de service).
