5 Sarcini la plantatoarele de componente Instrucţiuni de utiliza re SIPLACE TX 5.1 Profilul personalului Începând cu versiunea 714.0 12/2020 220 5.1.3 Nivelul de operar e „Service (client)” 5.1.3.1 Sarcini Sfera de activ…
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.1 Profilul personalului
219
– Material pentru îmbinare:
– Tablă de îmbinare (4.000 bucăţi), cod articol 00318671-xx
– Cleme de îmbinare SMD 4,3 mm (4.000 bucăţi), cod articol 00356343-xx)
– Cleme de îmbinare SMD 16 mm (1.000 bucăţi), cod articol 00356344-xx)
– Creion de şters sau creion cu fibră de sticlă pentru curăţarea reperelor de ajustare
– Creioane permanente pentru marcarea pistelor
– Aspirator cu o duză adecvată
5.1.2 Nivel de operare „Producţie avansată”
5.1.2.1 Sarcini
Personalul de reglare trebuie însărcinat cu următoarele activităţi:
– Consultanţă pentru personalul operator
– Completarea jurnalului
– Supravegherea şi efectuarea întreţinerii la intervalele prevăzute
– Supravegherea locului de muncă în ce priveşte curăţenia şi siguranţa
– Supravegherea modului în care sunt respectate normele referitoare la componentele expuse
sarcinilor electrostatice
– Executarea controlului calităţii
– Urmărirea şi transmiterea mesajelor de eroare
– Verificarea modului în care au fost remediate defecţiunile
– Aprovizionarea la timp cu toate materialele necesare producţiei aferente comenzii, ca de
exemplu
– Plăci de circuite
– Material pentru îmbinare
– Pastă de lipit
– Componente
– Module alimentatoare etc.
– Reconfigurarea staţiei pentru un nou lot de fabricaţie
– Verificarea reglajului modulului alimentator:
– Pasul
– Poziţia de preluare
– Verificarea datelor administrative din OIS sau SIPLACE Explorer
– Dispunerea modificării programului de plantare de către programatorul responsabil
– Asigurarea unui schimb nestânjenit de informaţii între grupele individuale
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.1 Profilul personalului Începând cu versiunea 714.0 12/2020
220
5.1.3 Nivelul de operare „Service (client)”
5.1.3.1 Sarcini
Sfera de activităţi a personalului de service cuprinde:
– Activităţi de întreţinere cuprinzătoare
– Înlocuirea pieselor de schimb
– Editarea datelor plantatorului de componente
– Calibrarea plantatorului de componente
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.2 Elemente de comandă şi afişare
221
5.2 Elemente de comandă şi afişare
5.2.1 Vedere de ansamblu
5

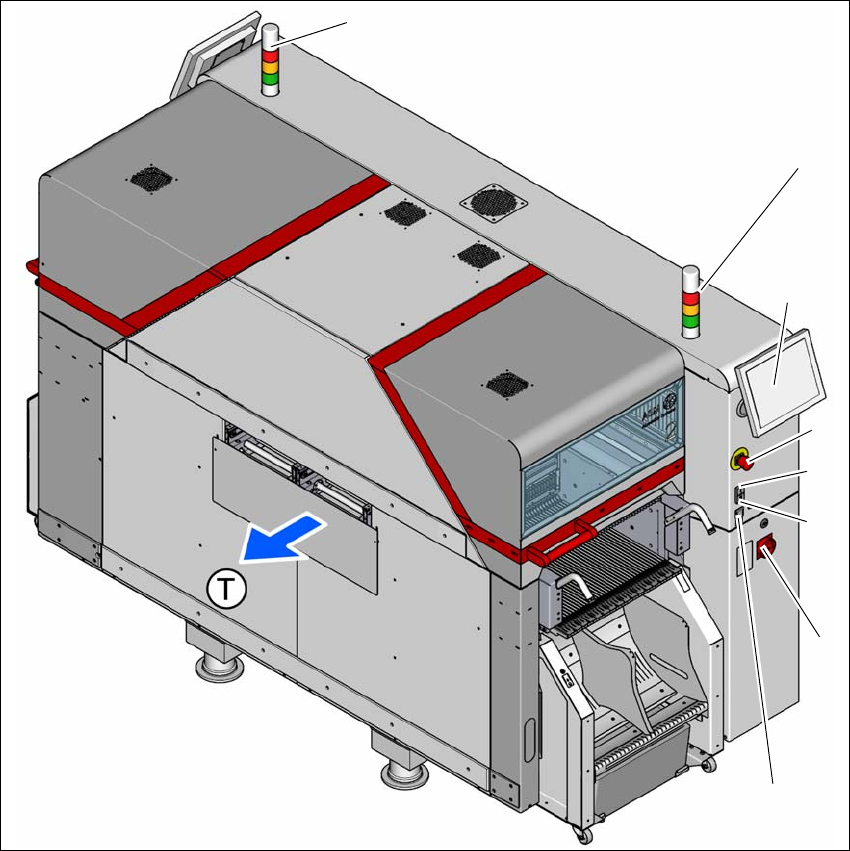

Fig. 5.2 - 1 Elemente de comandă şi de afişare (locaţia 2)
5
(1) Ecran Multi-Touch (5) Întrerupător general
(2) Buton de OPRIRE DE URGENŢĂ (6) Buton pentru parcarea şi evacuarea
căruciorului cu componente
(3) Buton de pornire (alb) (7) Lămpi de semnalizare cu claxon
(4) Buton de oprire (negru) (T) Direcţia de transport a plăcilor de circu-
ite
(6)
(2)
(4)
(3)
(1)
(7)
(7)
(5)
