Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente Începând cu versiunea 714.0 12/2020 5.5 Interfaţa de operare 229 5.5.1 Câmpul de stare În câmpul de stare sunt afişate s tare a actuală a plan…
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.5 Interfaţa de operare Începând cu versiunea 714.0 12/2020
228
5.5 Interfaţa de operare
Panoul de operare este împărţit în domeniile descrise în cele ce urmează.
5

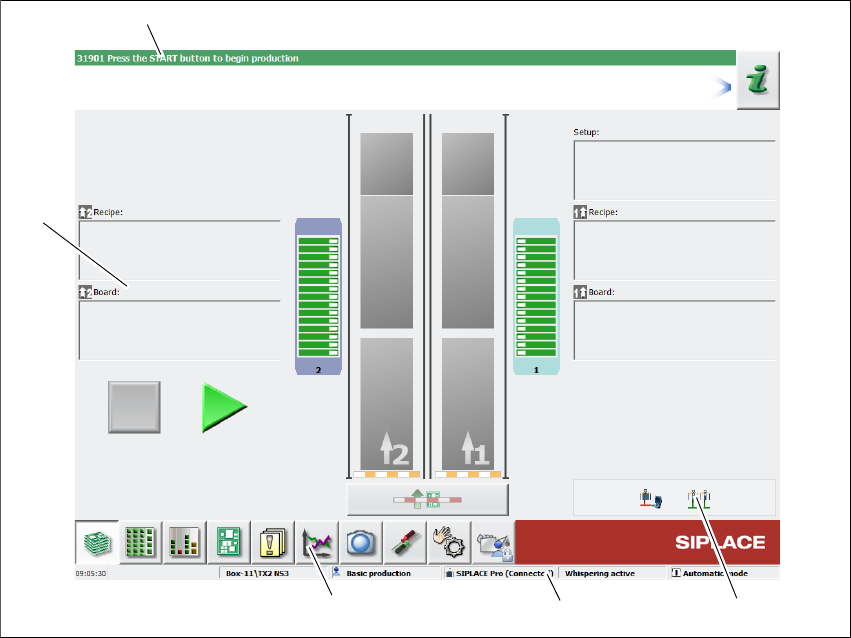

Fig. 5.5 - 1 Componentele interfeţei de operare (Exemplu)
Legendă
(1) Câmpul de stare (indicatorul de stare şi erori)
(2) Zona de prelucrare / zona de afişare
(3) Bara de simboluri
(4) Linia de informaţii
(5) Afişarea configuraţiilor modificate şi a opţiunilor suplimentare
(1)
(2)
(3)
(4)
(5)
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.5 Interfaţa de operare
229
5.5.1 Câmpul de stare
În câmpul de stare sunt afişate starea actuală a plantatorului de componente, ultima eroare apă-
rută şi acţiunea de necesară.
În partea dreaptă a câmpului de stare sunt afişate următoarele simboluri, în funcţie de stare:
(verde) Activează asistenţa contextuală pentru ecranul curent. Toate elementele de comandă de
pe ecran sunt explicate pe scurt
(Roşu) Porneşte sistemului de asistenţă, care arată cauzele posibile pentru eroarea actuală şi
măsurile de înlăturare (vezi paragraful 5.6.1
, pagina 237).
Deschide o fereastră de dialog, în care apare sursa erorii, textul mesajului de eroare împreună cu
data şi ora apariţiei (vezi paragraful 5.6.1
, pagina 237). De aici poate fi apelată şi funcţia de asis-
tenţă pentru eroarea actuală.
Deschide vederea detaliată pentru eroarea actuală. În această vedere se pot apela direct măsu-
rile de remediere a defectelor (se va afişa numai la anumite mesaje de eroare).
Şterge eroarea actuală afişată din câmpul de stare.
5.5.2 Zona de afişare şi zona de prelucrare
În această zonă sunt afişate butoanele pentru reglarea/declanşarea funcţiilor, informaţii generale
despre placa de circuite, configuraţie, lot şi alte indicaţii.
Prin obiecte animate şi marcate cu diverse culori sunt indicate procesele sau stările (de exemplu
Prelucrare, Locaţie goală etc.).
O listă cu toate tastele şi informaţiile veţi găsi în Ajutorul Online.
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.5 Interfaţa de operare Începând cu versiunea 714.0 12/2020
230
5.5.3 Bara de simboluri
Pe bara de simboluri se află butoanele corespunzătoare funcţiilor principale ale softului staţiei.
Prin aceasta panourile de operare se pot comuta la alte vederi şi acolo se pot folosi alte funcţii
(vezi paragraful 5.5.5
, pagina 234).
5

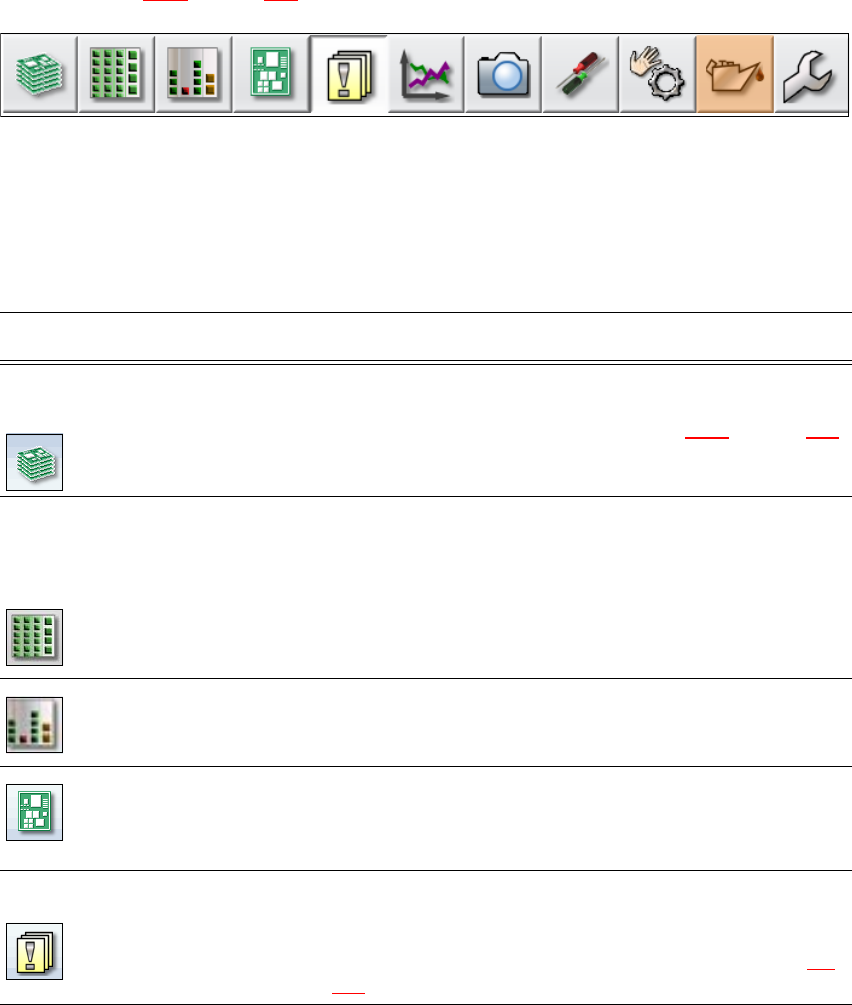

Fig. 5.5 - 2 Bara de simboluri
Butoanele variază în funcţie de configuraţie şi nivelul de operare setat. Unele ecrane sunt dispo-
nibile numai la nivele de operare mai înalte.
În tabelul următor este prezentată o descriere succintă a butoanelor şi funcţiilor principale.
5
Simbol Ecran Descriere
Producţie
(ecranul princi-
pal)
Afişarea stării plantatorului de componente pentru sarcinile cel mai
frecvent utilizate în timpul producţiei.
Afişarea stărilor de funcţionare, vezi paragraful 5.5.2
, pagina 229.
Afişarea locaţiilor, denumirii configuraţiei, denumirii lotului, modifi-
cărilor configuraţiei şi opţiunilor suplimentare.
Modul de alimen-
tare, componente
şi pipete
Configuraţia poate fi apelată individual pentru fiecare dintre cele 4
locaţii.
Verificarea configuraţiei modulelor de alimentare, componentelor
şi pipetelor.
Învăţarea formelor carcaselor şi a formelor alveolelor cu compo-
nente.
Afişarea controlului nivelului de umplere.
Vedere nivel de
umplere
Utilizatorului i se indică în timpul plantării în orice moment dacă
transportorii rulează gol şi trebuie umplute din nou.
Plăci de circuite Afişarea plăcilor de circuite şi a listei poziţiilor de plantare.
Verificarea şi reglarea plăcilor de circuite şi a componentelor.
Învăţarea marcajelor.
Mesaje Afişarea mesajelor referitoare la evenimentele actuale şi anterioa-
re. Mesajele sunt diferenţiate în funcţie de tipul lor. Se afişează un
tabel pentru erorile de pistă, erorile de transport, erorile de maşină,
erorile generale şi mesajele de eroare în lanţ (vezi paragraful 5.6
,
pagina 236
).
