5.5.5 Setări
În ecranul "Setări" puteţi modifica diverse setări ale utilizatorului, opţiuni software şi opţiuni ale
plantatorului de componente.
Clicaţi pe "Setări" în bara de simboluri.
În partea dreaptă este afişată o bară de simboluri suplimentară. În tabelul următor este prezentată
o descriere succintă a simbolurilor şi setărilor.
5
Simbol Setări Descriere
Setări maşină Numai pentru "Producţie avansată", "Service client" sau "Service
SIPLACE".
Setarea regimului de operare şi a opţiunilor (de exemplu opţiunile
de funcţionare).
Oprirea plantatorului de componente
Comutarea în sistemul de operare.
Setări
utilizator
Setarea nivelelor de operare (vezi paragraful 5.3.3
, pagina 223).
Setarea limbii. În mod standard puteţi selecta „Germană“, „Engle-
ză“ sau „Chineză". ASM vă pune la dispoziţie spre descărcare şi
alte limbi naţionale.
Alte opţiuni pot fi configurate de la nivelul de operare "Producţie
avansată" în sus.
Opţiunile maşinii La nivelul de operare "Producţie" nu este posibilă modificarea
opţiunilor.
Configurarea opţiunilor plantatorului de componente.
Opţiuni software Numai pentru "Service client" sau "Service SIPLACE".
Pot fi activate aici diverse funcţii de testare.
Setări GUI Verificarea şi stabilierea setării GUI.
Sumarul sisteme-
lor externe conec-
tate
Afişarea tuturor sistemelor externe conectate (de exemplu OIS,
SetupCenter). Afişarea stării conexiunii şi a cantităţii de memorie
ocupată sau ştergerea sistemelor conectate.
Plantatorul de
componente în-
vecinat
Afişarea plantatorilor de componente învecinate.
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.5 Interfaţa de operare
235
5.5.6 Operare orientată pe aplicaţie prin marcaje cu culori
Pe interfaţa de operare este posibilă evidenţierea colorată a simbolurilor, butoanelor şi ecranelor.
Prin intermediul diverselor evidenţieri colorate veţi putea observa imediat, de exemplu, atunci
când este necesară o intervenţie a operatorului sau când există anumite avertizări.
În softul staţiei sunt utilizate următoarele marcaje colorate:
5
Culoare Stare Semnificaţie
Roşu Alarmă Este necesară intervenţia operatorului.
Numai în ecranul "Modul alimentator, componente şi pipete".
Portocaliu Avertizare Există o indicaţie pentru operator.
O intervenţie imediată a operatorului nu este însă necesară.
Numai în ecranul "Modul alimentator, componente şi pipete".
Verde În curs de prelu-
crare
Simbolul sau butonul deţine controlul asupra plantatorului de
componente şi starea acesteia este în regulă.
Numai în ecranele "Producţie", "Modul alimentator, compo-
nente şi pipete", "Placă de circuite", "Verificare senzori şi
funcţii" şi "Service".
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.6 Mesaje de eroare şi ajutorul online Începând cu versiunea 714.0 12/2020
236
5.6 Mesaje de eroare şi ajutorul online
Dacă apar alarme în timpul lucrului la plantatorul de componente electronice, mesajul de alarmă
este afişat cu roşu în câmpul de stare al interfeţei de operare. Simbolul pentru informaţii alarmă
este activ.
Butonul evidenţiat cu roşu de pe bara de simboluri semnalizează faptul că este necesară o inter-
venţie a operatorului.
5

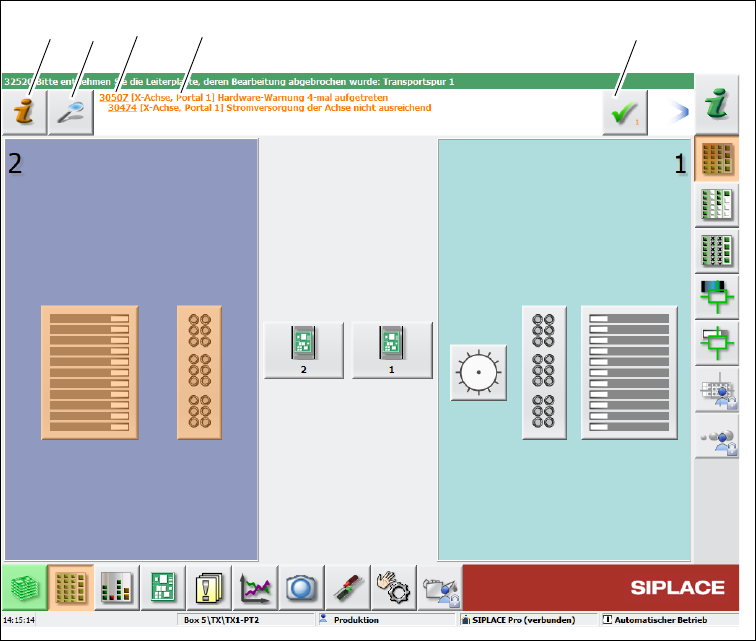

Fig. 5.6 - 1 Vedere cu mesaj de eroare (Exemplu)
Legendă pentru Fig. 5.6 - 1
(1) Simbolul "Informaţii alarmă": pentru apelarea ajutorului pentru alarma actuală
(2) Simbolul "Detalii": pentru apelarea informaţiilor detaliate (de ex. sursa erorii, ora apariţiei)
(3) Nr. alarmă
(4) Mesaj alarmă: Informaţie scurtă referitoare la alarmă
(5) Simbolul "Confirmare alarmă": pentru ştergerea afişajului alarmei
(1)
(2) (3)
(4)
(5)
