5 Sarcini la plantatoarele de componente Instrucţiuni de utiliza re SIPLACE TX 5.7 Lămpi de semnalizare cu claxon Începând cu versiunea 714.0 12 /2020 242 5.7.2 Afişare st are şi semnificaţia acesteia 5.7.2.1 Configurare…

Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente

Începând cu versiunea 714.0 12/2020 5.7 Lămpi de semnalizare cu claxon

241

5.7.1.2 Lămpi de semnalizare cu două culori (opţional)

Fig. 5.7 - 2 Lămpi de semnalizare pentru stările de funcţionare (două culori)

L1 Lampă de semnalizare, albă

L2 Lampă de semnalizare, verde

(L2)

(L1)

5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX

5.7 Lămpi de semnalizare cu claxon Începând cu versiunea 714.0 12/2020

242

5.7.2 Afişare stare şi semnificaţia acesteia

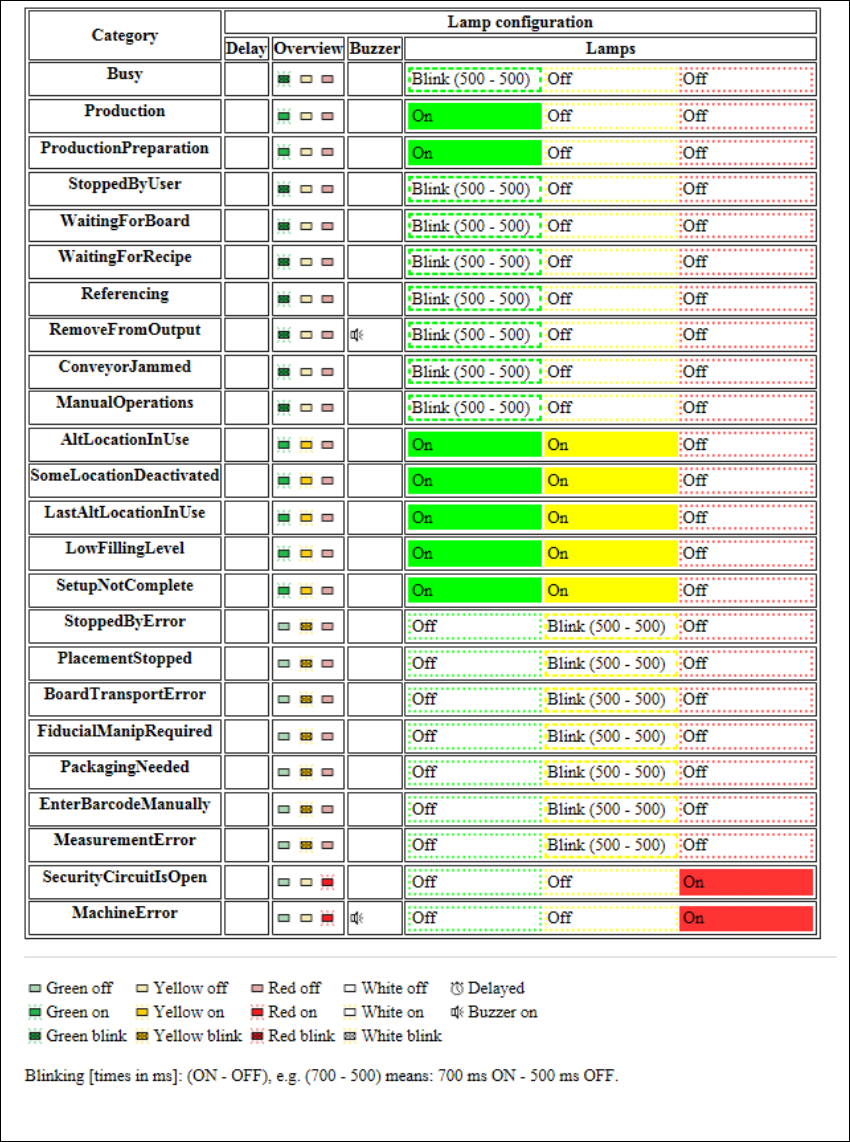

5.7.2.1 Configurarea lămpii de semnalizare cu trei culori şi a claxonului

Fig. 5.7 - 3 Configurarea lămpii de semnalizare cu trei culori şi a claxonului

Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente

Începând cu versiunea 714.0 12/2020 5.7 Lămpi de semnalizare cu claxon

243

5.7.2.2 Configurarea lămpii de semnalizare cu trei culori cu întârziere şi a claxonului

Fig. 5.7 - 4 Configurarea lămpii de semnalizare cu trei culori şi a claxonului
