5.10.4.3 Introducerea benzii în modulul alimentator X
5

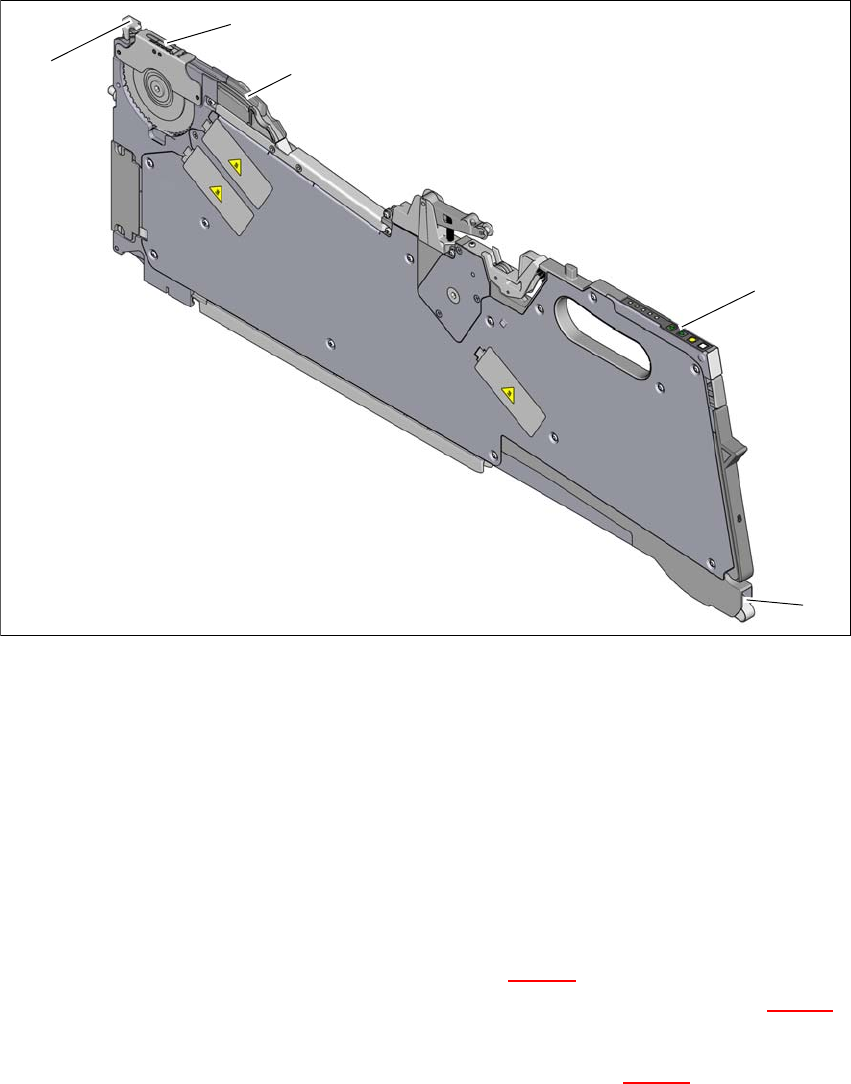

Fig. 5.10 - 4 Introducerea benzii cu componente
(1) Orificiul de intrare al canalului de ghidare a benzii
(2) Panou de operare
(3) Orificiu de ieşire al canalului de ghidare a benzii
(4) Cadru de preluare
(5) Pârghie pentru ridicarea cadrului de preluare
5
Ţineţi banda astfel încât orificiile de transport să se afle în partea stângă, privind în direcţia
de transport.
Împingeţi banda în orificiul de intrare (Poz. 1 din Fig. 5.10 - 4) a canalului de ghidare bandă
şi mai departe, până când banda iese prin orificiul de ieşire a benzii (Poz. 3 din fig. 5.10 - 4
).
Extrageţi banda în sus şi răsfrângeţi folia de acoperire înapoi în partea superioară a benzii.
Introduceţi începutul benzii sub cadrul de preluare (Poz. 2 din Fig. 5.10 - 5) şi apoi împingeţi
mai departe, până când banda de loveşte de roata cu ştifturi.
(1)
(2)
(3)
(4)
(5)
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.10 Montarea modulelor alimentatoare
257
5

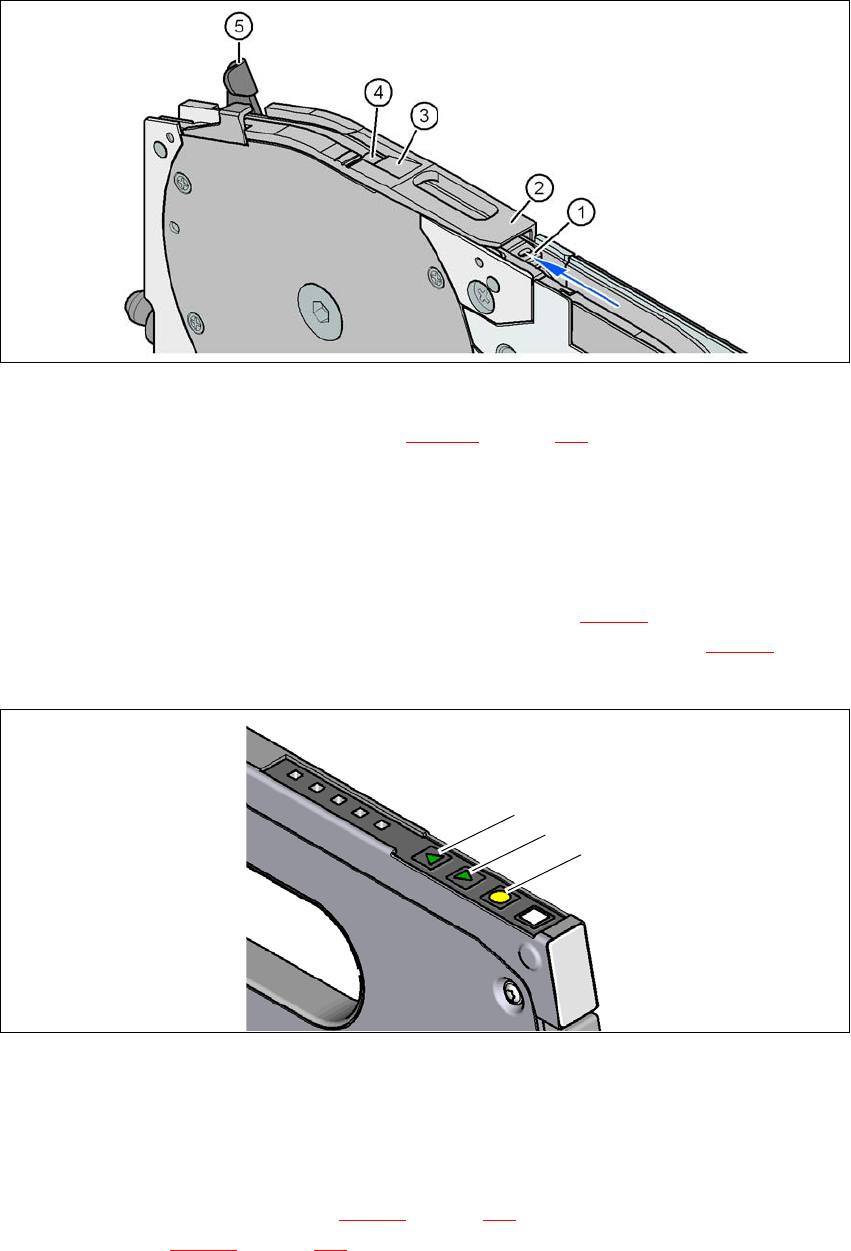

Fig. 5.10 - 5 Cadrul de preluare al modulului alimentator de bandă
(1) Reazem bandă, amovibil (Vezi secţiunea 5.10.4.4, pagina 259)
(2) Cadru de preluare
(3) Muchie de tragere pentru folia de acoperire
(4) Zonă de preluare a componentelor
(5) Pârghie pentru ridicarea şi blocarea cadrului de preluare
Pe panoul de operare apăsaţi tasta ÎNAINTE (Poz. 1 din Fig. 5.10 - 6) până când locul de
îndoire a foliei de acoperire se găseşte în zona de preluare (Poz. 4 din Fig. 5.10 - 5
) a com-
ponentei.
5
Fig. 5.10 - 6 Panou de comandă cu afişaj LED
(1) Butonul ÎNAINTE pentru transportarea înainte a benzii
(2) Butonul ÎNAPOI pentru transportarea înapoi a benzii
(3) Butonul FOLIE pentru tensionarea foliei de acoperire
Împingeţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina 257) în faţă pentru ca cadrul de preluare
(Poz. 2 în Fig. 5.10 - 5
, pagina 257) să se ridice în prima poziţie de raster.
(1)
(2)
(3)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.10 Montarea modulelor alimentatoare Începând cu versiunea 714.0 12/2020
258
Extrageţi folia de acoperire trăgând-o lateral de-a lungul cadrului de preluare, către înainte şi
pe sub cadrul de preluare.
Intoarceţi folia de acoperire până când se aşază pe muchia de tragere (Poz. 3 din Fig. 5.10 -
5, pagina 257).
5
Rabateţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina 257) înapoi pentru ca cadrul de preluare să
coboare.
Trageţi folia de acoperire peste balansierul foliei de acoperire (Poz. 2 din Fig. 5.10 - 7) până
la roţile de oprire a foliei (Poz. 1 din Fig. 5.10 - 7
).
5

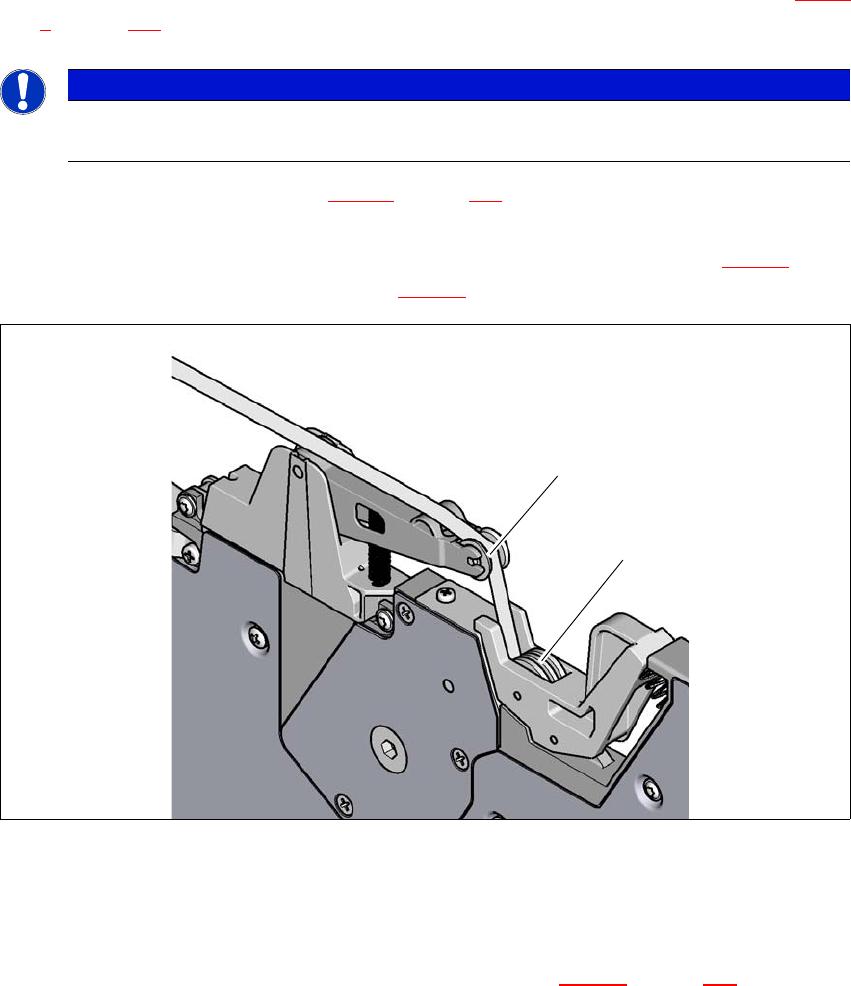

Fig. 5.10 - 7 Tragerea foliei de acoperire la rolele de presare a foliei de acoperire
(1) Role de presare a foliei de acoperire
(2) Folie de acoperire
5
Pe panoul de operare apăsaţi tasta FOLIE (Poz. 3 din Fig. 5.10 - 6, pagina 257) până când
folia de acoperire se întinde. Balansierul foliei de acoperire se înclină în jos şi opreşte motorul
de acţionare.
Retezaţi banda la nivelul capătului anterior al modulului alimentator.
INDICAŢIE
Coborâţi cadrul de preluare numai după ce folia de acoperire este aşezată pe mu-
chia de tragere.
(1)
(2)
