Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente Începând cu versiunea 714.0 12/2020 5.11 Respectarea afişajelor l a modulul alimentator 259 5.10.4.4 Senzori de rupere Modulele SIPLACE SmartF…
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.10 Montarea modulelor alimentatoare Începând cu versiunea 714.0 12/2020
258
Extrageţi folia de acoperire trăgând-o lateral de-a lungul cadrului de preluare, către înainte şi
pe sub cadrul de preluare.
Intoarceţi folia de acoperire până când se aşază pe muchia de tragere (Poz. 3 din Fig. 5.10 -
5, pagina 257).
5
Rabateţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina 257) înapoi pentru ca cadrul de preluare să
coboare.
Trageţi folia de acoperire peste balansierul foliei de acoperire (Poz. 2 din Fig. 5.10 - 7) până
la roţile de oprire a foliei (Poz. 1 din Fig. 5.10 - 7
).
5
Fig. 5.10 - 7 Tragerea foliei de acoperire la rolele de presare a foliei de acoperire
(1) Role de presare a foliei de acoperire
(2) Folie de acoperire
5
Pe panoul de operare apăsaţi tasta FOLIE (Poz. 3 din Fig. 5.10 - 6, pagina 257) până când
folia de acoperire se întinde. Balansierul foliei de acoperire se înclină în jos şi opreşte motorul
de acţionare.
Retezaţi banda la nivelul capătului anterior al modulului alimentator.
INDICAŢIE
Coborâţi cadrul de preluare numai după ce folia de acoperire este aşezată pe mu-
chia de tragere.
(1)
(2)
Instrucţiuni de utilizare SIPLACE TX 5 Sarcini la plantatoarele de componente
Începând cu versiunea 714.0 12/2020 5.11 Respectarea afişajelor la modulul alimentator
259
5.10.4.4 Senzori de rupere
Modulele SIPLACE SmartFeeder pot fi echipate ulterior cu senzori de rupere.
Modulele SIPLACE SmartFeeder cu senzor de rupere deja instalat sunt de asemenea disponibile
(vezi secţiunea 3.8
, începând de la pagina 153).
5.10.5 Echipare cu componente SIPLACE SmartFeeder
Operarea şi echiparea sunt descrise în Job Guide al SIPLACE SmartFeeder X/Xi.
5.11 Respectarea afişajelor la modulul alimentator
5

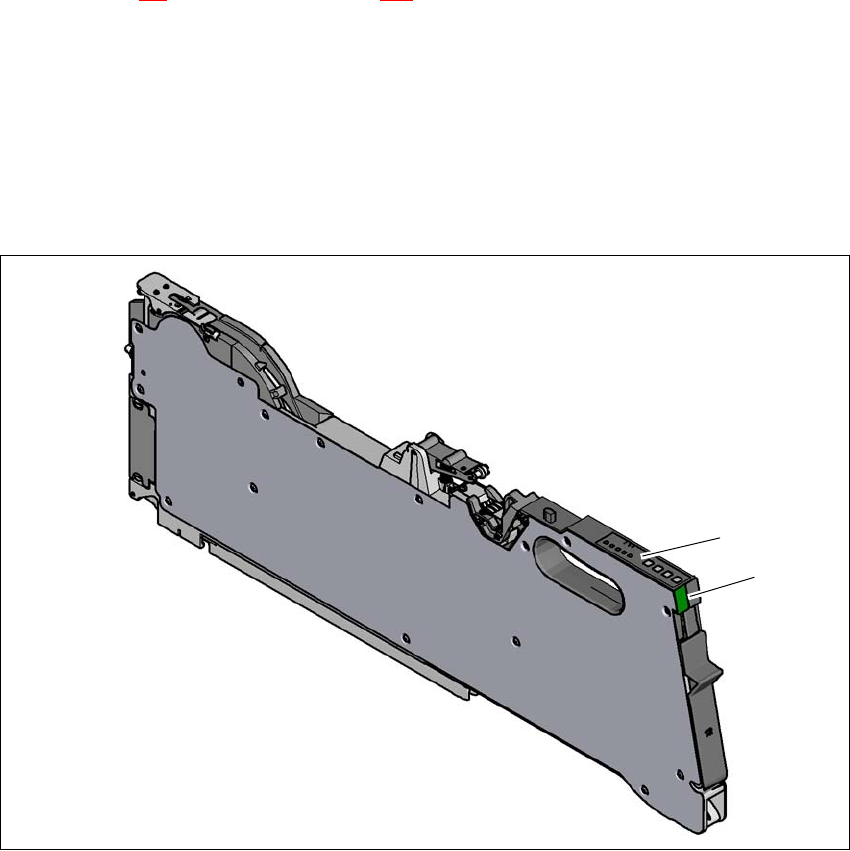

Fig. 5.11 - 1 SIPLACE SmartFeeder X
(1) Panou de comandă - Afişaj LED
(2) Indicator de stare
(2)
(1)
5 Sarcini la plantatoarele de componente Instrucţiuni de utilizare SIPLACE TX
5.11 Respectarea afişajelor la modulul alimentator Începând cu versiunea 714.0 12/2020
260
5.11.1 Panou de comandă - Afişaj LED
Pentru semnalizarea stării de funcţionare SIPLACE SmartFeeder dispun de un panou de co-
mandă cu afişaje LED pentru fiecare pistă.
5
Fig. 5.11 - 2 Buton, LED şi afişaje de stare: Exemplu, SIPLACE SmartFeeder de 2x8 mm
(1) Butonul SET
(2) Butonul Folie
(3) Butonul Înapoi
(4) Butonul Înainte
(5) Buton schimbare pistă stânga-dreapta
(6) LED L pista din stânga activă
(7) LED 1 mm lungime pas pista din stânga
(8) LED 2 mm lungime pas pista din stânga
(9) LED 4 mm lungime pas pista din stânga
(10) LED 8 mm lungime pas pista din stânga
(11) LED L pista din dreapta activă
(12) LED 1 mm lungime pas pista din dreapta
(13) LED 2 mm lungime pas pista din dreapta
(14) LED 4 mm lungime pas pista din dreapta
(15) LED 8 mm lungime pas pista din dreapta
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
