Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei Începând cu versiunea 714.0 12/2020 6.1 Schimbător de pipete 271 6.1.1.2 Schimbător de pipete îngust C&P20 P2 / C&P20 M3 cu 3 mag azii Schimbătorul de pip…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.1 Schimbător de pipete Începând cu versiunea 714.0 12/2020
270
6.1.1 Schimbătorul de pipete SIPLACE SpeedStar C&P20 P2 / C&P20 M3
6.1.1.1 Schimbătorul de pipete scurt cu 4 magazii
Schimbătorul de pipete scurt cu 4 magazii este folosit la SIPLACE TX1/2.
Cod articol 03103649-xx Schimbător de pipete construcţie de bază CP/all - scurt
Cod articol 03101503-xx Magazia de pipete 60xx/40xx cu 20 locaşuri
6

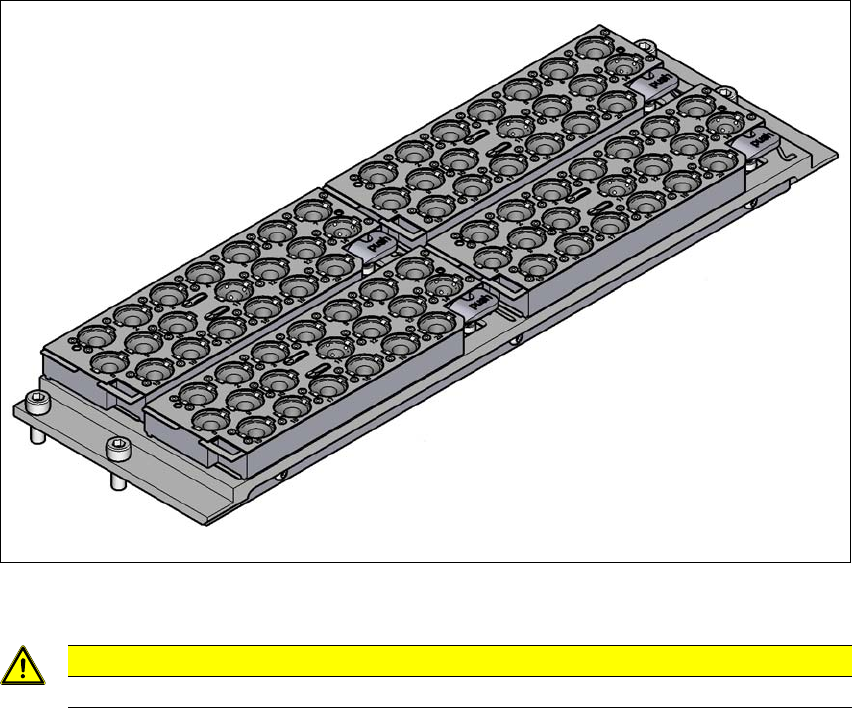

Fig. 6.1 - 1 Schimbător de pipete scurt pentru SIPLACE SpeedStar cu 4 magazii
6
ATENŢIE
Folosiţi această magazie de pipete numai împreună cu SpeedStar.
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.1 Schimbător de pipete
271
6.1.1.2 Schimbător de pipete îngust C&P20 P2 / C&P20 M3 cu 3 magazii
Schimbătorul de pipete îngust cu 3 magazii este folosit la SIPLACE TX2i / TX2i m / TX2i m 4 mm.
Cod articol 03129201-xx Schimbător de pipete pentru TX2 i/ TX2i m
Cod articol 03101503-xx Magazia de pipete 40xx/60xx cu 20 locaşuri
Cod articol 03218226-xx Magazia de pipete 40xx
6

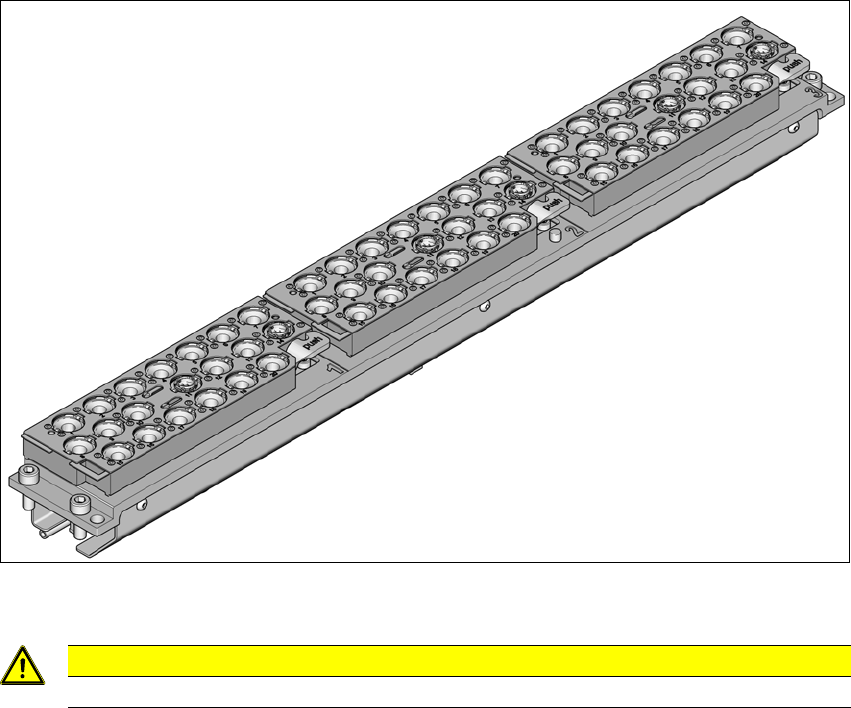

Fig. 6.1 - 2 Schimbător de pipete pentru SIPLACE SpeedStar cu 3 magazii
6
ATENŢIE
Folosiţi această magazie de pipete numai împreună cu SpeedStar.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.1 Schimbător de pipete Începând cu versiunea 714.0 12/2020
272
6.1.1.3 Date tehnice
6
Schimbător de pipete pentru SIPLACE SpeedStar (C&P20 P2 / C&P20 M3)
Numărul magaziilor pe locaţie
*a
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
*)a La schimbătorul de pipete trebuie echipate întotdeauna toate magaziile.
4
3
3
Numărul locaşului de pipete pe locaţie
SIPLACE TX1/TX2
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
80
60
60
Configuraţie standard
SIPLACE TX1/TX2 pe locaţie
SIPLACE TX2i / TX2i m
SIPLACE TX2i m 4 mm
4 magazii cu 80 de locaşuri de pipete
3 magazii cu 60 de locaşuri de pipete
3 magazii cu 60 de locaşuri de pipete
Tipuri de pipete 40xx/60xx
