6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX 6.1 Schimbător de pipete Începând cu versiunea 714.0 12/2020 282 6 Fig. 6.1 - 9 Schimb ă torul de pipete pentru C&P/CPP - schimbare maga zie (1) Pârg hie pent…
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.1 Schimbător de pipete
281
6
Programarea schimbătorului de pipete este descrisă în instrucţiunile de utilizare SIPLACE
Pro.
6.1.3.2 Schimbarea magaziei
Apăsaţi pârghia (Poz. 1 din Fig. 6.1 - 9, pagina 282), pentru a desprinde magazia de pe sfe-
rele butoanelor (Poz. 5 din Fig. 6.1 - 9
, pagina 282). Ridicaţi magazia de pe suport.
6
INDICAŢIE
Pericol de prindere!
Dacă componentele cad pe magazie, acest lucru poate constitui pericol de prindere a
plăcii de blocare.
Evitaţi căderea componentelor pe magazii.
Curăţaţi aşadar în mod regulat magaziile şi locaţiile libere.
AVERTIZARE
Pericol de coliziune cu capul în cazul în care pârghia atârnă în afară!
O pârghie (Poz. 1 din Fig. 6.1 - 9
) ce atârnă în afara magaziei poate duce la un crash al
capului de plantare.
Aveţi grijă ca pârghiile să nu se ridice peste nivelul magaziilor.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.1 Schimbător de pipete Începând cu versiunea 714.0 12/2020
282
6

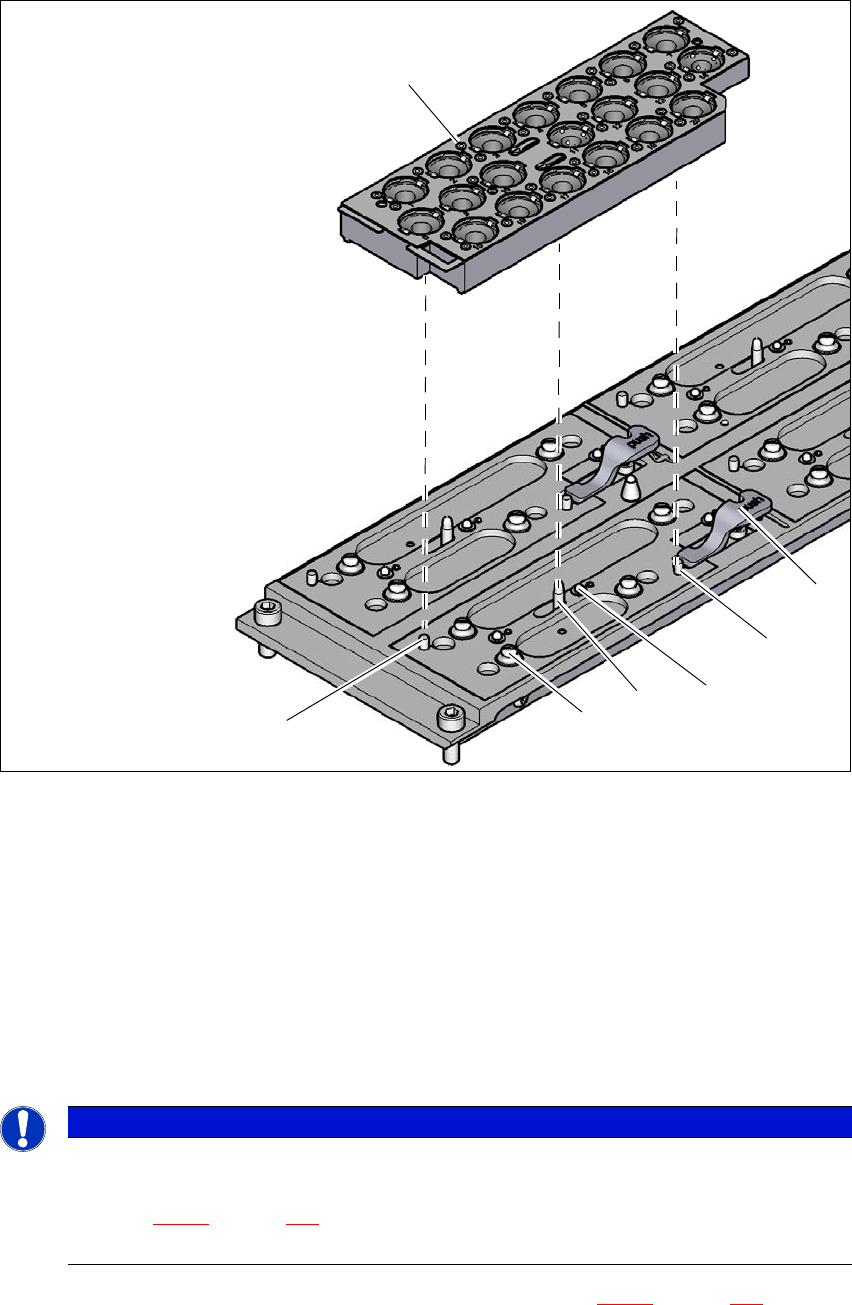

Fig. 6.1 - 9 Schimbătorul de pipete pentru C&P/CPP - schimbare magazie
(1) Pârghie pentru ridicarea magaziei
(2) Ştift cilindric, se angrenează în orificiul magaziei
(3) Ştift elastic pentru declanşarea microîntrerupătorului
(4) Ştiftul mecanismului de culisare, deplasează placa de blocare
(5) Sfera butonului
(6) Ştift cilindric, se angrenează în orificiul alungit al magaziei
(7) Placă de blocare în poziţia „Magazie blocată”
6
Aşezaţi magazia pe sfera butonului de retenţie (Poz. 5 din Fig. 6.1 - 9, pagina 282).
Apăsaţi uniform magazia în jos, astfel încât sferele butoanelor de retenţie să se cupleze si-
multan la toate butoanele de retenţie.
INDICAŢIE
Deplasaţi placa de blocare în poziţia „Magazie blocată”.
Înainte de utilizare, orientaţi astfel magazia încât ştifturile cilindrice (Poz. 2 şi 6 din
Fig. 6.1 - 9
, pagina 282) să poate să alunece în alezajele de centrare şi în gaura
alungită.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.1 Schimbător de pipete
283
6.1.3.3 Detectarea poziţiei
Fiecare magazie a schimbătorului de pipete are două repere de ajustare pentru stabilirea poziţiei.
6
Fig. 6.1 - 10 Magazie de pipete - numerotarea locaşurilor, reperele pentru stabilirea poziţiei şi a poziţiei unghiulare
(1) Placă de blocare în poziţia „Magazie deschisă”
(2) Repere de ajustare pentru stabilirea poziţiei
(1)
(2)
(2)
