6.5 SIPLACE JTF-ML2
Cod articol 00588116-xx JTF ML II (Tray modul alimentare)
Cod articol 00588177-xx JTF-ML II magazie tavă casetă 7
Cod articol 00588199-xx JTF-ML II magazie tavă casetă 9
Cod articol 00588117-xx Kit de montaj pentru JTF ML 2
Cod articol 00588112-xx Masă de schimb JTF-ML
6.5.1 Descriere
SIPLACE JTF-ML 2 este un schimbător automat şi rapid pentru magazii-tavă standard JEDEC.
La SIPLACE TX1/TX2/TX2 m se poate monta un SIPLACE JTF-ML 2 la locaţia 1. SIPLACE JTF-
ML 2 se montează lângă banda de evacuare sau în poziţie laterală faţă de căruciorul de compo-
nente.
SIPLACE JTF-ML 2 stochează până la 18 magazii-tavă subţiri JEDEC sau opţional 14 magazii-
tavă groase JEDEC (în funcţie de tipul magaziei) într-o casetă schimbabilă şi pune la dispoziţie
aceste în mod selectiv. La plantatoarele de componente se poate aduce diferite tipuri de compo-
nente cu timpi de schimbare magazie-tavă variabili.
Pentru utilizarea JTF-ML 2 la locaţie trebuie instalată căruciorul de componente pentru JTF-ML 2
cu codul articol Nr. 03123556-02. În plus trebuie să existe prelungirea benzii de evacuare.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE TX
6.5 SIPLACE JTF-ML2 Începând cu versiunea 714.0 12/2020
294
6.5.2 Vedere de ansamblu
6

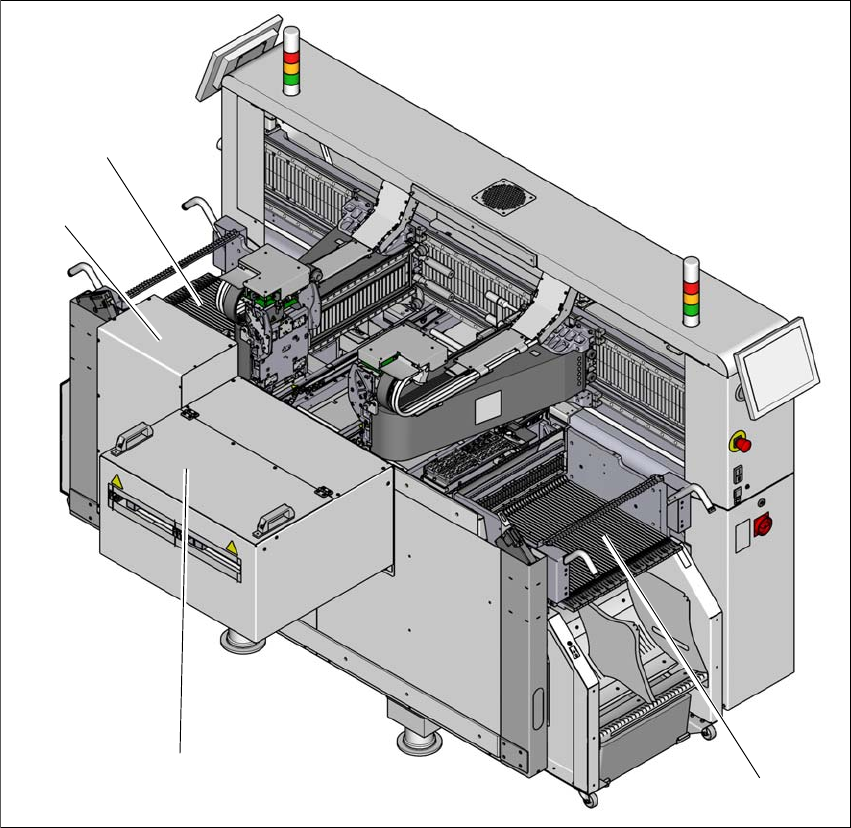

Fig. 6.5 - 1 SIPLACE JTF-ML2 la SIPLACE TX2
(1) JTF-ML2
(2) Masa componentelor JTF
(3) Masa componentelor TX
(4) Prelungire bandă de evacuare
(1)
(2)
(3)
(4)
Instrucţiuni de utilizare SIPLACE TX 6 Extensiile staţiei
Începând cu versiunea 714.0 12/2020 6.5 SIPLACE JTF-ML2
295
6.5.3 Date tehnice
6
Date tehnice
Lăţime x lungime x înălţime (turn) 374,5 mm x 322,7 mm x 707,0 mm
Lăţime x lungime x înălţime (transportor) 356,2 mm x 346,0 mm x 68,2 mm
Greutate Turn (gol): 26,3 kg (58,0 lbs.)
În total: ~36 kg (79,4 lbs.) (în funcţie de aplicaţie)
Capacitate de stocare
Specificaţie magazie tavă JEDEC JEDEC Standard: 95-1 & IEC 60286-5
Magazie-tavă subţire 18 magazii-tavă JEDEC sau
18 table de magazie (Cookie Trays)
(în două casete)
Magazia tavă groasă (opţional) 14 magazii-tavă JEDEC sau
14 table de magazie (Cookie Trays)
(în două casete)
Timpi de schimbare magazie-tavă de la 3,15 până la 6,1 secunde (în funcţie de
aplicaţie
*a
)
*)a 3,15 secunde până la următoarea magazie-tavă cu acceleraţia maximă, 6,1 secunde de la prima până la
cea de-a noua magazie tavă cu acceleraţie minimă
Sertar n după n+1 de la 3,15 până la 5,4 secunde (acceleraţia maxi-
mă)
Casetă
Lăţime x lungimex înălţime 343,7 mm x 136 mm x 137 mm
Greutatea maximă de încărcare (pe casetă 4,45 kg (incl. greutatea casetei)
