Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare 43 2.2.1 Panouri de avertizare la plant atoarele de componente (pano uri st andard) Fig. 2.2 - 1 …

100%1 / 332
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
42
2.2 Panouri de avertizare
Figurile următoare redau SIPLACE TX2. Pentru toate celelalte tipuri de plantatoare de compo-
nente SIPLACE TX poziţia panourilor de avertizare este identică.
2
AVERTIZARE
Daune materiale la panourile de avertizare!
Panourile de avertizare pot fi deteriorate sau distruse de detergenţi sau diluanţii agresivi.
Nu curăţaţi panourile de avertizare cu agenţi de curăţare abrazivi sau soluţii de cu-
răţare caustice.
Înlocuiţi în principiu toate panourile de avertizare care lipsesc, sunt deteriorate sau
ilizibile.
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
43
2.2.1 Panouri de avertizare la plantatoarele de componente (panouri standard)

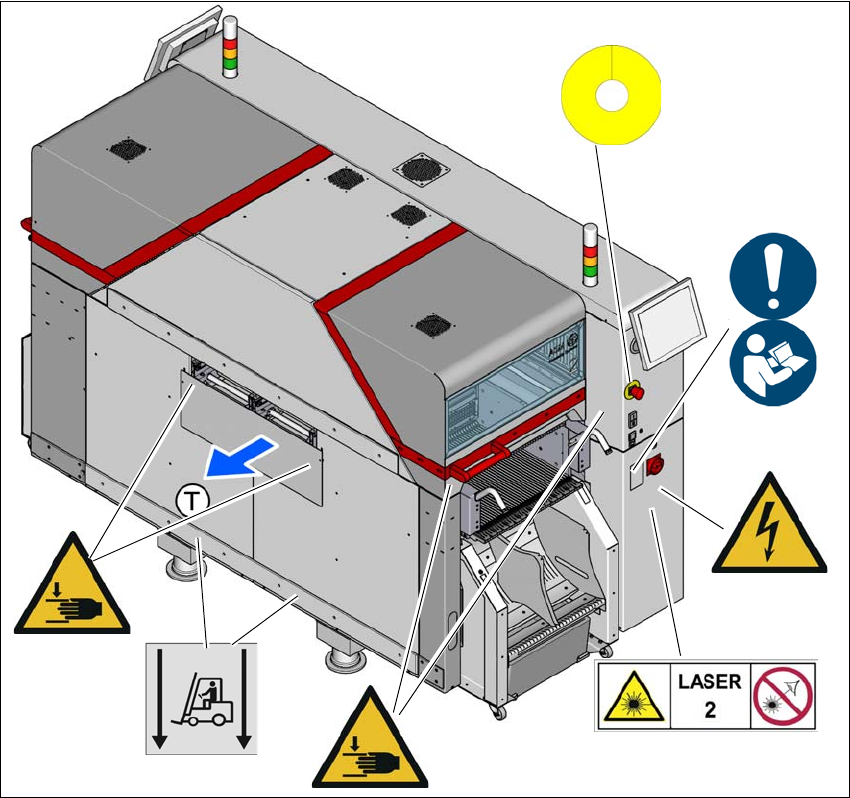

Fig. 2.2 - 1 Panouri de avertizare - locaţia 2 (panouri standard)
(1) Avertizare - vehicule uzinale (cărucior de ridicare sau stivuitor) se vor aşeza aici
Poz. M 002, cod articol: 03155798-01
Poz. W 024, cod articol 03155346-01
Poz. W 210, cod articol 03233439-01
Poz. W 012, cod articol 03155378-01
Poz. W Laser clasa 2, cod articol 03155298-01
(T) Direcţia de transport a plăcilor de circuite
W 024
W 210
W 024
M 002
W 012
(1)
W Laser clasa 2
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
44
Fig. 2.2 - 2 Panouri de avertizare - locaţia 1 (panouri standard)
Poz. P 006, cod articol - 03155631-01
Poz. W 024, cod articol 03155346-01
Poz. W 012, cod articol 03155378-01
Poz. W 210, cod articol 03233439-01
(T) Direcţia de transport a plăcilor de circuite
W 210
W 012
P 006
W 024
W 024
