Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare 45 Fig. 2.2 - 3 Panouri de avertizare în plantatoarele de co mponente (panouri standard) - Exempl…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
44

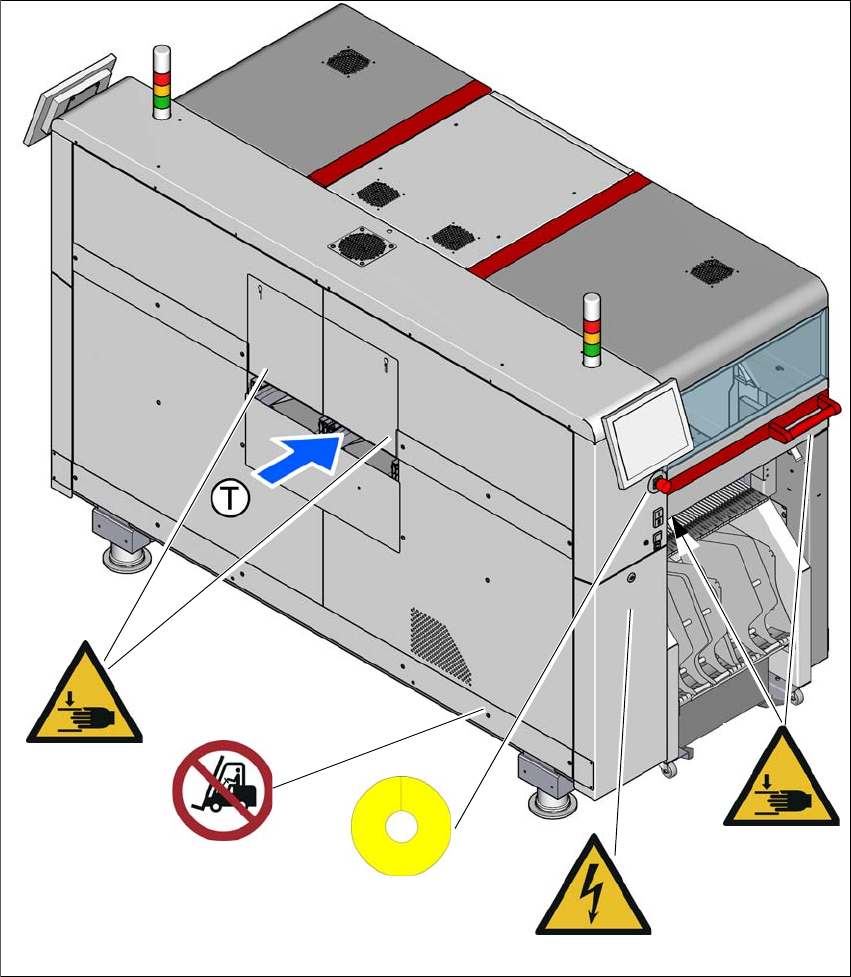

Fig. 2.2 - 2 Panouri de avertizare - locaţia 1 (panouri standard)
Poz. P 006, cod articol - 03155631-01
Poz. W 024, cod articol 03155346-01
Poz. W 012, cod articol 03155378-01
Poz. W 210, cod articol 03233439-01
(T) Direcţia de transport a plăcilor de circuite
W 210
W 012
P 006
W 024
W 024
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
45

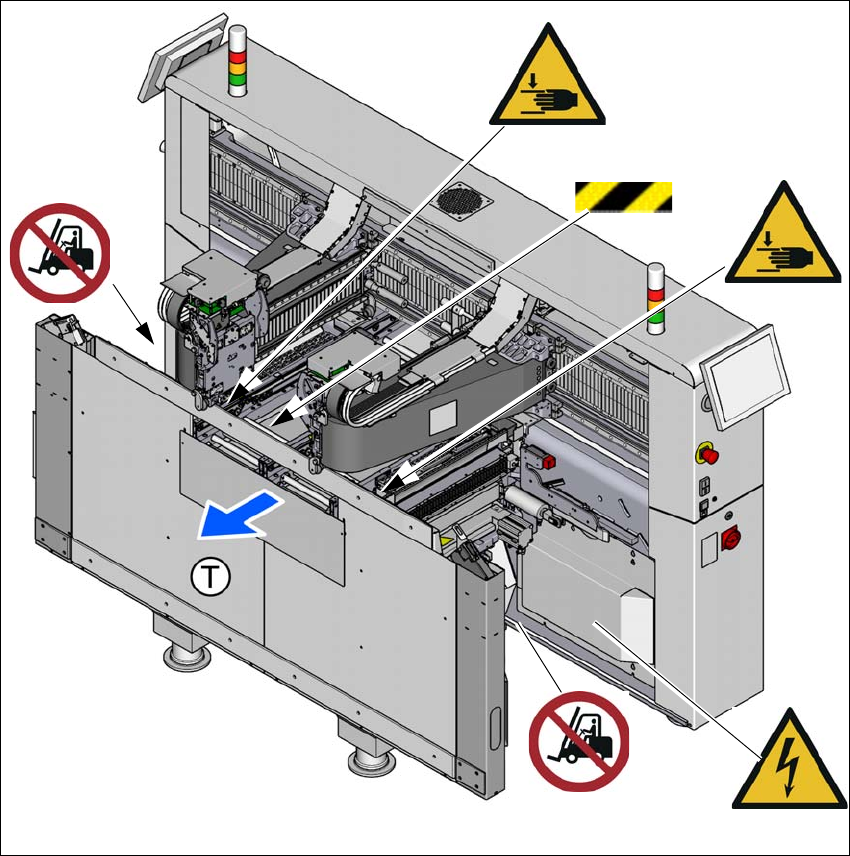

Fig. 2.2 - 3 Panouri de avertizare în plantatoarele de componente (panouri standard) - Exemplu SIPLACE TX2i )
(1) Dungi de avertizare la protecţia împotriva intervenţiei
Poz. P 006, cod articol - 03155631-01
Poz. W 024, cod articol 03155346-01
Poz. W 012, cod articol 03155378-01
(T) Direcţia de transport
Panourile de avertizare W 024 sunt aplicate pe partea interioară a învelişului metalic.
Dunga de avertizare este aplicată pe partea interioară a protecţiei împotriva intervenţiei.
1
W 024
W 012
P 006
P 006
W 024
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
46
2.2.2 Panouri de avertizare la plantatoarele de componente (panouri pentru China)

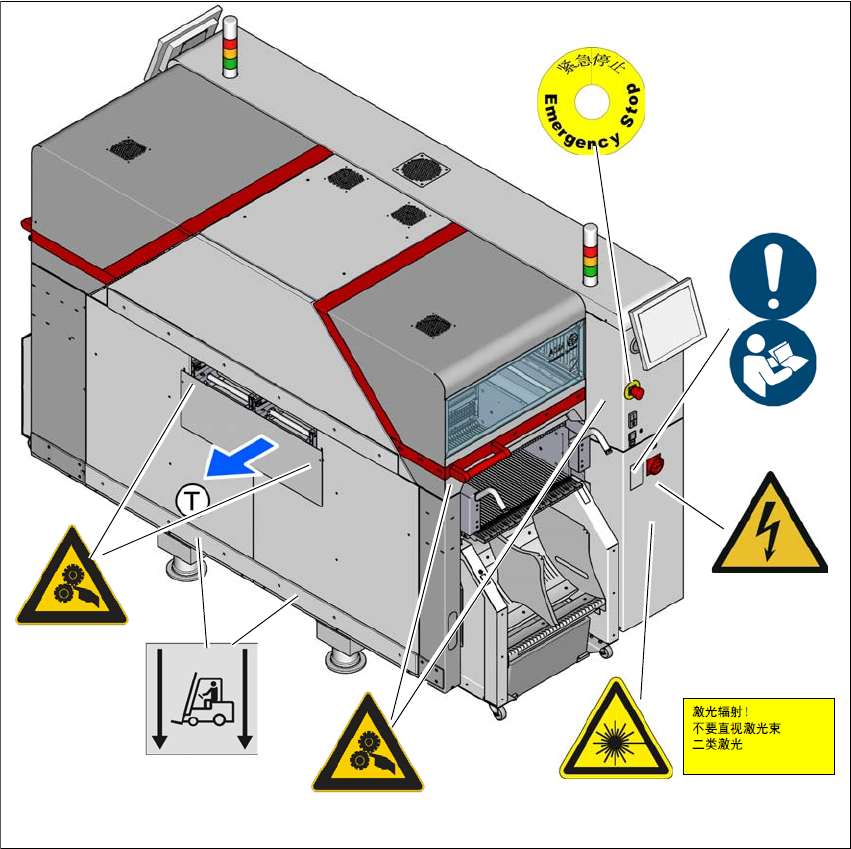

Fig. 2.2 - 4 Panouri de avertizare (panouri pentru China) - locaţia 2
(1) Avertizare - vehicule uzinale (cărucior de ridicare sau stivuitor) se vor aşeza aici
Poz. M 002, cod articol: 03155798-01
Poz. W 204-CN, cod articol 03149290-01
Poz. W 209-CN, Cod articol 03149080 -01
Poz. W 012, cod articol 03155378-01
Poz. W 004-CN, cod articol 03155348-01
(2) Panou cu text laser, cod articol 03155432-01
(T) Direcţia de transport a plăcilor de circuite
W 204-CN
W 209-CN
M 002
W 012
(1)
W 004-CN
W 204-CN
(2)
