2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX 2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020 48 Fig. 2.2 - 6 Panouri de avertizare în plantatoarele de componente (panouri pentru China, exemp…
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
47

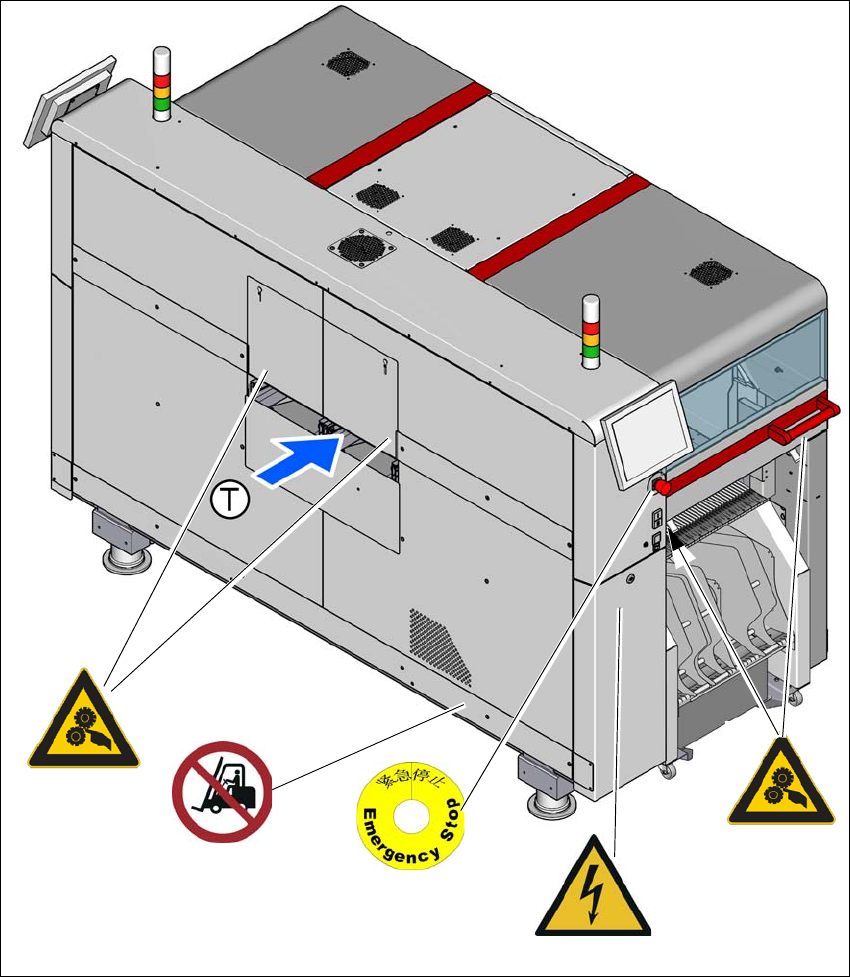

Fig. 2.2 - 5 Panouri de avertizare (panouri pentru China) - locaţia 1
Poz. P 006, cod articol - 03155631-01
Poz. W 204-CN, Cod articol 03149290-01
Poz. W 012, cod articol 03155378-01
Poz. W 209-CN, Cod articol 03149080 -01
(T) Direcţia de transport a plăcilor de circuite
W 204-CN
W 209-CN
W 012
P 006
W 204-CN
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
48
Fig. 2.2 - 6 Panouri de avertizare în plantatoarele de componente (panouri pentru China, exemplu SIPLACE TX2i)
(1) Dungi de avertizare la protecţia împotriva intervenţiei
Poz. P 006, cod articol - 03155631-01
Poz. W 204-CN, Cod articol 03149290-01
Poz. W 012, cod articol 03155378-01
(T) Direcţia de transport
Panourile de avertizare W 204-CN sunt aplicate pe partea interioară a învelişului metalic.
Dunga de avertizare este aplicată pe partea interioară a protecţiei împotriva intervenţiei.
1
W 012
P 006
P 006
W 204-CN
W 204-CN
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
49
2.2.3 Semnificaţia şi descrierea panourilor de avertizare
2.2.3.1 Panou indicator M002
2
MW 002 din Fig. 2.2 - 1, pagina 43, cod articol 03155798-01 sau
MW 002 din Fig. 2.2 - 4
, pagina 46, cod articol 03155798-01
(bucăţi pe plantator de componente: 1)
2.2.3.2 Panou de avertizare laser clasa 2
2
Poz. W Laser clasa 2 în Fig. 2.2 - 1, pagina 43, cod articol 03155298-01
(bucăţi pe plantator de componente: 1)
2.2.3.3 Panou de avertizare W 024
2
Poz. W 024 din Fig. 2.2 - 1, pagina 43, 2.2 - 2, pagina 44 şi 2.2 - 3, pagina 45 cod articol 03155346-
01 (bucăţi pe plantator de componente: 8)
2
2
2
2
2
2
2
2
Funcţionarea sigură a plantatoarelor de componente
Condiţia pentru o funcţionare a plantatorului de componente în
condiţii de siguranţă o constituie cunoaşterea şi respectarea in-
strucţiunilor de utilizare şi a indicaţiilor de siguranţă.
2
2
2
RADIAŢIE LASER
Laser clasa 2
Conform IEC 60825-1:2014
Nu priviţi în fascicul!
2
2
2
Avertizare la accidentarea mâinilor
Introducerea mâinilor poate conduce la răniri ale braţelor sau mâi-
nilor.
Nu umblaţi în plantatorul de componente în funcţionare.
Nu umblaţi în interiorul plantatorului de componente înveci-
nat.
