Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
67
2.2.11.2 Panouri de avertizare W 220
2
Poz. W 220 din Fig. 2.2 - 14, pagina 65 şi 2.2 - 15, pagina 66, cod articol 03114591-01
(bucăţi pe sursă de alimentare cu curent: 3).
2.2.11.3 Temperaturi ridicate la Gantry Control Unit (MGCU)
Poz. 1 în fig. 2.2 - 14, pagina 65 Panou indicator temperatură, cod articol 03031926-01
(bucăţi pe sursă de alimentare cu curent: 2).
2
2
Tensiuni de reţea periculoase!
Decuplaţi întrerupătorul general şi aşteptaţi 5 minute, până
la descărcarea condensatorilor.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
Pericol de arsuri din cauza temperaturii ridicate!
Carcasa Gantry Control Unit (MGCU) poate atinge temperaturi ridicate în ca-
zul unui regim continuu.
Precauţie la atingerea Gantry Control Unit (MGCU).
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.2 Panouri de avertizare Începând cu versiunea 714.0 12/2020
68

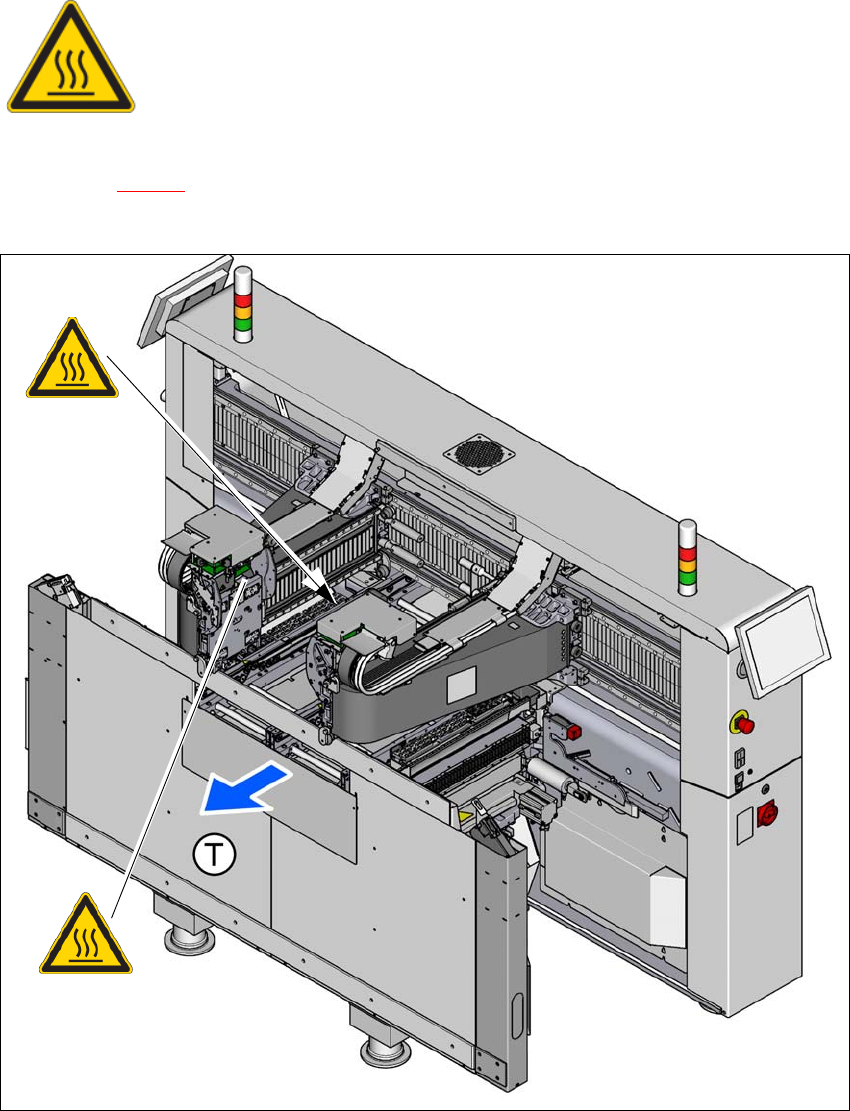

2.2.12 Temperaturi ridicate la Modular Head Control Unit (MHCU)
Poz. 1 în fig. 2.2 - 16, Panou indicator temperatură, cod articol 03031926-01
(bucăţi pe plantator de componente: 2).
2
Fig. 2.2 - 16 Panou indicator temperatură la Modular Head Control Unit (MHCU) - (Exemplu SIPLACE TX2)
2
Pericol de arsuri din cauza temperaturii ridicate!
Carcasa Modular Head Control Unit (MHCU) poate atinge temperaturi ridi-
cate în cazul unui regim continuu.
Precauţie la atingerea Modular Head Control Unit (MHCU).
(1)
(1)
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.2 Panouri de avertizare
69

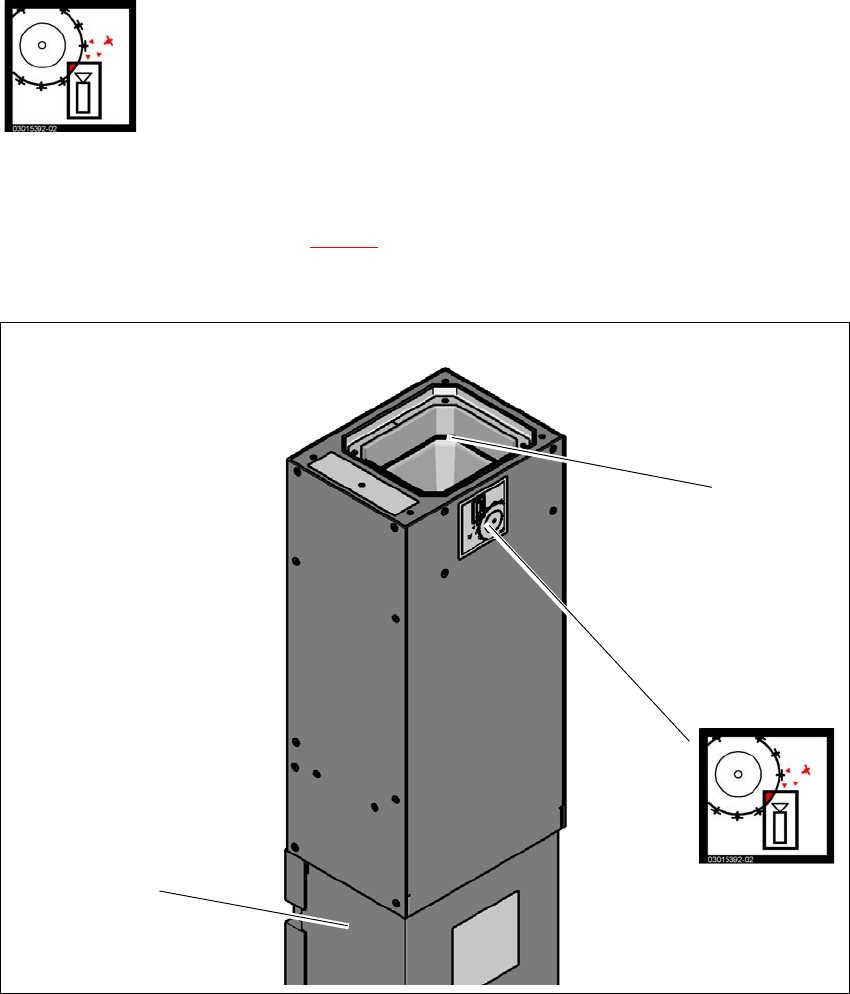

2.2.13 Panoul indicator "Coliziune cu capul" de la camera IC a capului TwinStar
Panou indicator "Crash cap" în fig. 2.2 - 17, Cod articol 03015392-02
(bucăţi pe plantator de componente: maxim 2)
2
Fig. 2.2 - 17 Panoul indicator "Coliziune cu capul" de la camera IC a capului TwinStar
(1) Carcasa camerei
(2) Placă de sticlă
(3) Panoul indicator "Coliziune cu capul" de la camera IC a capului TwinStar
2
Pericol de crash cap
La înlocuirea capului de plantare TwinStar cu SpeedStar, SpeedStar va intra
în coliziune cu carcasa camerei.
Demontaţi camerele staţionare ale componentelor de tipul 33, 55 x 45,
şi de tipul 25, 16 x 16) ale TwinStar.
(3)
(1)
(2)
