Dacă una dintre capotele de protecţie se deschide în sus, alimentarea cu curent a axelor portalu-
rilor se întrerupe imediat. Axele portalurilor se opresc. Pe ecran este afişat mesajul "Închideţi pa-
noul de acoperire".
Închideţi capota de protecţie şi apăsaţi tasta de pornire (Poz. 2 în Fig. 2.5 - 2), pentru conti-
nuarea plantării.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020
82
2.5.2 Comutatoare şi butoane
2.5.2.1 Poziţia comutatoarelor şi butoanelor
2

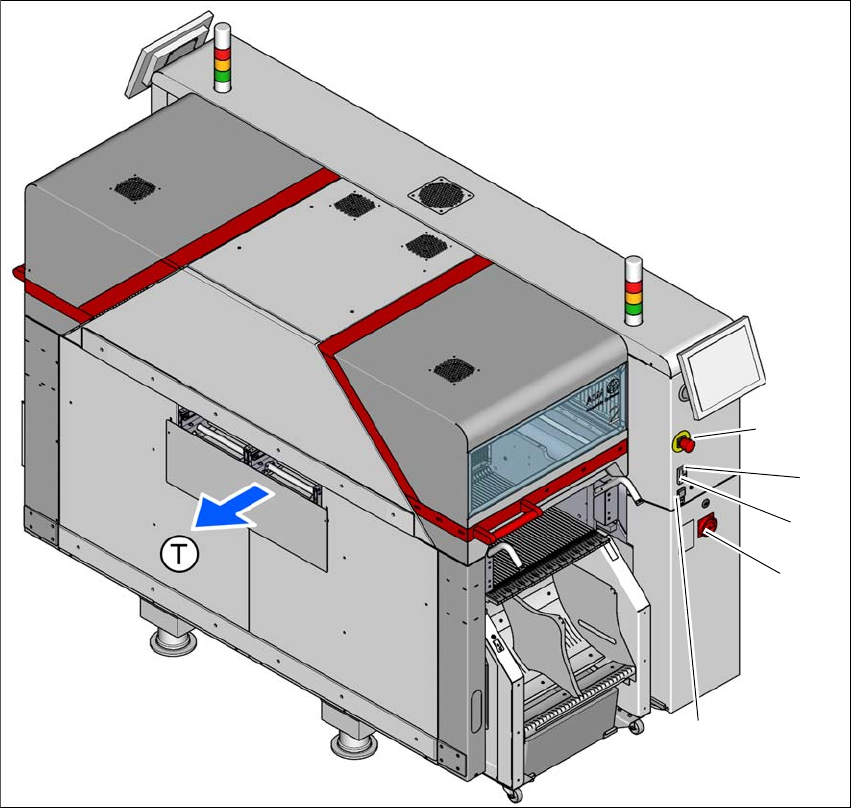

Fig. 2.5 - 2 Poziţia comutatoarelor şi butoanelor - partea de ieşire a plăcilor de circuite (locaţia 2)
(1) Buton de OPRIRE DE URGENŢĂ
(2) Buton de pornire (alb)
(3) Buton de oprire (negru)
(4) Întrerupător general
(5) Buton pentru parcarea şi evacuarea căruciorului cu componente la locaţia corespunzătoare
(T) Direcţia de transport a PCB-urilor
(3)
(1)
(4)
(2)
(5)
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă
83
2

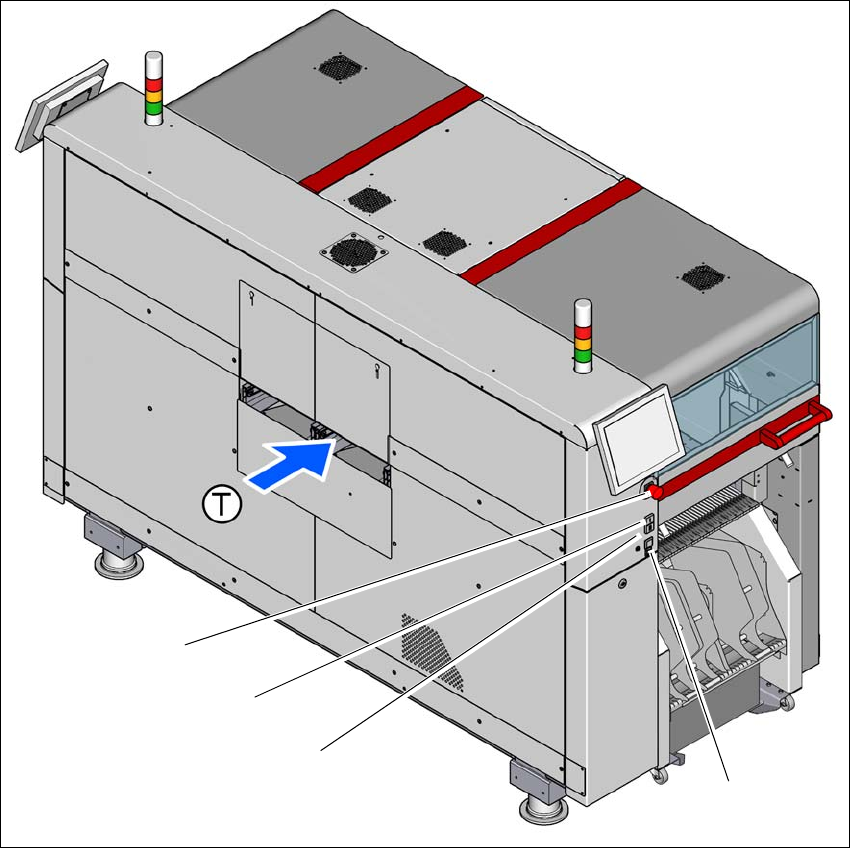

Fig. 2.5 - 3 Poziţia comutatoarelor şi butoanelor - partea de intrare a plăcilor de circuite (locaţia 1)
(1) Buton de OPRIRE DE URGENŢĂ
(2) Buton de pornire (alb)
(3) Buton de oprire (negru)
(4) Buton pentru parcarea şi evacuarea căruciorului cu componente la locaţia corespunzătoare
(T) Direcţia de transport a PCB-urilor
(3)
(1)
(4)
(2)
