2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX 2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020 84 2.5.2.2 Poziţia întrerupătoarelor de poziţie la plant atorul de c omponente 2 Fig. 2.5 - 4 …

Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării

Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă

Fig. 2.5 - 3 Poziţia comutatoarelor şi butoanelor - partea de intrare a plăcilor de circuite (locaţia 1)

(1) Buton de OPRIRE DE URGENŢĂ

(2) Buton de pornire (alb)

(3) Buton de oprire (negru)

(4) Buton pentru parcarea şi evacuarea căruciorului cu componente la locaţia corespunzătoare

(T) Direcţia de transport a PCB-urilor

(3)

(1)

(4)

(2)

2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX

2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020

2.5.2.2 Poziţia întrerupătoarelor de poziţie la plantatorul de componente

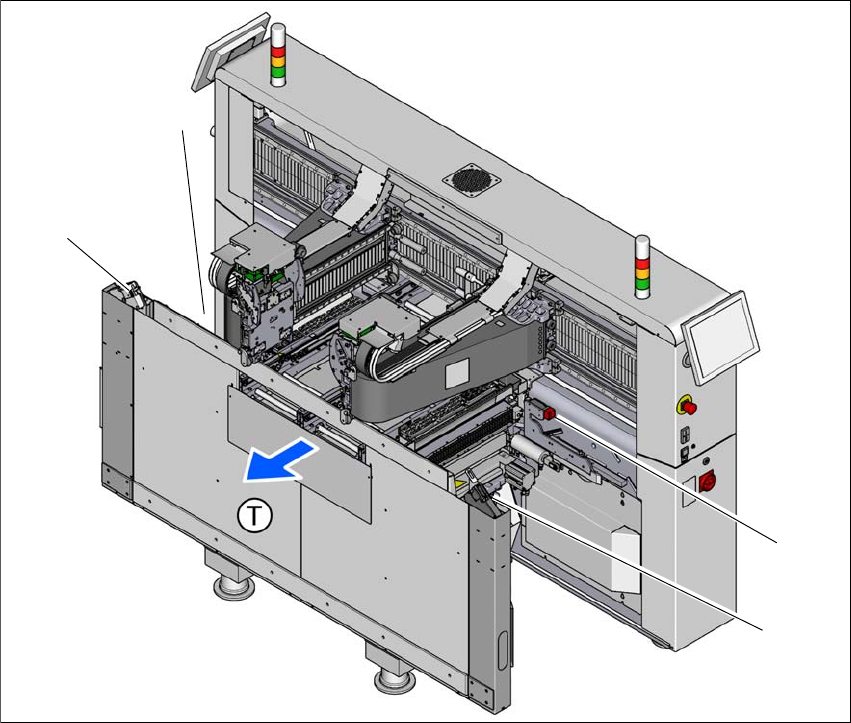

Fig. 2.5 - 4 Poziţia întrerupătoarelor de poziţie

(1) Întrerupător de poziţie, locaţia 1

(2) Întrerupător de poziţie pentru dispozitivul de tracţiune pentru cărucioare de componente, lo-

caţia 1

(3) Întrerupător de poziţie pentru dispozitivul de tracţiune pentru cărucioare de componente, lo-

caţia 2

(4) Întrerupător de poziţie, locaţia 2

Capotele de protecţie sunt reţinute mecanic în timpul funcţionării plantatorului componente. Ca-

potele de protecţie se pot deschide numai după ce butonul de oprire a fost apăsat.

(4)

(1)

(3)

(2)

Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării

Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă

2.5.2.3 Descrierea funcţionării

Întrerupător general în poziţia OPRIT (vezi Poz. 1 din Fig.

2.5 - 2, pagina 82) 2

Întrerupătorul general deconectează cele trei faze L1, L2 şi L3 de la reţea.

În cazul utilizării acumulatorilor de energie în sursa de alimentare cu curent există tensiuni peri-

culoase la piesele sertarului încă timp de circa 5 minute după decuplarea comutatorului principal

şi după separarea de la reţea.

Întrerupător general în poziţia PORNIT 2

După cuplarea întrerupătorului general se cuplează tensiunea de reţea la sertarul de alimentare

cu curent şi toate convertizoarele AC/DC sunt comandate.

Calculatorul de comandă porneşte şi toate tensiunile de alimentare devin disponibile intern. Ten-

siunilor circuitelor intermediare ale axelor portalului (300 V-) şi axelor stelelor (160 V-) cât şi ten-

siunea de alimentare a antrenărilor de transport sunt comandate suplimentar pe principiul

siguranţei prin butonul de pornire.

PERICOL

Manipularea necorespunzătoare a plantatorului de componente poate provoca decesul

sau vătămări corporale grave, precum şi pagube materiale însemnate.

Chiar dacă întrerupătorul general este decuplat, următoarele componente se află încă

sub tensiuni mortale:

– Clemele de branşare a cablurilor L1, L2 şi L3 ale întrerupătorului general Q1

– Clemele de branşare a cablurilor X2, X10, X300, F1 şi ale adaptorului de reţea PS5

– La priză poate dura până la 2 secunde până când tensiunile reziduale existente ale

filtrului de compatibilitate electromagnetică se descarcă.

– Toţi conductorii individuali, care se află sub tensiune de reţea chiar şi cu întrerupă-

torul general decuplat, sunt de culoare orange.

 Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele

din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) re-

spectiv prevederile naţionale din ţara dvs.

 Deschiderea uşilor de protecţie ale alimentării electrice este permisă numai perso-

nalului calificat şi instruit.

PERICOL

În cazul utilizării acumulatorilor de energie în sertarul de alimentare cu curent există ten-

siuni periculoase la piesele sertarului încă timp de circa 5 minute după decuplarea co-

mutatorului principal şi după separarea de la reţea.
