Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă 87 Întrerupător de poziţie locaţia 1 şi 2 (Poz. 1 şi 4 din Fig. 2.5 - 4 , pagina 84 ) 2 Aceste…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020
86
Buton de pornire alb (Poz. 1 din Fig. 2.5 - 2, pagina 82 şi Poz. 1 din Fig. 2.5 - 3, pagina 83) 2
După cuplarea întrerupătorului general şi lansarea programului de comandă vi se va solicita să
apăsaţi butonul de pornire, pentru a porni plantatorul de componente în vederea comenzilor de
plantare. Aceeaşi solicitare apare şi dacă au fost deschise capotele de protecţie sau a fost apăsat
butonul de OPRIRE URGENTĂ la repunerea în funcţiune a plantatorului de componente..
Apăsaţi butonul de start timp de minim 200 ms până la maxim 1500 ms şi apoi eliberaţi buto-
nul. La eliberarea butonului plantatorul de componente porneşte şi capotele de protecţie vor
fi reţinute mecanic.
Buton de oprire negru (Poz. 2 din Fig. 2.5 - 2, pagina 82 şi Poz. 2 din Fig. 2.5 - 3, pagina 83) 2
Cu aceste butoane puteţi opri plantatorul de componente. Reţinerile mecanice ale capotelor de
protecţie se declanşează şi capotele de protecţie pot fi deschise.
Contor componente 2
Numărul componentelor plantate (contor componente) poate fi citit prin softul staţiei. Informaţii veţi
găsi în Ajutorul Online.
Buton de OPRIRE DE URGENŢĂ-cu blocare forţată (Poz. 3 din Fig. 2.5 - 2, pagina 82 şi Poz. 3
din Fig.
2.5 - 3, pagina 83) 2
Butonul de OPRIRE URGENTĂ este un buton cu cap roşu, care rămâne blocat în poziţie după
acţionare. Acţionarea butonului de OPRIRE DE URGENŢĂ deschide contactul de comutare a cir-
cuitului de OPRIRE DE URGENŢĂ - oprirea de siguranţă (CSB) se declanşează. Tensiunea cir-
cuitului intermediar (300 V-) pentru axele portalurilor şi tensiunea circuitului intermediar (160 V-)
pentru axele stelei sunt deconectate. Servoamplificatoarele axelor DP respectiv Z sunt alimentate
în continuare cu 42 V-. Contactul de semnalizare al butonului de OPRIRE URGENTĂ se deschide
şi pe ecran apare mesajul "OPRIRE URGENTĂ acţionată". Sunt dezactivate următoarele suban-
sambluri:
– Transportorul de PCB-uri
– Sistemul de fixare a PCB-urilor
– Reglarea lăţimii
– Opritorul de PCB-uri
– Alimentarea cu aer comprimat a dispozitivului de tăiat benzi goale.
2
INDICAŢIE
Plantarea este întreruptă, putând fi reluată sau suspendată după repunerea în funcţiune
a plantatorului de componente.
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă
87
Întrerupător de poziţie locaţia 1 şi 2 (Poz. 1 şi 4 din Fig. 2.5 - 4, pagina 84) 2
Aceste întrerupătoare de poziţie verifică dacă capotele de protecţie sunt deschise sau închise. La
deschiderea unei capote, întrerupătoarele de poziţie declanşează oprirea de siguranţă (blocare).
Componentele individuale se vor dezactiva respectiv vor rămâne activate (vezi Fig. 2.5 - 6
, pagina
90
). Capotele de protecţie sunt reţinute mecanic în timpul funcţionării plantatorului componente.
Capotele de protecţie se pot deschide numai după ce butonul de oprire a fost apăsat.
Întrerupător protecţie dispozitiv de tracţiune cărucioare de componente locaţia 1 şi 2 (Poz. 2
şi 3 din Fig. 2.5 - 4
, pagina 84) 2
Aceste întrerupătoare de poziţie verifică dacă cărucioarele cu componente sunt parcate la dispo-
zitivul de tracţiune cărucioare de componente. Întrerupătoarele de poziţie de la dispozitivul de
tracţiune cărucioare de componente declanşează oprirea de siguranţă la eliberarea unei căru-
cioare cu componente (blocare).
2.5.3 Întrerupătorul de siguranţă (CSB)
2
2

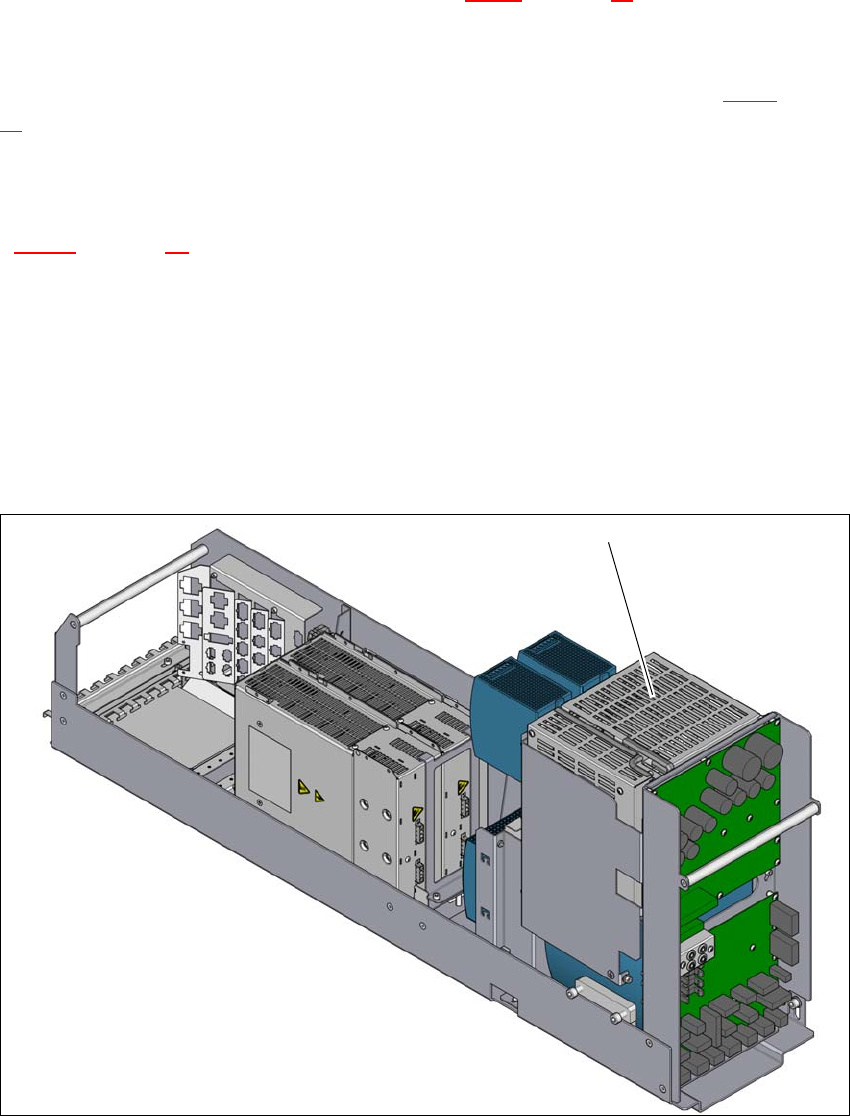

Fig. 2.5 - 5 Poziţia întrerupătorului de siguranţă (CSB)
2
(1) Întrerupătorul de siguranţă (CSB)
(1)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020
88
Oprierea de siguranţă (CSB) (Poz. 1 în Fig. 2.5 - 5, pagina 87) 2
Oprirea de siguranţă (CSB) se găseşte în sertarul de alimentare cu curent. Aceasta este utilizată
pentru monitorizarea dispozitivelor de protecţie şi controlează tensiunile şi mişcările periculoase.
2
Pentru activarea opririi de siguranţă (CSB) trebuie să fie îndeplinite trei condiţii:
– Toate dispozitivele de protecţie trebuie să fie închise şi butoanele de OPRIRE DE URGENŢĂ
trebuie să fie deblocate.
– Butonul de pornire trebuie să fi fost acţionat.
– Semnalul "Autorizare software" resp. "Control ON" trebuie să fie activate de către softul de
comandă.
Priza de service (montată numai până la numărul de maşină TB070G) 2
Priza de service este montată la SIPLACE TX numai până la numărul de maşină TB070G.
2
PERICOL
Tensiuni letale sub capacul opririi de siguranţă (CSB)!
Sub capac se găsesc componente, care chiar şi cu plantatorul de componente decuplată
şi scoasă din priză pot fi sub tensiuni letale. După scoaterea din priză aşteptaţi 5 minute,
până când condensatoarele se descarcă.
Nu deschideţi niciodată capacele.
Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv
tehnicieni de service ai exploatatorului instruiţi la ASM au voie să efectueze lucrări
pe oprirea de siguranţă (CSB).
INDICAŢIE
– Priza de service poate fi folosită numai cu reţele cu conductor de nul existent şi co-
nectat.
– Priza de service este destinată în exclusivitate pentru a fi folosită de către un perso-
nal de service instruit.
– Ea serveşte în exclusivitate la conectarea echipamentelor de service cu un domeniu
de tensiune corespunzător şi o fişă potrivită pentru priză.
– Tensiunea disponibilă dintre L şi N depinde de tensiunea de alimentare reţea de la
locul amplasării.
– Respectaţi prevederile locale! Dacă priza de service nu corespunde prescripţiilor lo-
cale, atunci utilizarea prizei de service nu este permisă şi trebuie deactivată complet!
