2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX 2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020 92 2.5.4 Protecţie contra intervenţiei la locaţiile cu Dummy-Feeder 2 Fig. 2.5 - 7 Protec ţ ie…
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.5 Dispozitive de siguranţă
91
2.5.3.2 Activare OPRIRE DE URGENŢĂ
În caz de probleme SIPLACE TX poate fi oprit prin apăsarea tastei de OPRIRE DE URGENŢĂ.
OPRIREA DE URGENŢĂ poate fi declanşată prin:
– Apăsarea unui buton de OPRIRE DE URGENŢĂ la plantatorul de componente
În astfel de cazuri se declanşează oprirea de siguranţă şi releele de putere sunt decuplate într-un
interval de 100 ms respectiv 500 ms (Categoria de STOP 1, oprire dirijată cu întreruperea alimen-
tării cu energie în caz de repaus).
2.5.3.3 Resetare OPRIRE DE URGENŢĂ
Pentru resetarea OPRIRII DE URGENŢĂ trebuie să deblocaţi butonul de OPRIRE DE UR-
GENŢĂ.
Determinaţi cauza declanşării butonului OPRIRII DE URGENŢĂ.
Înlăturaţi problema.
Deblocaţi butonul de OPRIRE DE URGENŢĂ aferent.
2.5.3.4 Resetaţi blocarea.
Închideţi capota de protecţie deschisă.
2.5.3.5 Declanşarea blocării
Deschideţi o capotă de protecţie.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE TX
2.5 Dispozitive de siguranţă Începând cu versiunea 714.0 12/2020
92
2.5.4 Protecţie contra intervenţiei la locaţiile cu Dummy-Feeder
2

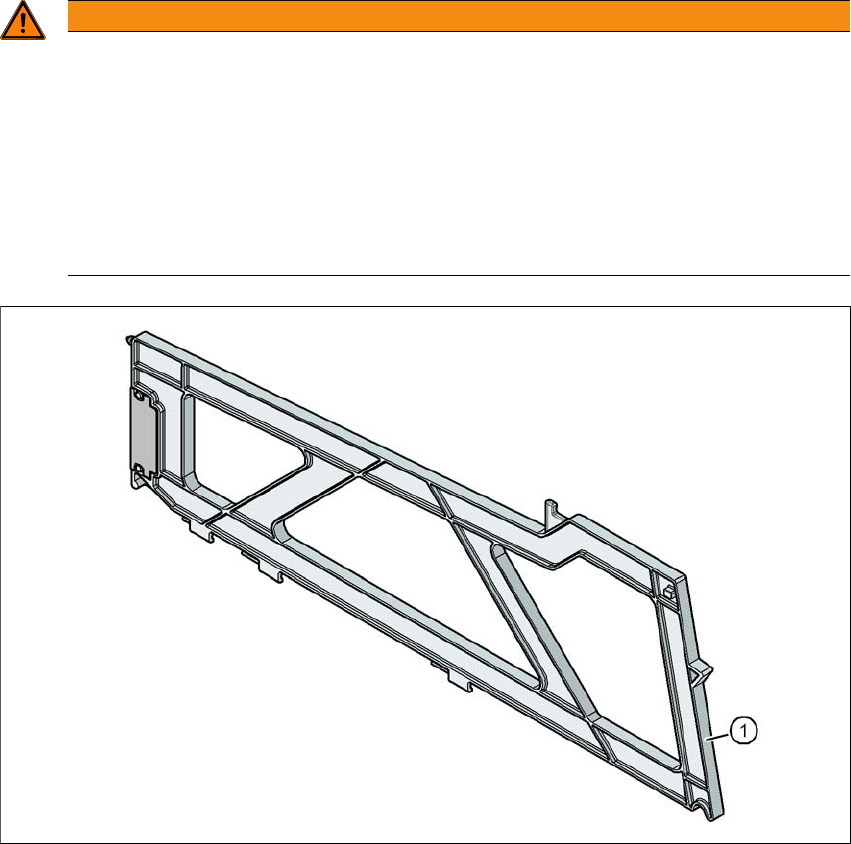

Fig. 2.5 - 7 Protecţie contra intervenţiei la locaţiile ale căruciorului cu componente
2
(1) Dummy Feeder SIPLACE X, cod articol 00141226-xx
AVERTIZARE
Funcţionare
Funcţionare sigură prin ocupare a fiecărei a doua locaţie!
Siguranţa în funcţionare a cărucioarelor cu componente ale SIPLACE X-Seria S este asi-
gurată numai atunci, dacă cel puţin fiecare a doua locaţie liberă este ocupată cu un mo-
dul de alimentare sau o protecţie contra intervenţiei (Dummy-Feeder).
La fiecare a doua locaţie liberă montaţi o protecţie contra intervenţiei (Dummy Fee-
der).
Chiar şi în cazul echipării cu un suport pentru magazii-tavă, asiguraţi fiecare a doua
locaţie liberă cu o protecţie contra intervenţiei.
Instrucţiuni de utilizare SIPLACE TX 2 Siguranţa exploatării
Începând cu versiunea 714.0 12/2020 2.6 Tensiuni reziduale şi timpi de descărcare
93
2.6 Tensiuni reziduale şi timpi de descărcare
Dacă este apăsat butonul de OPRIRE URGENTĂ sau plantatorul de componente este oprit, ten-
siunile circuitelor intermediare de 300 V- pentru axele portalurilor respectiv de 160 V- pentru axele
stelei şi axele Z vor fi reduse în scurt timp aproximativ la valoarea tensiunilor reziduale nepericu-
loase.
2
2.6.1 Starea energetică după deconectarea întrerupătorului general
2
2
PERICOL
Pericol din cauza tensiunii!
Plantator de componente se va alimenta cu 3 x 380 V~ până la 3 x 415 V ± 10 %, 50/
60 Hz sau opţional cu
3 x 200 V~ până la 3 x 220 V~ ± 10 %; 50/60 Hz. Din cauza acumulatorilor de energie
(condensatoarelor) piesele instalaţiei conduc tensiuni letale pentru un anumit interval de
timp (cca. 5 minute) chiar şi cu întrerupătorul principal oprit şi instalaţia scoasă din priză.
Manipularea necorespunzătoare a acestui plantator de componente poate provoca dece-
sul sau vătămări corporale grave, precum şi pagube materiale însemnate.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs.
Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele
ale unităţii de alimentare electrică.
PERICOL
Tensiuni care constituie pericol de moarte în sertarul de alimentare cu curent!
În sertarul de alimentare cu curent se găsesc componente (condensatoare), care chiar şi
cu plantatorul de componente decuplat şi scos din priză pot fi sub tensiuni letale pentru
încă cca.5 minute.
Aşteptaţi minim 5 minute înainte de a începe lucrările la sertarul de alimentare cu cu-
rent.
Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv
tehnicieni de service ai exploatatorului instruiţi la ASM au voie să efectueze lucrări
pe oprirea de siguranţă (CSB).
ATENŢIE
Pierderea datelor!
Pentru a evita pierderile de date, exceptând situaţiile de urgenţă, opriţi plantatorul de com-
ponente numai dacă sunt îndeplinite următoarele criterii:
– Plantatorul de componente a încheiat transmisia datelor -, datelor de configurare şi
a datelor panourilor PCB.
– Plantatorul de componente a încheiat prelucrarea PCB-urilor.
– Plantatorul de componente a încheiat faza de lansare.
