Bedienungsanleitung Vision Teach Station 3 Bestellangaben und Lieferumfang Ausgabe 11/2013 3.1 Vision Teach Station 17 3.1.3 Vision T each Station mit BE-Kamera, T yp 33 3 Abb. 3.1 - 1 Vision T each Station mit BE-Kamera…
3 Bestellangaben und Lieferumfang Bedienungsanleitung Vision Teach Station
3.1 Vision Teach Station Ausgabe 11/2013
16
Upgrade Paket Vision Teach Station für SIPLACE Pro 5.0 SP1
b
00387300-xx 1
Upgrade Paket Vision Teach Station für SIPLACE Pro 5.2 SP1
b
00388211-xx 1
Inst. Pk. VTS f. SIPLACE Pro 5.0SP1 bis 7.x
c
00388350-xx 1
Inst. Pk. VTS f. SIPLACE Pro 5.0SP1 bis 8.x
d
00388618-xx 1
Inst. Pk. VTS f. SIPLACE Pro 9.x
e
00388749-xx 1
Inst Pk. VTS f. SIPLACE Pro 10.x
f
00388779-xx 1
Inst Pk. VTS f. SIPLACE Pro 11.x
g
00388779-xx 1
Bedienungsanleitung Vision Teach Station
00195044-xx 1
a) Enthalten im Paket PC für Vision Teach Station
b) Das Software-Paket wird passend zur im Werk installierten SIPLACE Pro-Version bestellt
c) Im Paket ist die Installations-CD SIPLACE Pro 7.0 enthalten
d) Im Paket ist die Installations-CD SIPLACE Pro 8.0 enthalten
e) Im Paket ist die Installations-CD SIPLACE Pro 9.x enthalten
f) Im Paket ist die Installations-CD SIPLACE Pro 10.x enthalten
g) Im Paket ist die Installations-CD SIPLACE Pro 11.x enthalten
Bestellbezeichnung Artikel-Nr. Anzahl
Bedienungsanleitung Vision Teach Station 3 Bestellangaben und Lieferumfang
Ausgabe 11/2013 3.1 Vision Teach Station
17
3.1.3 Vision Teach Station mit BE-Kamera, Typ 33
3

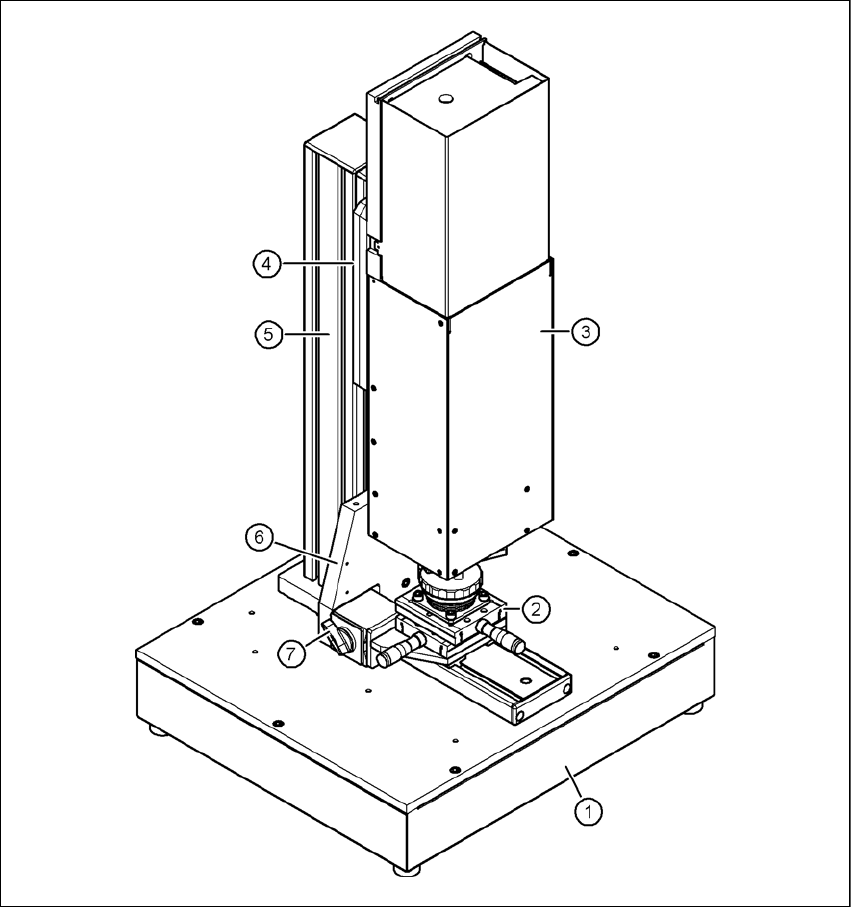

Abb. 3.1 - 1 Vision Teach Station mit BE-Kamera, Typ 33
(1) Grundmodul
(2) BE-Positioniertisch
(3) BE-Kamera, Typ 33 (Beispiel)
(4) Trägerplatte für stationäre Kameras
(5) Säule
(6) Trägerplatte für C&P-Kopfkameras
(7) Magnetschalter zum Fixieren des BE-Positioniertisches
3 Bestellangaben und Lieferumfang Bedienungsanleitung Vision Teach Station
3.2 Kameras und Montagesätze Ausgabe 11/2013
18
3.2 Kameras und Montagesätze
3
3
Abb. 3.2 - 2 Alle Kameras auf einen Blick
Bezeichnung Artikel-Nr.
Komponenten
siehe Abschnitt
Kamera, Typ 25, Vision Teach Station
(FC-Kamera) mit Montagesatz 03047369-xx
3.2.1, Seite 19
Kamera Typ 23, Vision Teach Station
(BE-Kamera am C&P20-Bestückkopf) mit Montagesatz 03047371-xx
3.2.2, Seite 20
Kamera Typ 33, Vision Teach Station
(IC-Kamera) mit Montagesatz 03047372-xx
3.2.3, Seite 21
Kamera Typ 28, Vision Teach Station
(BE-Kamera am C&P12-Bestückkopf) mit Montagesatz 03047373-xx
3.2.4, Seite 23
Kamera Typ 29, Vision Teach Station
(BE-Kamera am C&P6-/C&P12-Bestückkopf) mit Montagesatz 03047374-xx
3.2.5, Seite 24
Kamera Typ 30, Vision Teach Station
(BE-Kamera am CPP-/C&P12-Bestückkopf) mit Montagesatz 03086726-xx 3.2.5, Seite 24
Kamera Typ 36, Vision Teach Station
(IC-Kamera) mit Montagesatz 03054654-xx
3.2.6, Seite 25
