Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
13
1.9 Anschluss der Signalleitungen

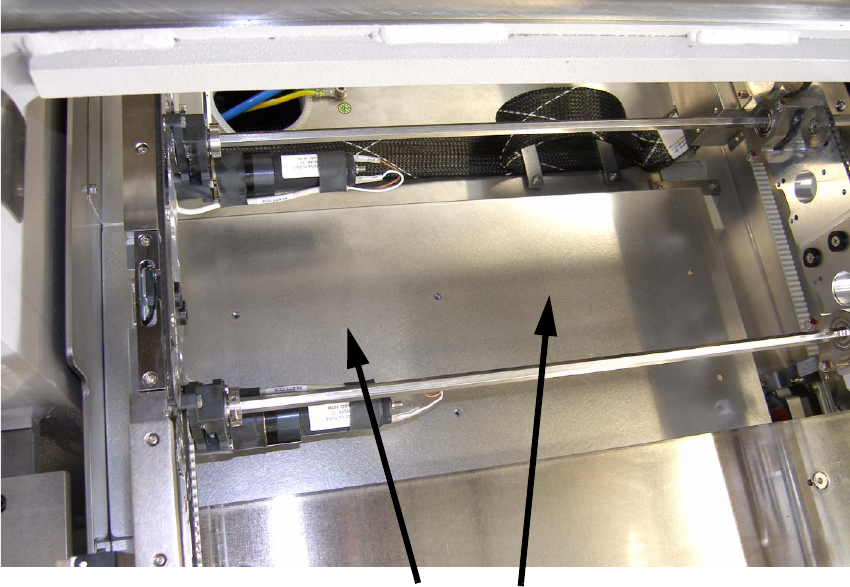

: Entfernen Sie die Abdeckung für die Umsetzplatine im Zwischenband.
1
1
1
1
1
1
1
1
1
1
1
1
Abdeckung Umsetzplatine
Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
14
: Stecken Sie die Signalleitungen auf die Umsetzplatine Transport 00359425-xx.
1
1
1
1
1
1
1
1
1
1
1
1
1
Anschluß der Steckkontakte nach Stromlaufplan
Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
15
1.10 Kabelverlegung
: Montieren Sie Druckluftanschluss und Signalleitungen mit Klebeschellen auf der Hubtisch-
platte.
1
1
: Verlegen Sie Druckluftanschluss und Signalleitungen in den Kabelkanälen im Zwischenband-
bereich.
1
Achten Sie darauf, dass keine Scheuerstellen entstehen! 1
1
1
1
1
1
Kabel- und Schlauchverlegung
Klebeschellen
