Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60 Ausgabe 11/2005 15 1.10 Kabelverlegung : Montieren Sie Druckluf tanschluss und Signa lleitungen mit Klebeschellen auf der Hubtisch - platte. 1 1 : V erlegen Sie Druckl…
Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
14

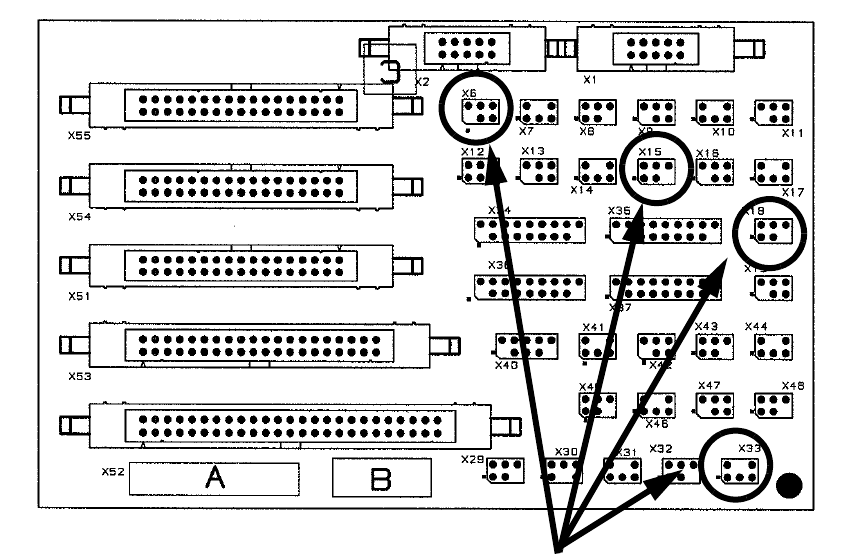

: Stecken Sie die Signalleitungen auf die Umsetzplatine Transport 00359425-xx.
1
1
1
1
1
1
1
1
1
1
1
1
1
Anschluß der Steckkontakte nach Stromlaufplan
Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
15
1.10 Kabelverlegung
: Montieren Sie Druckluftanschluss und Signalleitungen mit Klebeschellen auf der Hubtisch-
platte.
1
1
: Verlegen Sie Druckluftanschluss und Signalleitungen in den Kabelkanälen im Zwischenband-
bereich.
1
Achten Sie darauf, dass keine Scheuerstellen entstehen! 1
1
1
1
1
1
Kabel- und Schlauchverlegung
Klebeschellen
Nachrüstanleitung SOKO Stopper für ASE SIPLACE HS-60
Ausgabe 11/2005
16
1.11 Einstellung des Sonarberos
Die Einstellung erfolgt nach Anweisung des Herstellers im eingebauten Zustand des Stoppermo-
duls. 1
: Verfahren Sie hierzu die Kundenleiterplatte im Transportband über den Sonarbero und
teachen Sie sie nach Anleitung.
1
Scale/Maßstab
Format
A4
Date Name
Drawn.
01.04.05 Raabe
Check.
Stand.
Item name /Benennung
Ultraschall Näherungssensor
Ultrasonic proximity sensor
(Document No./Unterlagen-Nr.)
Sheet
1
s
Aktiengesellschaft
03032873-010101BD4
3 Sh.
Vers. Modification Date Name
L&
A
Weitergabe sowie Vervielfältigung dieser U nterlage, Verwer-
tung und M itteilung ihres Inha ltes n icht gestattet, sow e it nicht
ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Sc hadensersa tz. Alle Rechte für d en F all der Pate nterteilung
oder GM-Eintra
g
un
g
vorbehalten.
Copying of this document, and giving it to others and the use
or com m u nication of the c on tents thereo f, are forbidd en with-
out express authority. Offenders are liable to the paym ent of
dam ages. A ll rights are res erved in the eve nt o f th e grant of
a
p
atent or the re
g
istration of the u tilit
y
model or desi
g
n.
Hersteller/Manufacturer: Baumer Electric AG, CH-8501 Frauenfeld
Teilebezeichnung/Part name: Ultraschall-Näherungsschalter, Quader
Ultrasonic proximity switch, rectangular
Bestellnummer/Ordering code: UNDK 20P6914/S35A
Technische Daten/ Specifications:
