Cleaning/Lubricating the Print Head Carriage
(清潔/潤滑印刷頭上活動機構 )
保養種類介紹 ： 季保養或印刷240000片
估計完成時間 ： 10分鐘
使用工具，材料 ： 乾淨的布、異丙醇、潤滑油
1. 移除刮刀頭上刮刀與鋼板。
2. 從主畫面的View下拉選單內選擇Diagnostics，進入Diagnostics內Motion Control視窗畫面。
3. 選擇Head Y axis 刮刀頭Y軸，移動整個刮刀頭機構到機器後面。

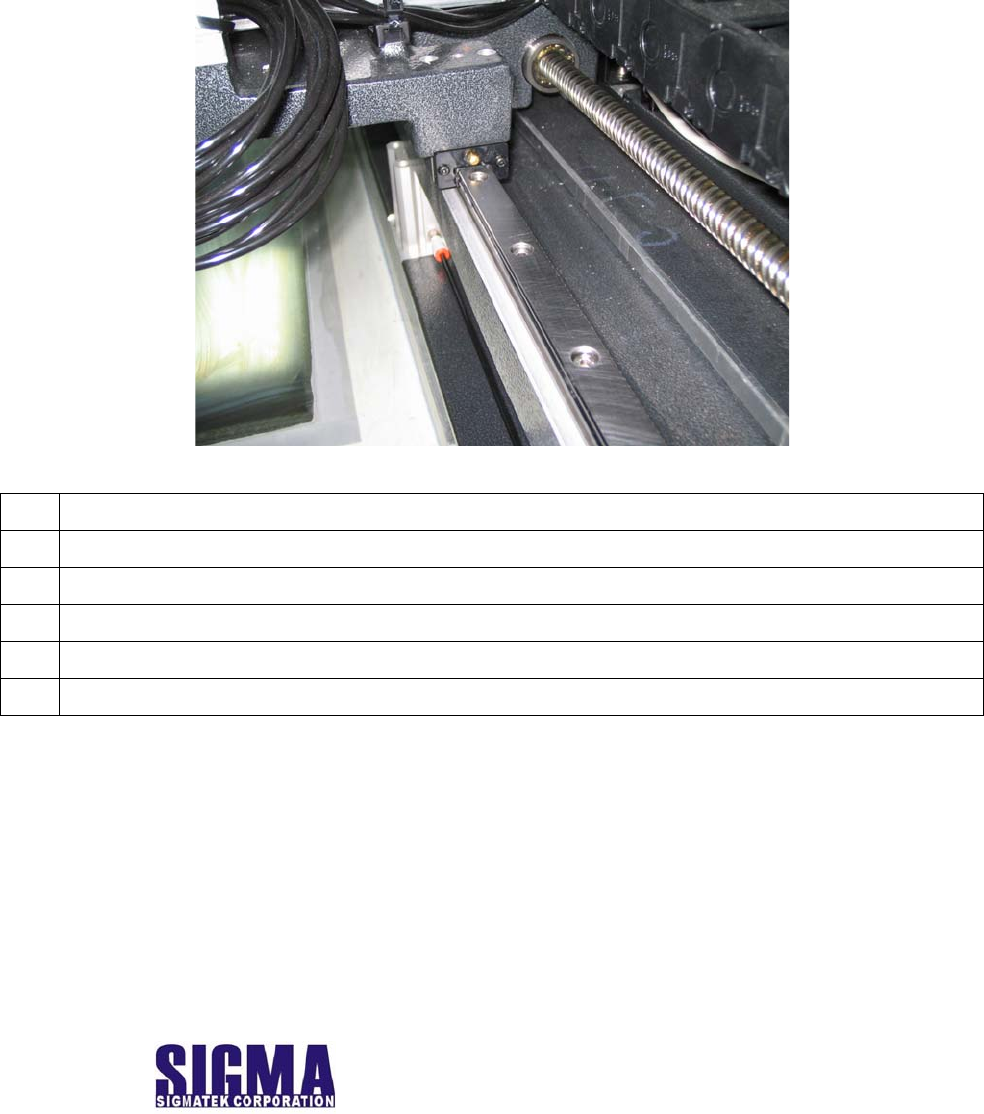

4. 利用棉布等來清潔滾珠軸承與線性滑軌。
5. 利用乾淨的擦拭紙，來擦拭整支滾珠軸承與線性滑軌，並上新的潤滑油
6. 按Close後回到主畫面。
希 瑪 科 技 股 份 有 限 公 司
台 灣 TEL：+88633576622
高 雄 TEL：+88673609090
東 莞 TEL：+867695847766
蘇 州 TEL：+8651268786358
17
Cleaning/Lubricating the Vision Linear and Bearing Blocks
(清潔/潤滑相機上線性滑軌與軸承活動機構 )
保養種類介紹 ： 季保養或印刷240000片
估計完成時間 ： 10分鐘
使用工具，材料 ： 乾淨的布、異丙醇、潤滑油
1. 移除機器左右兩邊下邊蓋板。
2. 從主畫面的View下拉選單內選擇Diagnostics，進入Diagnostics內Motion Control視窗畫面。
3.
清潔/潤滑相機機構線性滑軌：
a.選擇Vision Gantry Y axis 移動相機機構到機器前方。
b.選擇Vision Gantry X axis 移動相機機構到最左邊位置，清潔VX軸線性滑軌與軸承
，然後再移到最右邊位置清潔線性滑軌與軸承。
c.利用乾淨的布擦拭線性滑軌與軸承。
d.選擇Vision Gantry X axis 移動相機機構將剩餘部分擦拭完畢。
e.擠出適當潤滑油塗抹在線性滑軌與軸承上。
4.
清潔/潤滑相機機構線性滑軌：
a.選擇Vision Gantry Y axis 移動相機機構到適當位置，方便清潔左右兩邊軌道機構。
b.選擇Vision Gantry Y axis 移動相機機構到最後面，清潔VY軸線性滑軌與軸承。
c. 擠出適當潤滑油塗抹在線性滑軌與軸承上。
5. 按Close後回到主畫面。
希 瑪 科 技 股 份 有 限 公 司
台 灣 TEL：+88633576622
高 雄 TEL：+88673609090
東 莞 TEL：+867695847766
蘇 州 TEL：+8651268786358
18
Replacing the Transport Track Transport Belts
(更換傳送軌道上傳送皮帶 )
保養種類介紹 ： 年度保養或印刷960000片
估計完成時間 ： 30分鐘
使用工具，材料 ： 板手
1. 關閉印刷機電源。
2. 移除機器左右兩邊下面邊蓋。
3. 鬆開傳送軌道兩邊軌道上蓋板螺絲。
4.
鬆開傳送軌道兩邊壓住皮帶的彈簧導輪螺絲，讓皮帶整個被放鬆。
5. 移除機器上舊的軌道傳送皮帶，安裝新的軌道傳送皮帶，並確認皮帶是扣在導輪上。
6. 鎖緊壓住皮帶的彈簧導輪螺絲，並將皮帶拉緊後固定。
7. 並調整好軌道皮帶上蓋板位置。
8. 鎖緊軌道上蓋板螺絲，並確認其一置性。
9. 安裝機器所有邊蓋。
10. 啟動印刷機電源。
