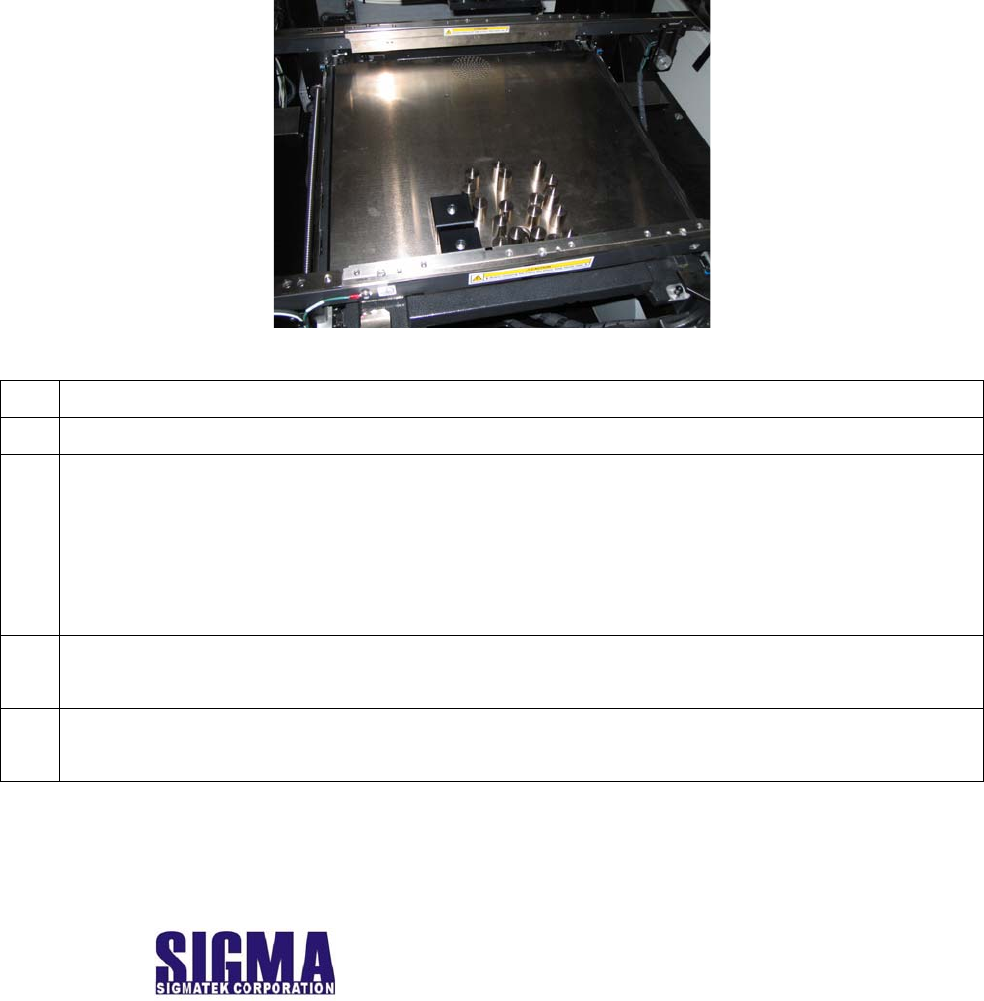

Inspecting/Cleaning the Centernest Components, Board
Sensors and Transports Tracks
(檢查/清潔中間平台機構、板子感應器與傳送軌道)
保養種類介紹 ： 週保養或印刷21000片
估計完成時間 ： 5分鐘
使用工具，材料 ： 乾淨的布，異丙醇
内容：
動作步驟
1. 從工具列點選 Unclamp Stencil 按鈕放開鋼板，並將鋼板移出機器外。
2. 從工具列點選 Move Vision Gantry to Rear 按鈕，將相機移動到印刷機後方。
3.
請沿著下列步驟檢查中間平台機構有無錫膏殘留，清潔溶劑請用Speedline認可的溶劑，
並使用棉布與刷子:
‧ 傳送軌道、傳送皮帶、皮帶導輪。
‧ 工作平台表面。
‧ 工作台上真空孔洞(需配合選配真空隔板)，真空孔洞可能被堵住導致無法使用。
4.
檢查板子前後上下支撐片有無錫膏殘留，清潔溶劑請用Speedline認可的溶劑，並使用棉
布與刷子來清潔，確認所有配件底下無任何錫膏殘留。
5.
檢查軌道寬度螺桿、線性滑軌有無錫膏殘留，清潔溶劑請用Speedline認可的溶劑，並使
用棉布與刷子來清潔，確認所有配件底下無任何錫膏殘留。
希 瑪 科 技 股 份 有 限 公 司
台 灣 TEL：+88633576622
高 雄 TEL：+88673609090
東 莞 TEL：+867695847766
蘇 州 TEL：+8651268786358
4

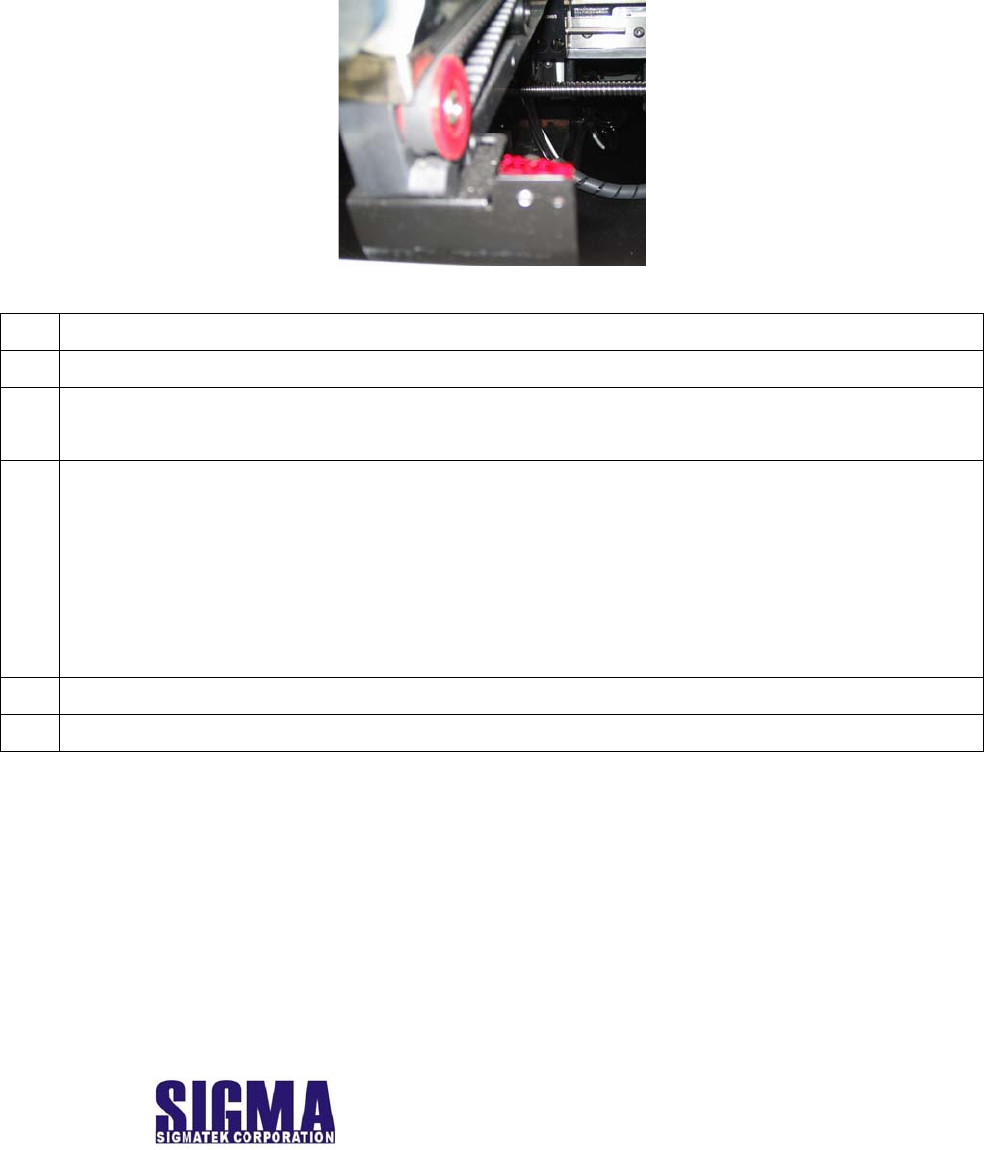

Inspecting/Cleaning the Transports Track Board Sensors
(檢查/清潔傳送軌道上PCB感應器)
保養種類介紹 ： 週保養或印刷21000片
估計完成時間 ： 5分鐘
使用工具，材料 ： 乾淨的布，異丙醇
動作步驟
1. 從工具列點選 Unclamp Stencil 按鈕放開鋼板，並將鋼板移出機器外。
2. 從工具列點選 Move Vision Gantry to Rear 按鈕，將相機移動到印刷機後方。
3.
檢查軌道上PCB感應器有無錫膏殘留，易導致感應不良。清潔溶劑請用Speedline認可的
溶劑，並使用棉布與刷子清潔。
4.
從主畫面的View下拉選單內選擇Diagnostics，選擇 I/O 進入機器輸入/輸出動作測試。
隨著下列步驟來測試PCB感應器動作:
將一片PCB從左邊軌道進入，確認螢幕上顯示感應器有無亮起，再將PCB傳送到右邊確
認螢幕上感應器有無亮起。
‧ CONVSEG2_X_LIM_P (右邊正極限軌道感應器)
‧ CONVSEG2_X_LIM_N (左邊負極限軌道感應器)
5. 選擇 Close 離開，回到主畫面。
6. 從Operations 下拉選單內選擇 Initialize ，將機器所有各軸回原點
希 瑪 科 技 股 份 有 限 公 司
台 灣 TEL：+88633576622
高 雄 TEL：+88673609090
東 莞 TEL：+867695847766
蘇 州 TEL：+8651268786358
5
Inspecting/Cleaning the Transports Track Transport Belts
(檢查/清潔傳送軌道上傳送皮帶)
保養種類介紹 ： 週保養或印刷21000片
估計完成時間 ： 5分鐘
使用工具，材料 ： 乾淨的布，異丙醇
動作步驟
1. 打開機器前門罩子。
2. 從工具列中選放開鋼板夾住汽缸按鈕，將鋼板移出印刷機。
3. 從工具列點選 Move Vision Gantry to Rear 按鈕，將相機移動到印刷機後方。
4.
檢查軌道上的傳送皮帶有無錫膏殘留。
檢查時請千萬小心PCB夾刀邊緣割到手。
5. 清潔軌道皮帶時，請用Speedline認可的溶劑，並使用棉布與刷子清潔。
