xxiii ■ 标贴张贴位置 90K41-000720 警告标贴 ■ 贴装头部 ■ 相机装置 ■ 相机装置 ■ 控制器顶面 ■ 控制器正面面板部 ■ 控制器部 ■ Z轴线性标尺部 95203-M7-00
xxii
■

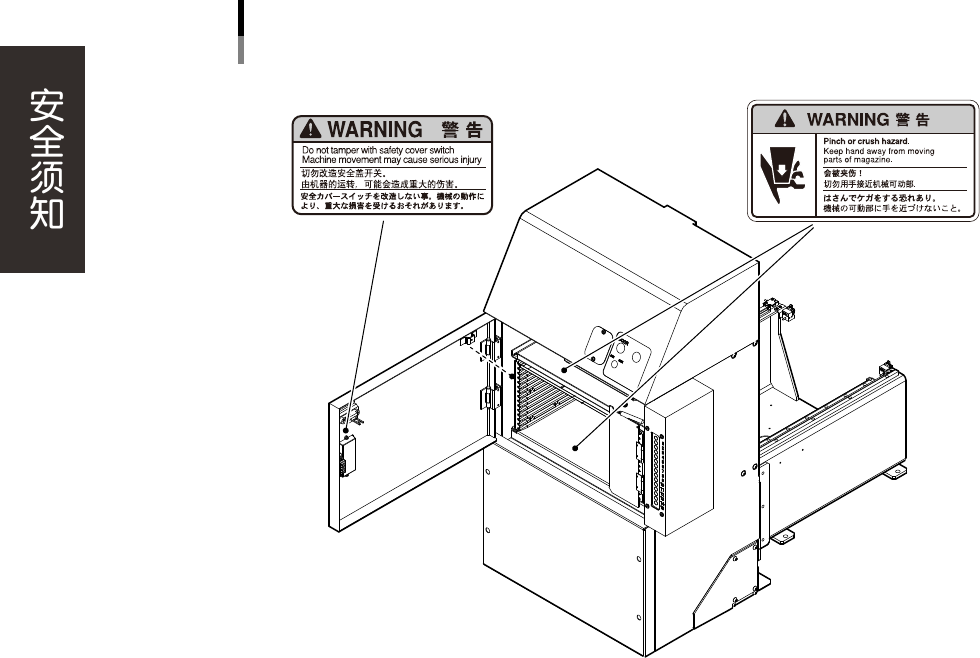

标贴张贴位置
警告标贴
ATS15
■ 开关机盖内部
■ 柜门开口部
95204-M7-00
xxiii
■

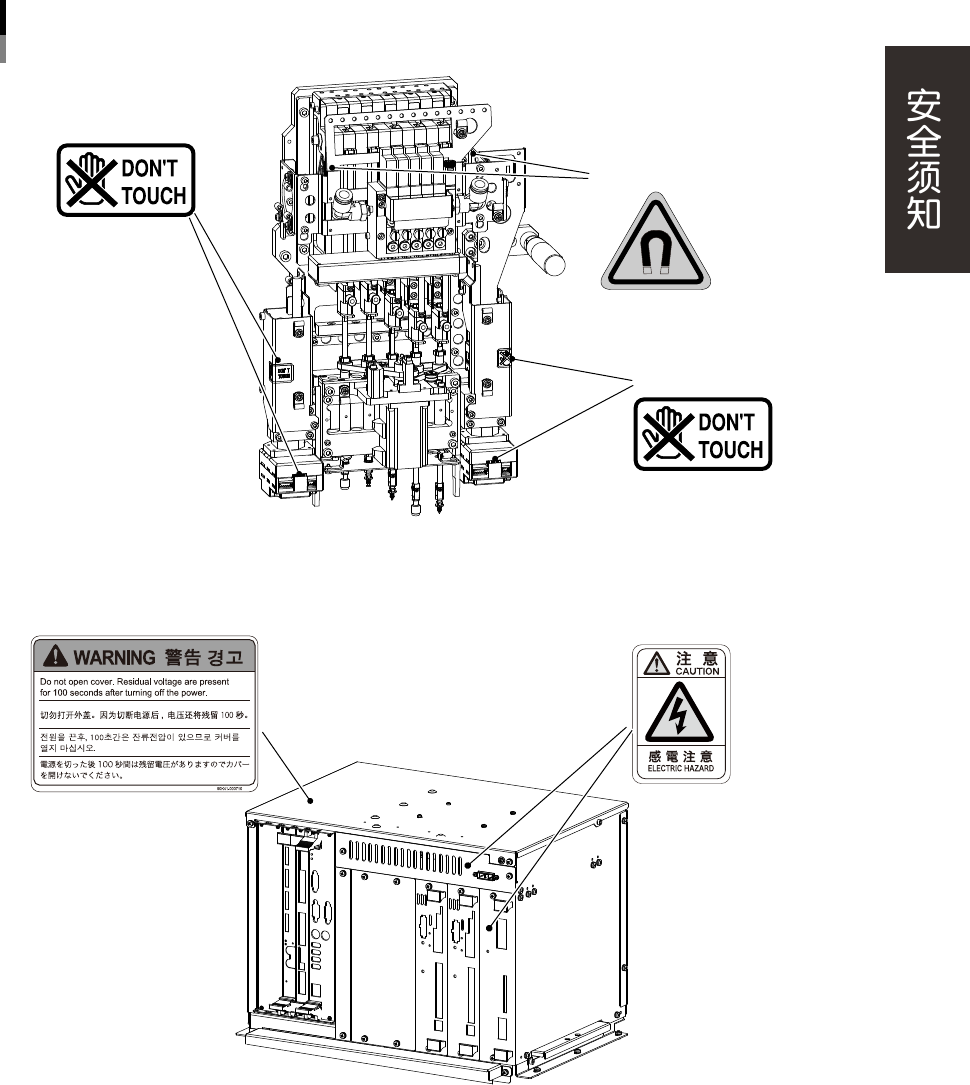

标贴张贴位置
90K41-000720
警告标贴
■ 贴装头部
■ 相机装置
■ 相机装置
■ 控制器顶面
■ 控制器正面面板部
■ 控制器部
■ Z轴线性标尺部
95203-M7-00
总目录
序言
1. 本手册的使用方法 i
1.1 手册的构成 i
1.2 手册的主要内容 ii
2. 各章内容 iii
3. 页面构成 iv
第１章 各部的名称和功能
1. 主机 1-1
2. 操作、输入部 1-3
2.1 键盘与鼠标 1-3
2.2 操作面板按钮 1-4
3. 贴装头部 1-5
3.1 吸附、贴装元件的贴装头和识别装置 1-6
3.1.1 5 连贴装头 1-6
3.1.2 多视觉相机 1-6
3.2 吸嘴种类 1-7
3.2.1 5 连贴装头用吸嘴 1-7
3.3 吸嘴交换站 ( 选配 ) 1-9
4. 元件供给部 1-11
4.1 从送料器架供给元件 1-11
4.1.1 24 连固定送料器架 1-11
4.2 从托盘送料器供给元件 (ATS15) 1-12
4.2.1 ATS15 托盘交换器 1-12
4.2.2 料架 1-13
5. 传送装置与元件识别装置 1-15
6. 轴的构成 1-16
7. 排气站 ( 选配 ) 1-17
7.1 吸嘴与吸嘴轴排气的实施方法 1-18
7.2 QFP 废弃站 1-23
