第１章 各部的名称和功能
目录
1. 主机 1-1
2. 操作、输入部 1-3
2.1 键盘与鼠标 1-3
2.2 操作面板按钮 1-4
3. 贴装头部 1-5
3.1 吸附、贴装元件的贴装头和识别装置 1-6
3.1.1 5 连贴装头 1-6
3.1.2 多视觉相机 1-6
3.2 吸嘴种类 1-7
3.2.1 5 连贴装头用吸嘴 1-7
3.3 吸嘴交换站 ( 选配 ) 1-9
4. 元件供给部 1-11
4.1 从送料器架供给元件 1-11
4.1.1 24 连固定送料器架 1-11
4.2 从托盘送料器供给元件 (ATS15) 1-12
4.2.1 ATS15 托盘交换器 1-12
4.2.2 料架 1-13
5. 传送装置与元件识别装置 1-15
6. 轴的构成 1-16
7. 排气站 ( 选配 ) 1-17
7.1 吸嘴与吸嘴轴排气的实施方法 1-18
7.2 QFP 废弃站 1-23
1-1
1
1.主机

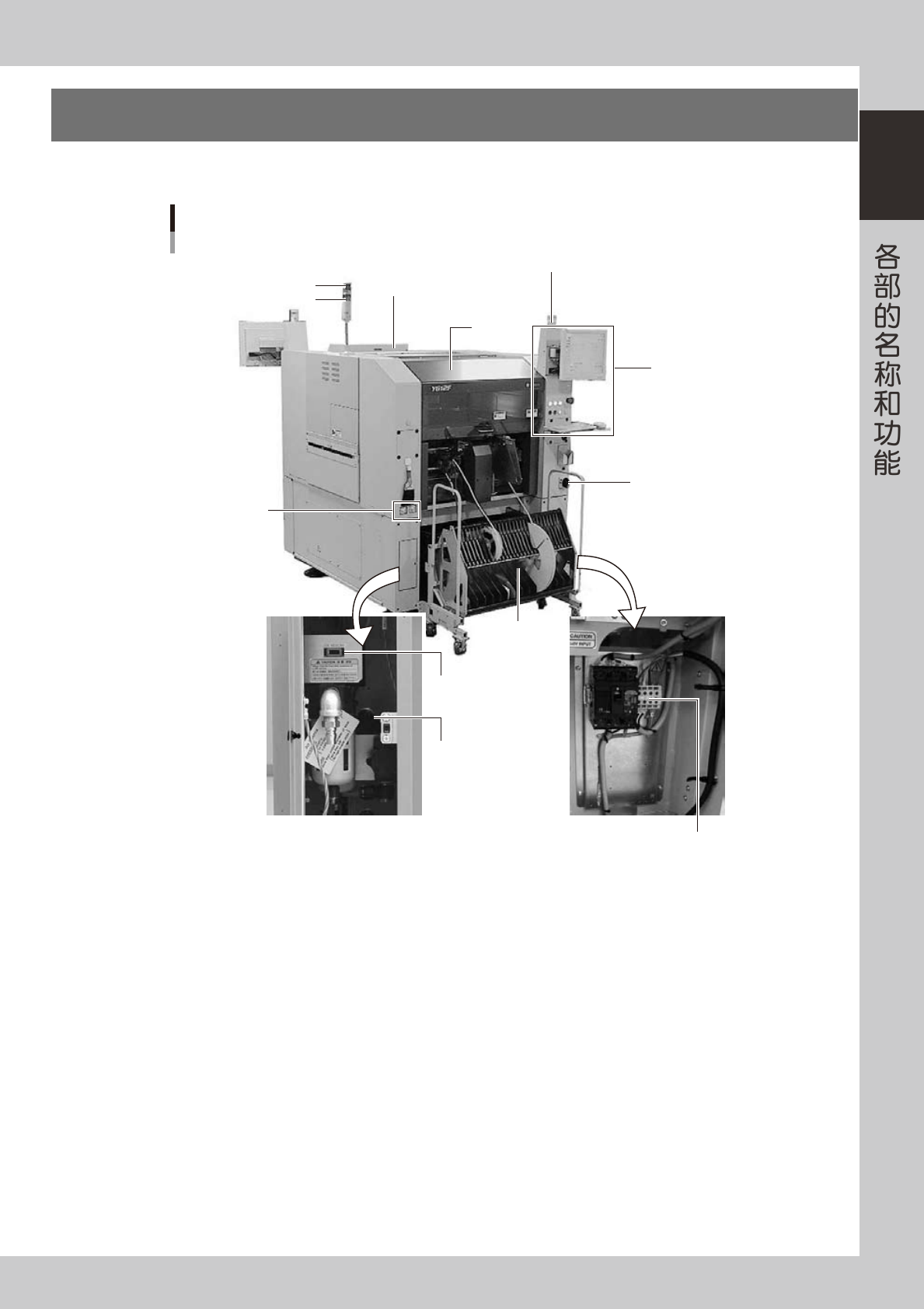

以下介绍贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成如下图所示。
主机
操作/输入部
安全盖
料带盘支架
指示灯
蜂鸣器
托盘供给装置(ATS15)
元件补充指示灯
供气/排气开关
电源连接部
USB端口
主控开关
气压表
25100-M7-00
