1-10 1 吸嘴交换站 窄邻接面类型 特殊规格吸嘴区 贴片机正面 HEAD 1 TYPE31 1A HEAD 2 TYPE31 1A HEAD 3 TYPE31 1A HEAD 4 TYPE31 1A HEAD 5 TYPE31 1A HEAD 1 TYPE312A HEAD 2 TYPE312A HEAD 3 TYPE312A HEAD 4 TYPE312A HEAD 5 TYPE312A HEAD 1 TYPE314A HEAD …
1-9
1
3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站，就可以装备用于自动交换的各种吸嘴。
对应吸嘴交换站的贴装头和吸嘴类型 (Type)，如下图所示。

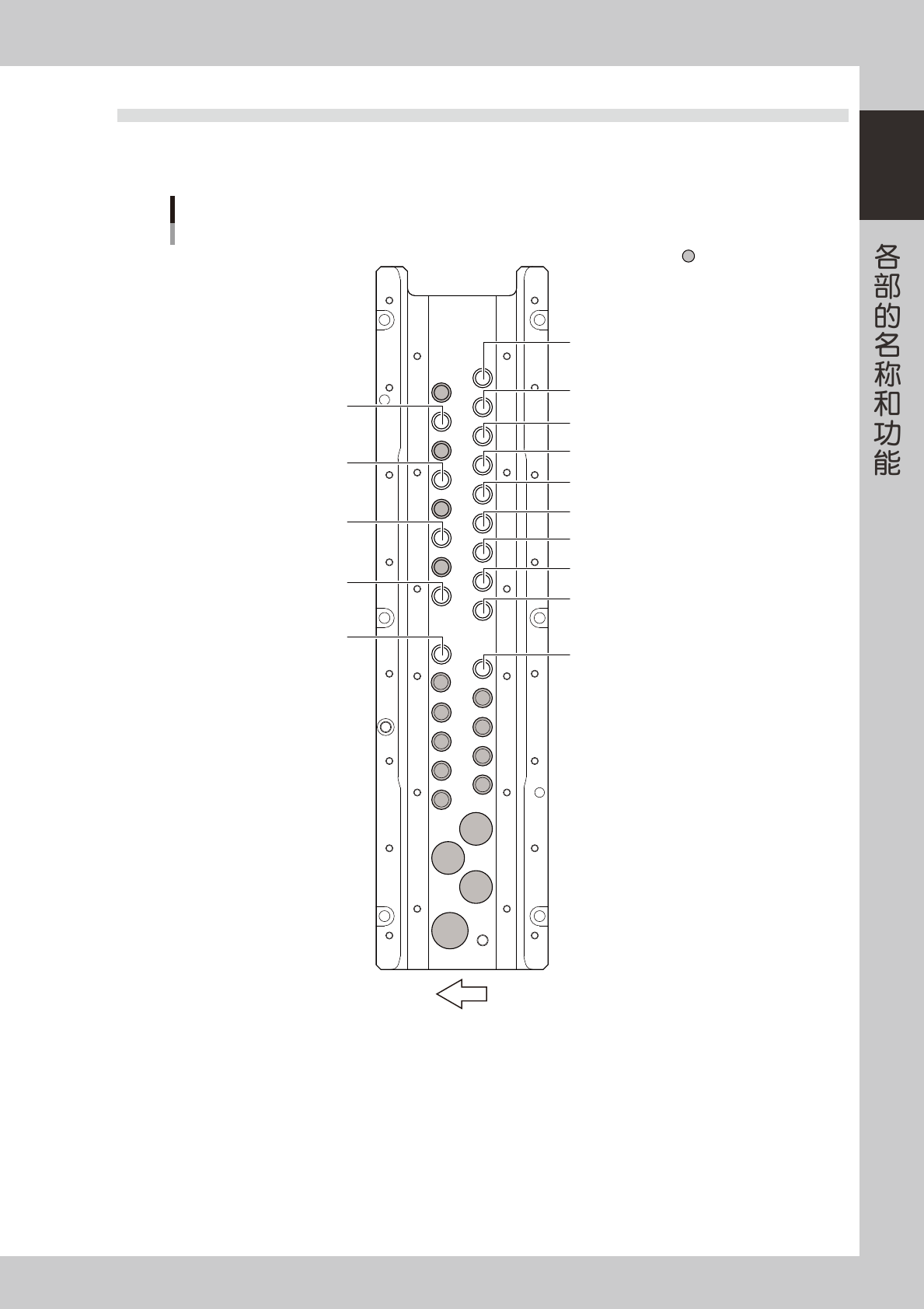

吸嘴交换站
标准类型
HEAD 1
TYPE301A
HEAD 1
TYPE303A
HEAD 3
TYPE303A
HEAD 2
TYPE304A
HEAD 5
TYPE304A
HEAD 4
TYPE303A
HEAD 2
TYPE301A
HEAD 3
TYPE301A
HEAD 4
TYPE301A
HEAD 5
TYPE301A
HEAD 1
TYPE302A
HEAD 2
TYPE302A
HEAD 3
TYPE302A
HEAD 4
TYPE302A
HEAD 5
TYPE302A
特殊规格吸嘴区
贴片机正面
25107-M7-00
1-10
1

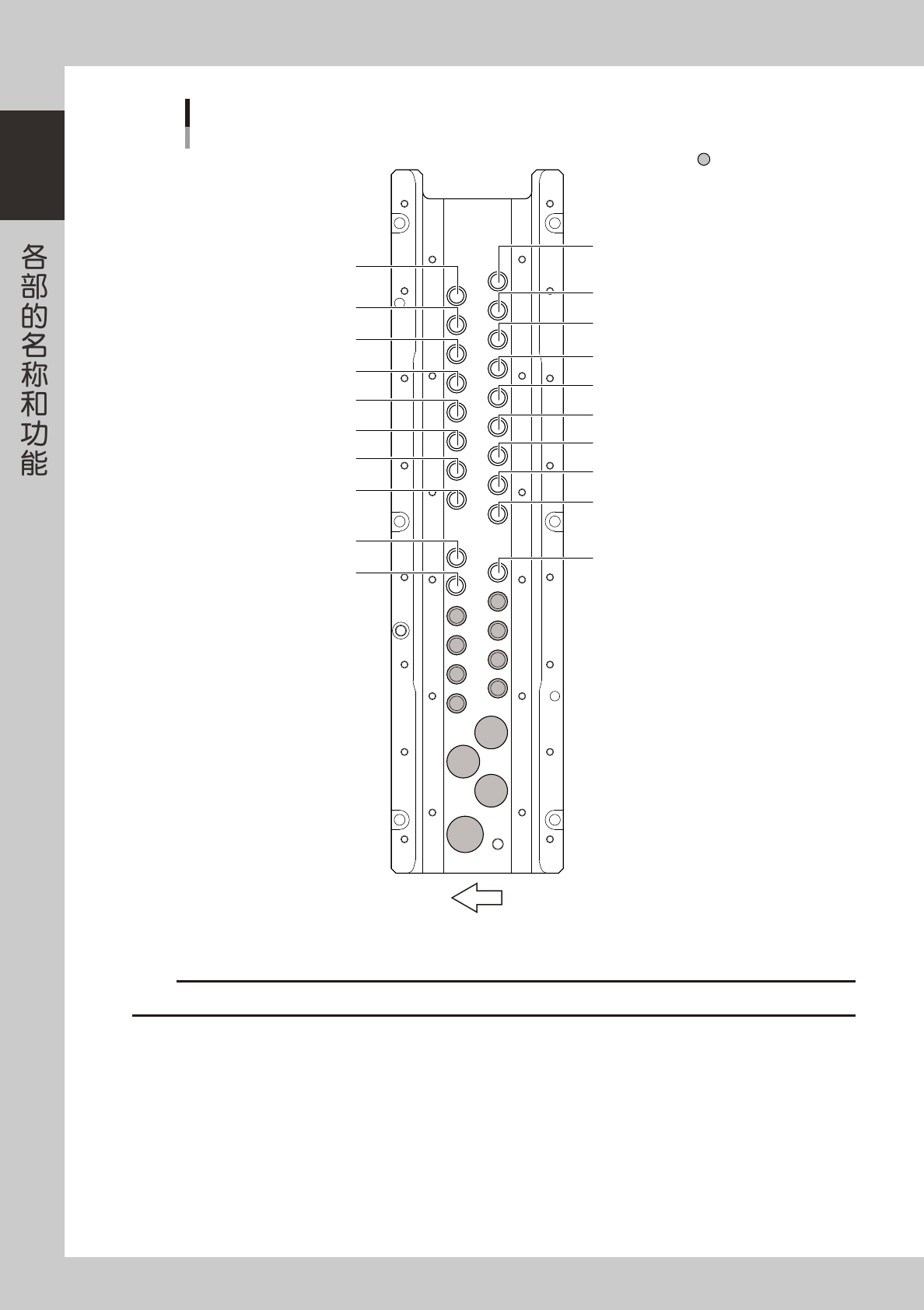

吸嘴交换站
窄邻接面类型
特殊规格吸嘴区
贴片机正面
HEAD 1
TYPE311A
HEAD 2
TYPE311A
HEAD 3
TYPE311A
HEAD 4
TYPE311A
HEAD 5
TYPE311A
HEAD 1
TYPE312A
HEAD 2
TYPE312A
HEAD 3
TYPE312A
HEAD 4
TYPE312A
HEAD 5
TYPE312A
HEAD 1
TYPE314A
HEAD 3
TYPE314A
HEAD 4
TYPE314A
HEAD 2
TYPE315A
HEAD 5
TYPE315A
HEAD 1
TYPE313A
HEAD 2
TYPE313A
HEAD 3
TYPE313A
HEAD 4
TYPE313A
HEAD 5
TYPE313A
25108-M7-00
c
注意
Type314A 与 315A 或 Type303A 与 Type304A 相邻使用时，吸嘴可吸附的元件尺寸受限。
1-11
1
4.元件供给部
送料器安装部中装备有安装带式送料器等的送料器架，驱动选配装置的电源和气源插口。YG12F 还可以在送料器
安装部使用选配的自动托盘交换器 (ATS15)。
4.1 从送料器架供给元件
在送料器架上安装带式送料器，由贴片机供给的压缩空气驱动。

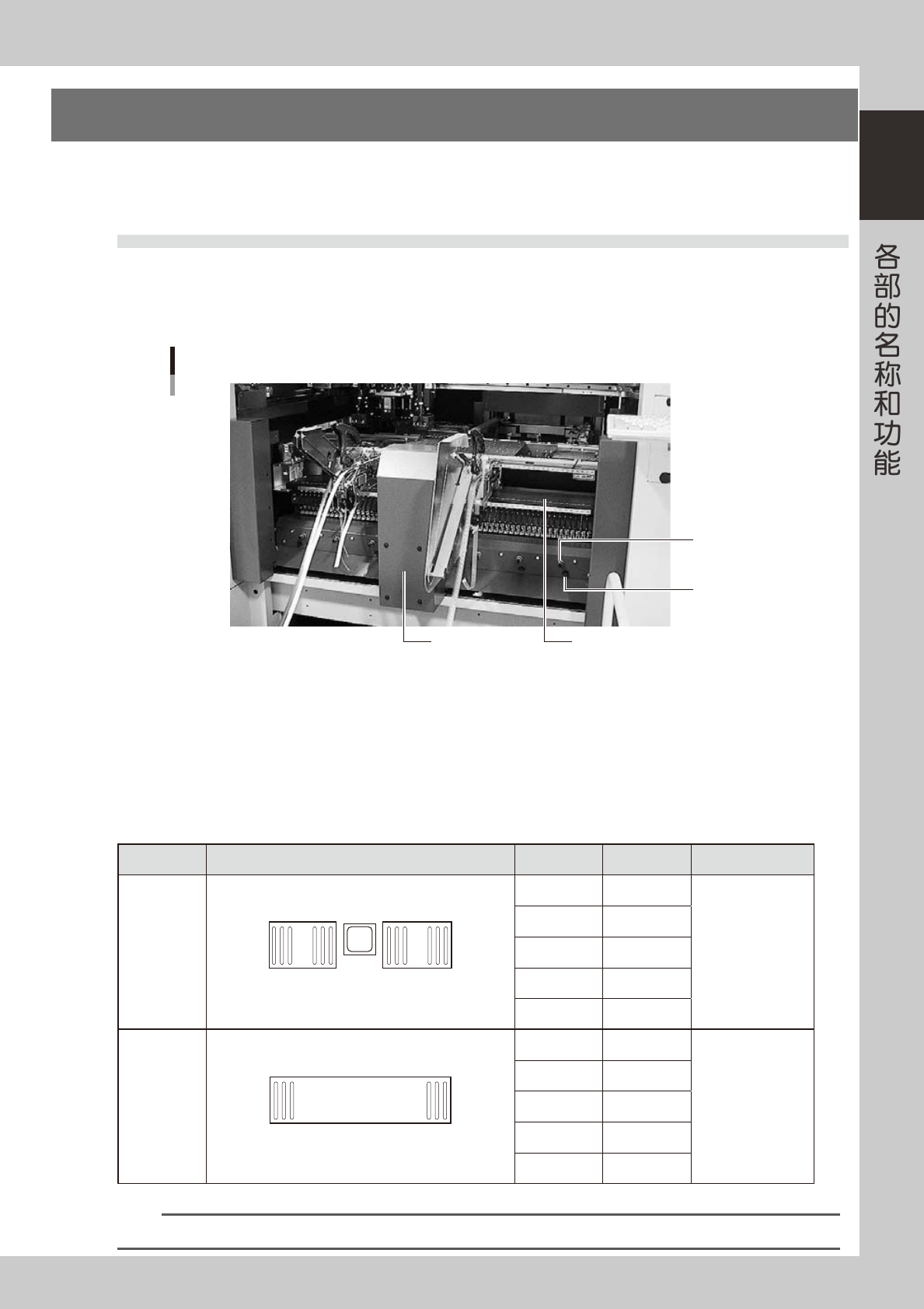

4.1.1 24 连固定送料器架
送料器安装部
安全盖
24连送料器架
气源插口
电源插口
25109-M7-00
电源插口
废弃站等选配装置使用的电源插口。
气源插口
喷气枪等选件使用的气源插口。连接外径为 φ4 的输气管，由贴片机供给压缩空气。
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有不能使用的送料器。贴片机各贴装头可以使用的送料器安装号码
如下图所示。
类型 构成 贴装头 可吸附范围 可安装送料器数
前
24
连固定
×2
1
24
25
48
1 9
〜
48
以
FT
送料器换算可
安装
47
架送料器
2 7
〜
46
3 5
〜
44
4 3
〜
42
5 1
〜
40
后
60
连固定
（选配）
1 60
1 101
〜
151
以
FT
送料器换算可
安装
59
架送料器
2 103
〜
153
3 105
〜
155
4 107
〜
157
5 109
〜
159
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
