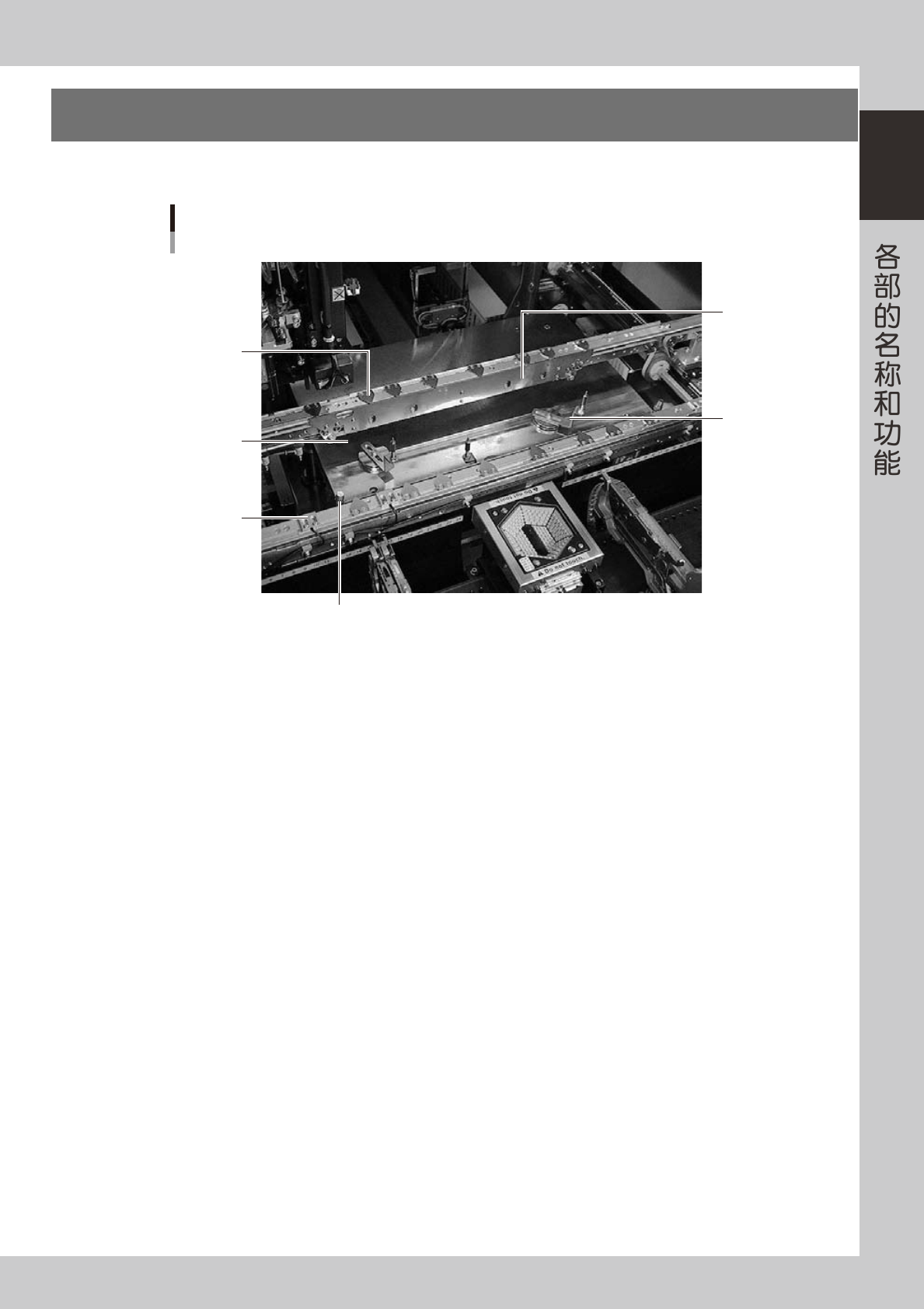

5.传送装置与元件识别装置
以下，介绍固定基板用的传送装置。
4
5
2
1
6
传送装置
3
25114-M7-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板 ( 可调式 )
从上压住基板的边缘来固定基板。
5. 夹钳式基板固定装置
从下托起基板的边缘夹入压板之间来固定基板。
6. 基板传感器
传送装置的出入口和「待机位置」、「基板固定位置」等装有基板传感器。
1-16
1
6.轴的构成
以下，介绍本贴片机的伺服电机所控制的轴的构成、轴的动作方向。
Y轴
X轴
W轴
PU轴
正方向
负方向
基板
传送轨
轴的构成
R轴
贴装头
Z1Z2Z3Z4Z5
25111-M7-00
■ 各轴的功能
轴的名称 功能、作用
X
轴 沿传送带传送基板的方向平行移动贴装头。
Y
轴 沿传送带传送基板的方向垂直移动贴装头。
Z1
〜
Z10
轴 分别使各贴装头上下移动，吸附、贴装元件。
R
轴 分别在各贴装头旋转吸嘴轴。
W
轴 调节传送宽度。
PU
轴 上下移动顶板。
1-17
1
7.排气站 ( 选配 )
使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、赃物，可以清洁吸嘴和吸嘴轴。
排气站
3孔型排气站
空气过滤器
检查吸嘴被抛弃的传感器
25116-M7-00
