1-23 1 7.2 QFP 废弃站 QFP 废弃站 ( 以下简称废弃站 )，是不损伤元件暂时放置识别相机检出的不良元件的装置。被废弃的元件通过传送 带传送， 当达到设定的计数或载满传感器感应到元件时， 在接下来的废弃动作进行之前显示错误信息 ( 元件已满 )。 以下具体介绍废弃站各部的名称与功能。 夹紧杆 握住此夹紧杆，将废弃站 固定在送料器架上。 DUMP线束(信号线) 废弃站用信号线束。 FEEDER插口(电源线) 废弃站电源用插…
1-22
1
3
显示「执行吸嘴吸嘴轴排气的最终确认」对话框。
确认对话框的内容，按相应的按钮。
[OK] ：执行排气清洁。
[ 取消 ] ：不执行排气清洁，关闭画面，返回 [ 装置 ] -「Head」画面。

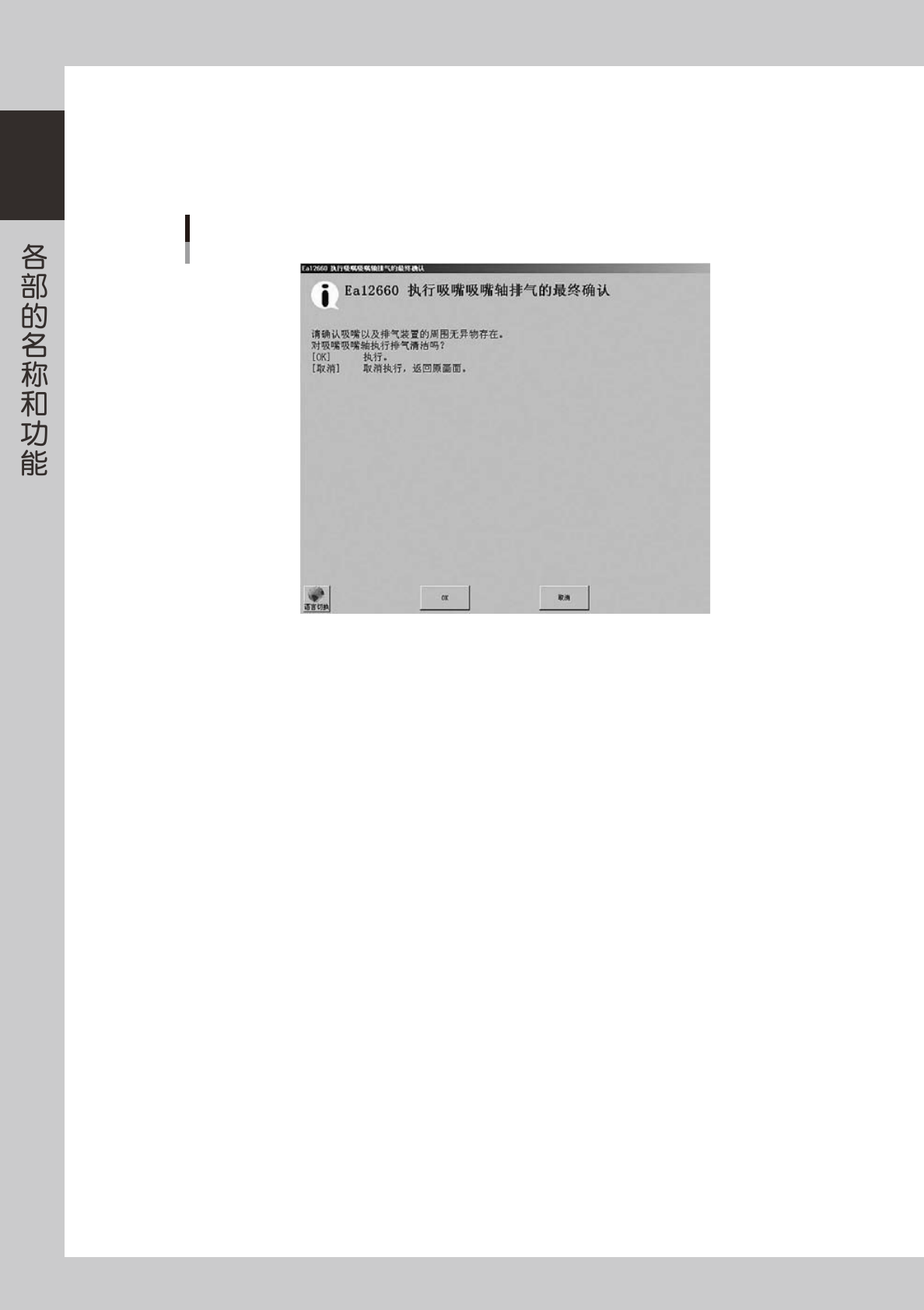

「执行吸嘴吸嘴轴排气的最终确认」对话框
26104-M7-00
■安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 对排气清洁吸嘴轴作业提出中断警告
实施排气清洁吸嘴轴的过程中，如因紧急停机和联锁等原因迫使机器停机，贴装头会立即上升，这时还持续排气的话，可能
会导致吸嘴脱落的现象发生。
因此，实施排气清洁吸嘴轴的过程中，如果停止了机器运行，会显示「吸嘴吸嘴轴排气吸嘴确认」的对话框。
· 对检测吸嘴被抛弃的传感器实施检查
排气清洁吸嘴功能由高压排气实施清洁，因此实施过程中一旦停止运行，吸嘴可能从贴装头脱落。如果吸嘴从贴装头脱落，
机器任其置于排气站继续自动运行，脱落的吸嘴可能与其他贴装头、多重精度校正装置发生碰撞，影响运行。因此，在排气
站装配了检测吸嘴被抛弃的传感器以便随时监控。
除了实施排气清洁吸嘴轴的过程中，贴装头下降而遮住传感器以外，一旦传感器被遮住，立即就会发生「联锁错误」，机器
呈联锁状态而无法运行。
1-23
1

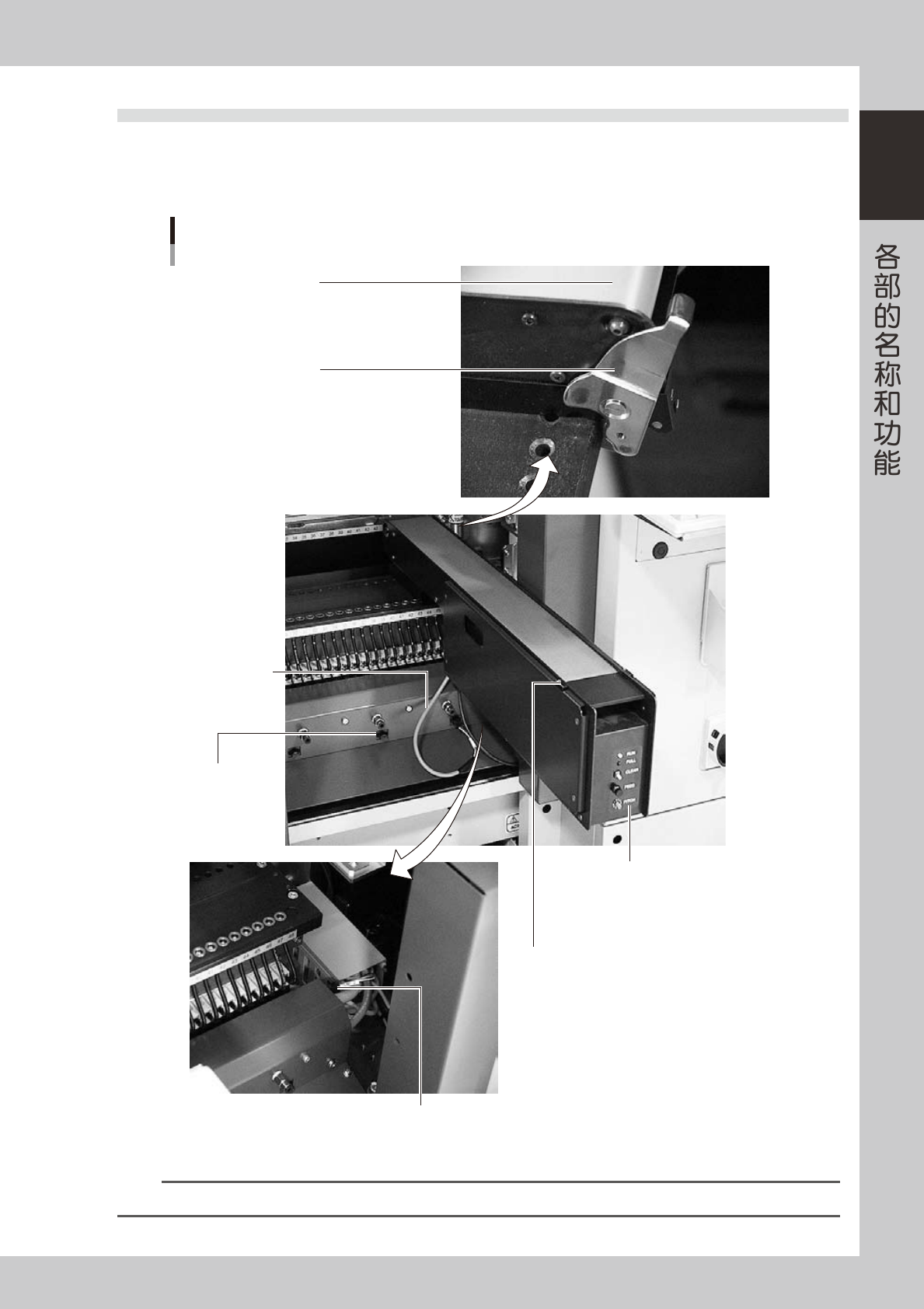

7.2 QFP 废弃站
QFP 废弃站 ( 以下简称废弃站 )，是不损伤元件暂时放置识别相机检出的不良元件的装置。被废弃的元件通过传送
带传送，当达到设定的计数或载满传感器感应到元件时，在接下来的废弃动作进行之前显示错误信息 ( 元件已满 )。
以下具体介绍废弃站各部的名称与功能。
夹紧杆
握住此夹紧杆，将废弃站
固定在送料器架上。
DUMP线束(信号线)
废弃站用信号线束。
FEEDER插口(电源线)
废弃站电源用插口。
手动面板
可以进行状态的显示、间距传送、
计数清除、传送间距的设置。
载满传感器(选件)
传送带传送废弃元件到达此位置时，
传感器感应后显示错误信息。
传送带
传送被废弃的元件。
各部的名称和作用
DUMP插头
DUMP线束连接用插头。
25117-M7-00
n
要点
有关 QFP 废弃站的详细使用方法，参阅选件手册。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误信息和处理方法 2-3
2. 操作画面和各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 生产设计画面 2-11
2.3 装置画面 2-12
3. 开机和关机 2-17
3.1 作业前的点检 2-18
3.2 开机 2-19
3.3 暖机运行 2-21
3.4 传送装置的调节 2-23
3.4.1 作业流程 2-24
4. 元件供给装置的准备 2-26
4.1 带式送料器 2-26
4.2 盘装元件的安装 2-32
4.2.1 将托盘装入料架 2-32
4.2.2 将料架装入 ATS15 2-33
5. 贴片机侧的设置 2-34
5.1 元件供给形态的设置 2-34
5.2 动作确认 2-37
